¿Qué presión es una pipa de horario 10?

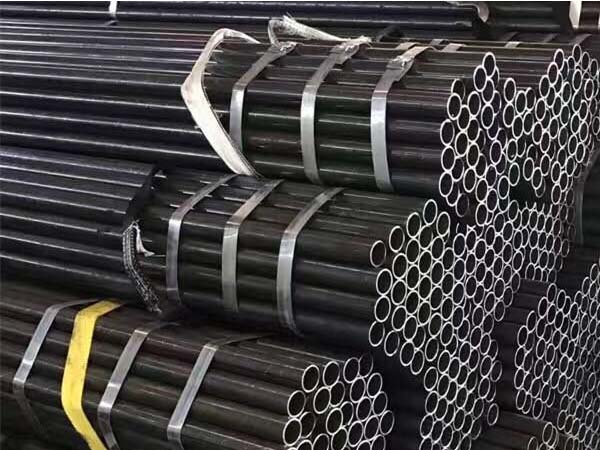

Tubería de acero SCH 10Es un tipo común de tubería de acero de paredes delgadas. Para muchos proyectos, la tubería de acero SCH 10 se usa con frecuencia en acero inoxidable y algunos sistemas de tuberías de acero al carbono de baja presión debido a su grosor de pared delgada, peso ligero y costo relativamente controlable.

Una de las preguntas más importantes que hacen los clientes durante el proceso de selección es: ¿Qué presión puede soportar una tubería de acero SCH 10?

Para responder a esta pregunta con precisión, necesitamos analizar la definición de un programa, la lógica del cálculo de la presión y las características de ingeniería de diferentes materiales.

¿Qué es una pipa de horario 10?
Un Schedule (SCH) es un sistema de numeración utilizado en el sistema estándar de tuberías ASME para representar la clase de espesor de pared de las tuberías de acero. No corresponde directamente a un valor de presión fijo, sino que proporciona un estándar de clasificación de espesor de pared relativamente unificado para diferentes tamaños nominales (NPS).

La característica principal de la tubería de acero SCH 10 es su "pared delgada". Para las mismas dimensiones nominales, SCH 10 tiene una pared significativamente más delgada queSCH 40YSCH 80, Dándole una clara ventaja en peso, consumo de material y costos de instalación. Los materiales comunes incluyen:

Tubo de acero inoxidable SCH 10 (ASTM A312 TP304 / TP316)
Tubería SCH 10 de acero al carbono (ASTM A53 / ASTM A106 Grado B)

¿Cuál es la calificación de presión de tubería¿El horario 10?

No hay "clasificación de presión uniforme" para la tubería SCH 10. En el diseño de ingeniería, su presión de trabajo permisible generalmente se calcula en función de estándares como ASME B31.3 (tubería de proceso) o ASME B31.1 (tubería de alimentación).

Los factores clave que afectan la clasificación de presión de las tuberías de acero SCH 10 incluyen:

Tamaño nominal (un NPS más alto indica una capacidad de presión más baja)
Grosor de pared (un factor limitante importante para SCH 10)
Estrés admisible en el material
Temperatura de funcionamiento
Factor de seguridad y tolerancia a la corrosión

Debido al grosor de la pared delgada de las tuberías de acero SCH 10, su capacidad de presión de diseño disminuye rápidamente a medida que aumenta el diámetro de la tubería o la temperatura. Esta es la razón por la que SCH 10 se usa más comúnmente en sistemas de baja a media presión, en lugar de aplicaciones de alta presión o alto impacto.

Rango de presión típico de la tubería de acero inoxidable SCH 10 (MPa)

En condiciones de temperatura normales, las tuberías de acero inoxidable SCH 10 son adecuadas para una gama más amplia de condiciones de operación debido a su mayor estrés permitido y buena resistencia a la corrosión.
Aplicaciones típicas: tuberías químicas, tuberías de calidad alimentaria, sistemas de agua de refrigeración y transporte de fluidos resistente a la corrosión.

Rango de presión típico de la tubería de acero al carbono SCH 10 (MPa)

NPS	Diámetro externo (mm)	Espesor de pared (mm)	Rango de presión típico (MPa)
1"	33.40	2.77	4.5 – 8.0
2"	60.33	2.77	4.0 – 5.5
4"	114.30	3.05	1.8 – 2.8
6"	168.28	3.40	1.4 – 2.2
8"	219.08	3.76	1.0 – 2.0
10"	273.05	4.19	0.8 – 1.6

La tubería de acero al carbono SCH 10 se usa generalmente en sistemas de baja presión en ingeniería, y su capacidad de presión se ve afectada más significativamente por la tolerancia a la corrosión y los requisitos de seguridad a largo plazo.

En proyectos reales, la tubería de acero al carbono SCH 10 generalmente se limita a aplicaciones de baja presión ≤ 2,0 MPa.

Nota: Los valores de presión enumerados anteriormente son rangos de referencia típicos para tubos de acero SCH 10 en condiciones de temperatura ambiente. La presión real permitida se determinará de acuerdo con los códigos de diseño de tuberías ASME B31, teniendo en cuenta el tamaño de la tubería, el grado del material, la temperatura, la tolerancia a la corrosión y las condiciones específicas de servicio.

¿Por qué la presión del acero al carbono SCH 10 es más baja que la del acero inoxidable?

NPS	Diámetro externo (mm)	Espesor de pared (mm)	Rango de presión típico (MPa)
1"	33.40	2.77	4.0 – 7.5
2"	60.33	2.77	4.0 – 5.5
4"	114.30	3.05	2.0 – 2.8
6"	168.28	3.40	1.4 – 2.1
8"	219.08	3.76	1.0 – 1.4
10"	273.05	4.19	0.8 – 1.1

Bajo la misma clasificación de horario, la presión utilizable de la tubería de acero al carbono SCH 10 es generalmente más baja que la del acero inoxidable. Esto no se debe a un solo factor, sino al resultado de múltiples consideraciones de ingeniería.
En primer lugar, el acero inoxidable permite niveles de tensión más altos en las especificaciones de diseño, exhibiendo menos degradación del rendimiento, especialmente bajo variaciones de temperatura o ambientes corrosivos.

En segundo lugar, el acero al carbono generalmente requiere un margen de corrosión en la ingeniería práctica, mientras que el SCH 10 en sí tiene un grosor de pared limitado. Una vez que se deduce esta tolerancia, su capacidad efectiva de soporte de presión disminuye significativamente.

Además, el acero al carbono se usa comúnmente en sistemas críticos como el petróleo y el gas y el vapor, donde las especificaciones son más conservadoras en términos de factores de seguridad y evaluaciones de fatiga.

Por lo tanto, en condiciones de paredes delgadas, las tuberías de acero inoxidable SCH 10 a menudo ofrecen ventajas de ingeniería sobre el acero al carbono.

Cómo elegir el horario adecuado para tu proyecto

Tubería de acero SCH 10: sistemas de baja a media presión, gran diámetro, peso y sensibles a los costos.
Tubería de acero SCH 40: la opción de tubería de presión media más utilizada.
Tubería de acero SCH 80: Alta presión, alta temperatura o condiciones de operación críticas.
Si la presión del sistema es incierta, seleccionar un nivel de programación más alto es generalmente más seguro.

Preguntas frecuentes sobre la presión de la tubería Schedule 10 (FAQ)

¿Cuál tiene una resistencia a la presión más alta, el Programa 10 o el Programa 40?
Schedule 40 tiene una pared más gruesa y, por lo tanto, una mayor resistencia a la presión. El Schedule 10 tiene una pared más delgada y es más ligero, lo que lo hace adecuado para sistemas de baja presión; el Schedule 40 es adecuado para sistemas de media a alta presión.

¿Se puede utilizar tubería Schedule 10 en sistemas de alta presión?

No. Es una tubería de pared delgada, solo adecuada para sistemas de baja presión o no críticos. Para aplicaciones de alta presión, se deben seleccionar tuberías de espesor de pared de Schedule 40, 80 o superior.

¿Qué precauciones se deben tomar cuando se utiliza Schedule 10 pipe?
Se debe garantizar que la presión del sistema no exceda el valor nominal de la tubería, se deben considerar los efectos de la tolerancia a la corrosión y la temperatura, y el uso adecuado debe estar de acuerdo con las especificaciones de la tubería.

4.¿Qué es el Schedule 10S?¿Cuál es la diferencia entre Schedule 10S y Sch 10?
Schedule 10S sigue estrictamente el estándar ASME B36.19 y se refiere específicamente a tubos de acero inoxidable. El programa 10 sigue principalmente el estándar ASME B36.10 y generalmente se refiere a tubos de acero al carbono. Aunque el grosor de la pared puede ser el mismo para algunas dimensiones, las propiedades físicas de los materiales determinan su resistencia a la presión y los escenarios de aplicación son completamente diferentes.

Resumen

La tubería de acero SCH 10 no está diseñada para aplicaciones de alta presión, sino como una solución típica de tubería de pared delgada de baja a media presión. En condiciones normales de temperatura, su capacidad de presión varía significativamente con el diámetro y el material de la tubería. Específicamente, la tubería SCH 10 de acero inoxidable es más adecuada para presiones de operación relativamente altas, mientras que la tubería SCH 10 de acero al carbono debe limitarse estrictamente a aplicaciones de baja presión.
