Tamaño
NPS de 1 / 2 pulgadas - 60 pulgadas (dn15 - dn3000)
Espesor sch10, std, sch40, sch60, xs, sch80, sch120, sch160, xxs
Materiales:

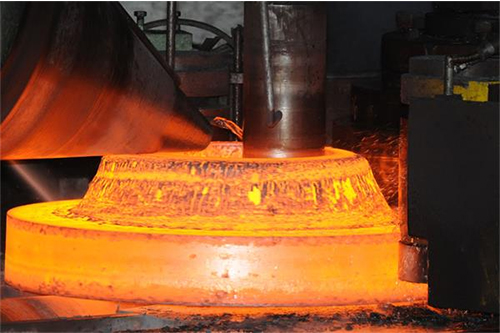

ASTM a105 - Acero al carbono forjado
ASTM a181 - Acero al carbono forjado universal
ASTM a182 - Acero aleado forjado y acero inoxidable
ASTM A350 - Acero aleado forjado a baja temperatura

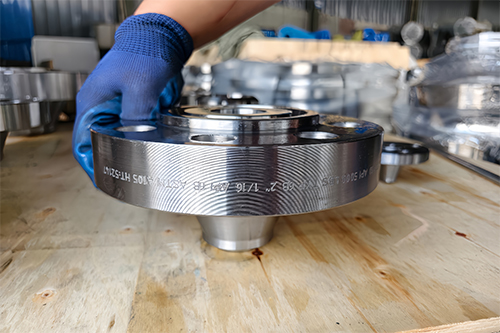

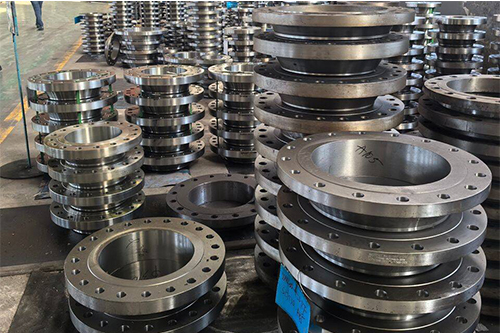

Soldadura de la brida del cuello

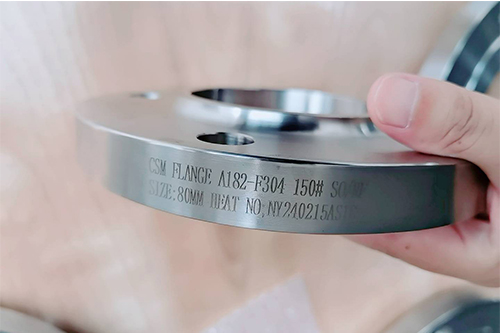

Bridas deslizantes
Especificación de bridas deslizantes
DN15-DN2000
Grado de presión de brida deslizante
Serie PN: PN2.5Mpa~PN40Mpa;
Serie de clase: Clase 150~Clase 1500;
Estándar de brida deslizante
Estándar nacional de la República Popular China: GB/T 9116-2010 Brida deslizante de acero;
Estándares de la industria química de la República Popular China: Serie PN (sistema europeo) en HG/T20592~20635-2009, Serie de clase (sistema americano) en HG/T20592~20635-2009;
Materiales de brida deslizante
Brida de acero al carbono: ASTM A105, 20#, Q235, 16Mn, ASTM A350 LF1, LF2 CL1/CL2, LF3 CL1/CL2, ASTM A694 F42, F46, F48, F50, F52, F56, F60, F65, F70;
Brida de acero inoxidable: ASTM A182 F304, 304L, F316, 316L, 1Cr18Ni9Ti, 0Cr18Ni9Ti, 321, 18-8;
Brida de acero aleado: ASTM A182 F1, F5a, F9, F11, F12, F22, F91, A182F12, A182F11, 16MnR, Cr5Mo, 12Cr1MoV, 15CrMo, 12Cr2Mo1, A335P22, St45.8/Ⅲ;
Tipos de superficie de sellado para bridas deslizantes
RF (cara elevada);
FF (cara plana);
MFM (cara macho y hembra);
F (cara hembra);
M (cara macho);
TG (cara machihembrada);
Entre ellos, la superficie irregular (MFM) es un uso adecuado;
Bridas ciegas
Brida soldada por encastre
Tipos de cara de brida soldada por encastre
Brida SW: DN15-DN80
Diámetros exteriores: 1/2 pulgada a 48 pulgadas, hasta 1500#
Tratamiento de superficie: Aceite antioxidante, pintura antioxidante transparente/amarilla/negra, zinc, galvanizado por inmersión en caliente.
Grado de presión de brida de soldadura por encastre
PN≤26,0 MPa
Normas de brida SW
ANSI B16.5
HG20619-1997
GB/T9117.1-2000—GB/T9117.4-200
HG20597-1997
Materiales de brida de soldadura por
encastre Brida de acero al carbono: ASTM A105, 20#, Q235, 16Mn, ASTM A350 LF1, LF2 CL1/CL2, LF3 CL1/CL2, ASTM A694 F42, F46, F48, F50, F52, F56, F60, F65, F70;
Brida de acero inoxidable: ASTM A182 F304, 304L, F316, 316L, 1Cr18Ni9Ti, 0Cr18Ni9Ti, 321, 18-8;
Brida de acero aleado: ASTM A182 F1, F5a, F9, F11, F12, F22, F91, A182F12, A182F11, 16MnR, Cr5Mo, 12Cr1MoV, 15CrMo, 12Cr2Mo1, A335P22, St45.8/Ⅲ;
Tipos de caras de brida soldada por encastre
RF (cara elevada)
M&F (cara macho y hembra)
RTJ (junta tipo anillo)
T&G (cara machihembrada)
Bridas roscadas
Especificación de bridas roscadas
DN15-DN600
Tratamiento de superficie: Aceite antioxidante, Pintura antioxidante transparente/amarilla/negra, Zinc, Galvanizado por inmersión en caliente.
Materiales de brida roscada
Brida de acero al carbono: ASTM A105, 20#, Q235, 16Mn, ASTM A350 LF1, LF2 CL1/CL2, LF3 CL1/CL2, ASTM A694 F42, F46, F48, F50, F52, F56, F60, F65, F70;
Brida de acero inoxidable: ASTM A182 F304, 304L, F316, 316L, 1Cr18Ni9Ti, 0Cr18Ni9Ti, 321, 18-8;
Brida de acero aleado: ASTM A182 F1, F5a, F9, F11, F12, F22, F91, A182F12, A182F11, 16MnR, Cr5Mo, 12Cr1MoV, 15CrMo, 12Cr2Mo1, A335P22, St45.8/Ⅲ;
Normas de bridas de tuberías roscadas
ANSI B16.5
Grado de presión de bridas roscadas
ANSI clase 150, 300, 400, 600, 900, 1500, 2500
Tipos de superficies de sellado para bridas de tuberías roscadas
RF (cara elevada);
FF (cara plana);
M&F (cara macho y hembra);
RTJ (junta tipo anillo)
F (cara hembra);
M (cara macho);
T&G (cara machihembrada);
Bridas con juntas traslapadas
Especificación de bridas de junta traslapada Brida
forjada LJ: DN15-DN600
Tratamiento de superficie: Aceite antioxidante, Pintura antioxidante transparente/amarilla/negra, zinc, galvanizado por inmersión en caliente.
Grado de presión de brida de junta traslapada
PN0,25 MPa, PN0,6 MPa, PN1,0 MPa, PN1,6 MPa, PN2,5 MPa, PN4,0 MPa;
Estándares de brida de junta traslapada
ANSI B16.5
Brida de tubería de junta traslapada de anillo de soldadura a tope de acero de cara macho con cuello: GB/T 9118.1-2000;
Brida de tubería de junta traslapada de anillo con cuello: GB/T 9118.2-2000;
Brida de tubería de junta traslapada de soldadura a tope: HG 20599-1997;
Brida de tubería de junta traslapada de soldadura plana: HG 20600-1997;
Tipos de superficies de sellado para bridas de tuberías con juntas traslapadas
RF (cara elevada);
FF (cara plana);
M&F (cara macho y hembra);
RTJ (Junta tipo anillo)
F (Cara hembra);
M (Cara macho);
T&G (Cara machihembrada);
Junta traslapada Materiales de brida
Brida de acero al carbono: ASTM A105, 20#, Q235, 16Mn, ASTM A350 LF1, LF2 CL1/CL2, LF3 CL1/CL2, ASTM A694 F42, F46, F48, F50, F52, F56, F60, F65, F70;
Brida de acero inoxidable: ASTM A182 F304, 304L, F316, 316L, 1Cr18Ni9Ti, 0Cr18Ni9Ti, 321, 18-8;
Brida de acero aleado: ASTM A182 F1, F5a, F9, F11, F12, F22, F91, A182F12, A182F11, 16MnR, Cr5Mo, 12Cr1MoV, 15CrMo, 12Cr2Mo1, A335P22, St45.8/Ⅲ;

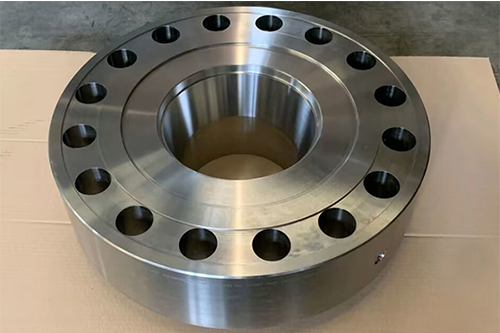

Diferentes caras en la brida
Brida de cara elevada (RF)
Brida de cara plana (FF)
Junta de tipo anillo (RTJ)
Machihembrado (T/G)
Uso de brida de tubería
Para la conexión de tuberías
Las bridas de tuberías se utilizan para conectar una serie de tuberías para el sistema de agua.
Para conectar válvulas
Las bridas de tubería se utilizan para conectar válvulas para controlar el flujo dentro de un sistema de agua.
Para conectar la bomba
Integrar bomba para alimentar el flujo de agua en línea.

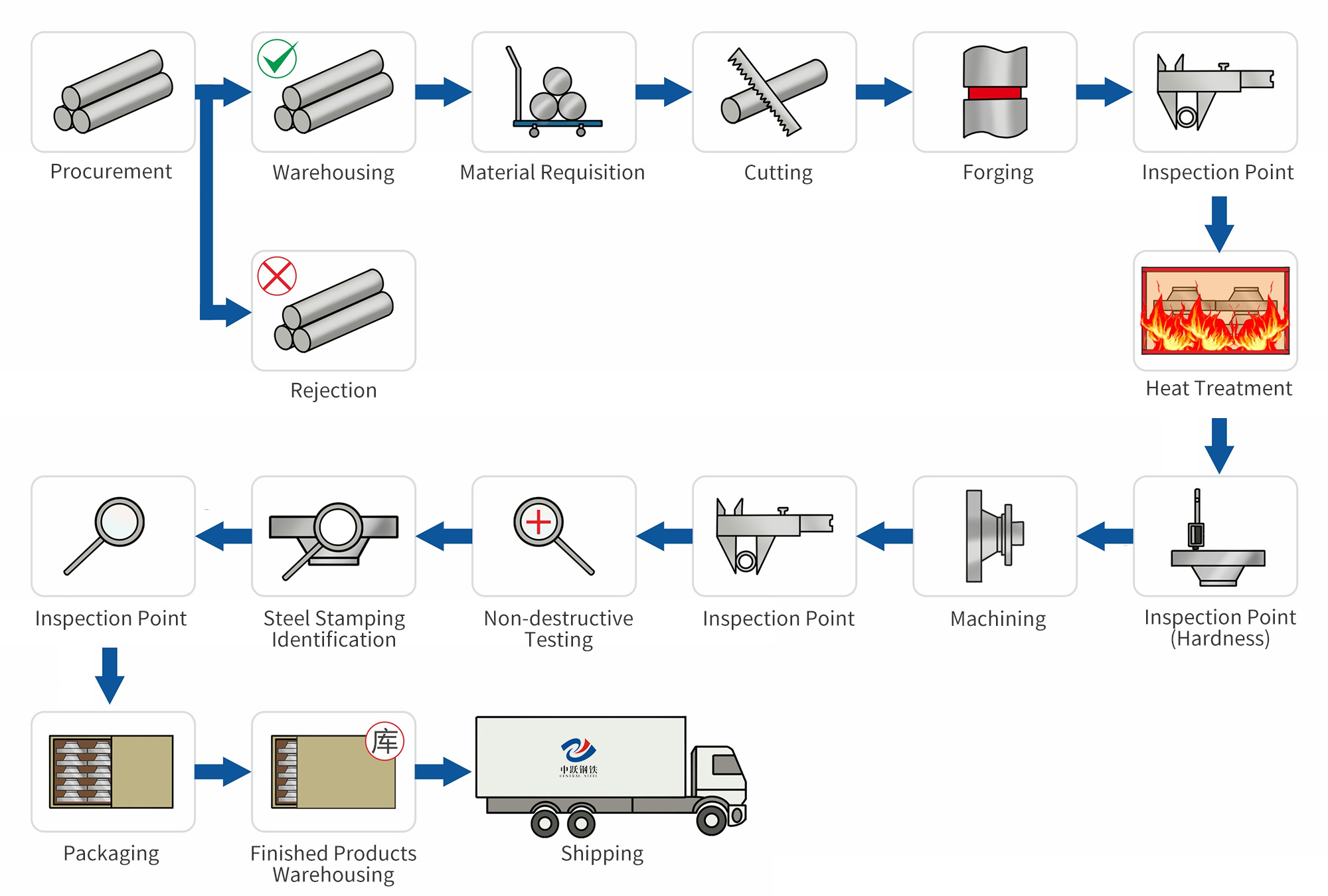

Una brida de tubería es una cresta, borde o reborde elevado, ya sea externo o interno, que se utiliza para agregar resistencia; para facilitar la conexión/transmisión de fuerzas de contacto con otros objetos; o para estabilizar y guiar el movimiento de una máquina o sus componentes. El término brida de tubería también se utiliza para una herramienta que se utiliza para formar bridas de tubería. Las bridas de tubería también pueden ser placas o anillos para formar un borde en el extremo de la tubería cuando se fijan a la tubería. Una brida de tubería ciega es una placa que se utiliza para cubrir o cerrar el extremo de una tubería. Una unión de brida de tubería es una conexión de tuberías en la que las juntas tienen bridas de tubería y las partes están conectadas entre sí mediante pernos de brida de tubería. Si bien la palabra "brida de tubería" a menudo se refiere al borde o reborde elevado real del accesorio, muchos accesorios de tubería con brida de tubería son en sí mismos bridas de tubería.
Pipe Flanges are used to connect special items such as pipes, valves, fittings and filters and pressure vessels. Cover plates can be attached to form blind Pipe Flanges. Pipe Flanges are connected by bolts, and sealing is usually done with gaskets or other methods. Mechanical devices to mitigate the effects of leaks, such as spray shields or specific spray Pipe Flanges, may be included. Industries that process flammable, volatile, toxic or corrosive substances require special protection at Pipe Flange connections. Pipe Flange guards can provide a higher level of protection for safety.
Nominal Pipe Size NPS (inches) | Class 150 | |||
Diameter ofFlange (inches) | No. of Bolts | Diameter of Bolts (inches) | Bolt Circle (inches) | |
1/4 | 3-3/8 | 4 | 1/2 | 2-1/4 |
1/2 | 3-1/2 | 4 | 1/2 | 2-3/8 |
3/4 | 3-7/8 | 4 | 1/2 | 2-3/4 |
1 | 4-1/4 | 4 | 1/2 | 3-1/8 |
1-1/4 | 4-5/8 | 4 | 1/2 | 3-1/2 |
1-1/2 | 5 | 4 | 1/2 | 3-7/8 |
2 | 6 | 4 | 5/8 | 4-3/4 |
2-1/2 | 7 | 4 | 5/8 | 5-1/2 |
3 | 7-1/2 | 4 | 5/8 | 6 |
3-1/2 | 8-1/2 | 8 | 5/8 | 7 |
4 | 9 | 8 | 5/8 | 7-1/2 |
5 | 10 | 8 | 3/4 | 8-1/2 |
6 | 11 | 8 | 3/4 | 9-1/2 |
8 | 13-1/2 | 8 | 3/4 | 11-3/4 |
10 | 16 | 12 | 7/8 | 14-1/4 |
12 | 19 | 12 | 7/8 | 17 |
14 | 21 | 12 | 1 | 18-3/4 |
16 | 23-1/2 | 16 | 1 | 21-1/4 |
18 | 25 | 16 | 1-1/8 | 22-3/4 |
20 | 27-1/2 | 20 | 1-1/8 | 25 |
24 | 32 | 20 | 1-1/4 | 29-1/2 |
Nominal Pipe Size NPS (inches) | Class 300 | |||
Diameter of Flange (inches) | No. of Bolts | Diameter of Bolts (inches) | Bolt Circle (inches) | |
1/4 | 3-3/8 | 4 | 1/2 | 2-1/4 |
1/2 | 3-3/4 | 4 | 1/2 | 2-5/8 |
3/4 | 4-5/8 | 4 | 5/8 | 3-1/4 |
1 | 4-7/8 | 4 | 5/8 | 3-1/2 |
1-1/4 | 5-1/4 | 4 | 5/8 | 3-7/8 |
1-1/2 | 6-1/8 | 4 | 3/4 | 4-1/2 |
2 | 6-1/2 | 8 | 5/8 | 5 |
2-1/2 | 7-1/2 | 8 | 3/4 | 5-7/8 |
3 | 8-1/4 | 8 | 3/4 | 6-5/8 |
3-1/2 | 9 | 8 | 3/4 | 7-1/4 |
4 | 10 | 8 | 3/4 | 7-7/8 |
5 | 11 | 8 | 3/4 | 9-1/4 |
6 | 12-1/2 | 12 | 3/4 | 10-5/8 |
8 | 15 | 12 | 7/8 | 13 |
10 | 17-1/2 | 16 | 1 | 15-1/4 |
12 | 20-1/2 | 16 | 1-1/8 | 17-3/4 |
14 | 23 | 20 | 1-1/8 | 20-1/4 |
16 | 25-1/2 | 20 | 1-1/4 | 22-1/2 |
18 | 28 | 24 | 1-1/4 | 24-3/4 |
20 | 30-1/2 | 24 | 1-1/4 | 27 |
24 | 36 | 24 | 1-1/2 | 32 |
Nominal Pipe Size NPS (inches) | Class 400 | |||
Diameter of Flange (inches) | No. of Bolts | Diameter of Bolts (inches) | Bolt Circle (inches) | |
1/4 | 3-3/8 | 4 | 1/2 | 2-1/4 |
1/2 | 3-3/4 | 4 | 1/2 | 2-5/8 |
3/4 | 4-5/8 | 4 | 5/8 | 3-1/4 |
1 | 4-7/8 | 4 | 5/8 | 3-1/2 |
1-1/4 | 5-1/4 | 4 | 5/8 | 3-7/8 |
1-1/2 | 6-1/8 | 4 | 3/4 | 4-1/2 |
2 | 6-1/2 | 8 | 5/8 | 5 |
2-1/2 | 7-1/2 | 8 | 3/4 | 5-7/8 |
3 | 8-1/4 | 8 | 3/4 | 6-5/8 |
3-1/2 | 9 | 8 | 7/8 | 7-1/4 |
4 | 10 | 8 | 7/8 | 7-7/8 |
5 | 11 | 8 | 7/8 | 9-1/4 |
6 | 12-1/2 | 12 | 7/8 | 10-5/8 |
8 | 15 | 12 | 1 | 13 |
10 | 17-1/2 | 16 | 1-1/8 | 15-1/4 |
12 | 20-1/2 | 16 | 1-1/4 | 17-3/4 |
14 | 23 | 20 | 1-1/4 | 20-1/4 |
16 | 25-1/2 | 20 | 1-3/8 | 22-1/2 |
18 | 28 | 24 | 1-3/8 | 24-3/4 |
20 | 30-1/2 | 24 | 1-1/2 | 27 |
24 | 36 | 24 | 1-3/4 | 32 |
Nominal Pipe Size NPS (inches) | Class 600 | |||
Diameter of Flange (inches) | No. of Bolts | Diameter of Bolts (inches) | Bolt Circle (inches) | |
1/4 | 3-3/8 | 4 | 1/2 | 2-1/4 |
1/2 | 3-3/4 | 4 | 1/2 | 2-5/8 |
3/4 | 4-5/8 | 4 | 5/8 | 3-1/4 |
1 | 4-7/8 | 4 | 5/8 | 3-1/2 |
1-1/4 | 5-1/4 | 4 | 5/8 | 3-7/8 |
1-1/2 | 6-1/8 | 4 | 3/4 | 4-1/2 |
2 | 6-1/2 | 8 | 5/8 | 5 |
2-1/2 | 7-1/2 | 8 | 3/4 | 5-7/8 |
3 | 8-1/4 | 8 | 3/4 | 6-5/8 |
3-1/2 | 9 | 8 | 7/8 | 7-1/4 |
4 | 10-3/4 | 8 | 7/8 | 8-1/2 |
5 | 13 | 8 | 1 | 10-1/2 |
6 | 14 | 12 | 1 | 11-1/2 |
8 | 16-1/2 | 12 | 1-1/8 | 13-3/4 |
10 | 20 | 16 | 1-1/4 | 17 |
12 | 22 | 20 | 1-1/4 | 19-1/4 |
14 | 23-3/4 | 20 | 1-3/8 | 20-3/4 |
16 | 27 | 20 | 1-1/2 | 23-3/4 |
18 | 29-1/4 | 20 | 1-5/8 | 25-3/4 |
20 | 32 | 24 | 1-5/8 | 28-1/2 |
24 | 37 | 24 | 1-7/8 | 33 |
Nominal Pipe Size NPS (inches) | Class 900 | |||
Diameter of Flange (inches) | No. of Bolts | Diameter of Bolts (inches) | Bolt Circle (inches) | |
1/2 | 4-3/4 | 4 | 3/4 | 3-1/4 |
3/4 | 5-1/8 | 4 | 3/4 | 3-1/2 |
1 | 5-7/8 | 4 | 7/8 | 4 |
1-1/4 | 6-1/4 | 4 | 7/8 | 4-3/8 |
1-1/2 | 7 | 4 | 1 | 4-7/8 |
2 | 8-1/2 | 8 | 7/8 | 6-1/2 |
2-1/2 | 9-5/8 | 8 | 1 | 7-1/2 |
3 | 9-1/2 | 8 | 7/8 | 7-1/2 |
4 | 11-1/2 | 8 | 1-1/8 | 9-1/4 |
5 | 13-3/4 | 8 | 1-1/4 | 11 |
6 | 15 | 12 | 1-1/8 | 12-1/2 |
8 | 18-1/2 | 12 | 1-3/8 | 15-1/2 |
10 | 21-1/2 | 16 | 1-3/8 | 18-1/2 |
12 | 24 | 20 | 1-3/8 | 21 |
14 | 25-1/4 | 20 | 1-1/2 | 22 |
16 | 27-3/4 | 20 | 1-5/8 | 24-1/2 |
18 | 31 | 20 | 1-7/8 | 27 |
20 | 33-3/4 | 20 | 2 | 29-1/2 |
24 | 41 | 20 | 2-1/2 | 35-1/2 |
Nominal Pipe Size NPS (inches) | Class 1500 | |||
Diameter of Flange (inches) | No. of Bolts | Diameter of Bolts (inches) | Bolt Circle (inches) | |
1/2 | 4-3/4 | 4 | 3/4 | 3-1/4 |
3/4 | 5-1/8 | 4 | 3/4 | 3-1/2 |
1 | 5-7/8 | 4 | 7/8 | 4 |
1-1/4 | 6-1/4 | 4 | 7/8 | 4-3/8 |
1-1/2 | 7 | 4 | 1 | 4-7/8 |
2 | 8-1/2 | 8 | 7/8 | 6-1/2 |
2-1/2 | 9-5/8 | 8 | 1 | 7-1/2 |
3 | 10-1/2 | 8 | 1-1/8 | 8 |
4 | 12-1/4 | 8 | 1-1/4 | 9-1/2 |
5 | 14-3/4 | 8 | 1-1/2 | 11-1/2 |
6 | 15-1/2 | 12 | 1-3/8 | 12-1/2 |
8 | 19 | 12 | 1-5/8 | 15-1/2 |
10 | 23 | 12 | 1-7/8 | 19 |
12 | 26-1/2 | 16 | 2 | 22-1/2 |
14 | 29-1/2 | 16 | 2-1/4 | 25 |
16 | 32-1/2 | 16 | 2-1/2 | 27-3/4 |
18 | 36 | 16 | 2-3/4 | 30-1/2 |
20 | 38-3/4 | 16 | 3 | 32-3/4 |
24 | 46 | 16 | 3-1/2 | 39 |
Nominal Pipe Size NPS (inches) | Class 2500 | |||
Diameter of Flange (inches) | No. of Bolts | Diameter of Bolts (inches) | Bolt Circle (inches) | |
1/2 | 5-1/4 | 4 | 3/4 | 3-1/2 |
3/4 | 5-1/2 | 4 | 3/4 | 3-3/4 |
1 | 6-1/4 | 4 | 7/8 | 4-1/4 |
1-1/4 | 7-1/4 | 4 | 1 | 5-1/8 |
1-1/2 | 8 | 4 | 1-1/8 | 5-3/4 |
2 | 9-1/4 | 8 | 1 | 6-3/4 |
2-1/2 | 10-1/2 | 8 | 1-1/8 | 7-3/4 |
3 | 12 | 8 | 1-1/4 | 9 |
4 | 14 | 8 | 1-1/2 | 10-3/4 |
5 | 16-1/2 | 8 | 1-3/4 | 12-3/4 |
6 | 19 | 8 | 2 | 14-1/2 |
8 | 21-3/4 | 12 | 2 | 17-1/4 |
10 | 26-1/2 | 12 | 2-1/2 | 21-1/4 |
12 | 30 | 12 | 2-3/4 |
24-3/8 |
