المقاسات
1/2"-60" NPS (DN15-DN3000)
السمك SCH10،STD،SCH40،SCH60،XS،SCH80،SCH120،SCH160،XXS
مواد:
ASTM A105 – فولاذ كربوني مطروق
ASTM A181 – فولاذ كربوني مطروق للأغراض العامة
ASTM A182 – فولاذ سبائك مطروق وفولاذ مقاوم للصدأ
ASTM A350 – فولاذ سبائك مطروق للخدمات ذات درجات الحرارة المنخفضة

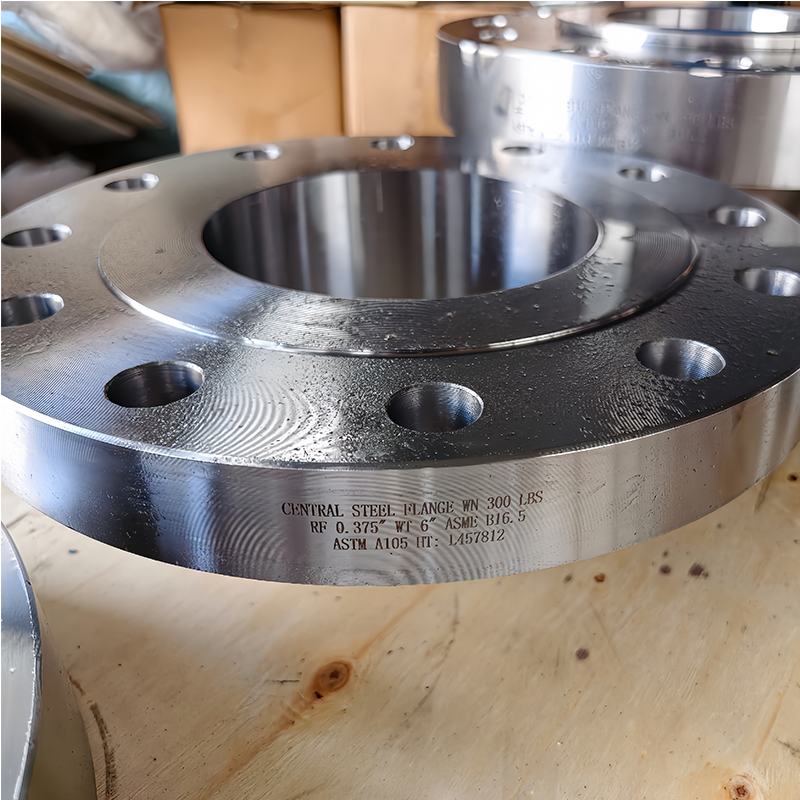

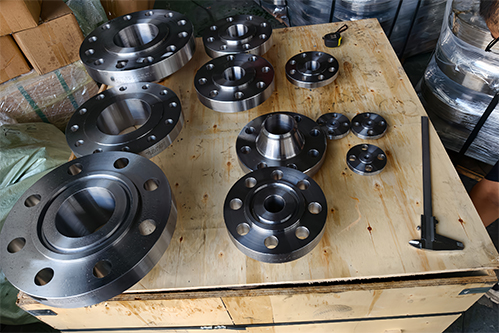

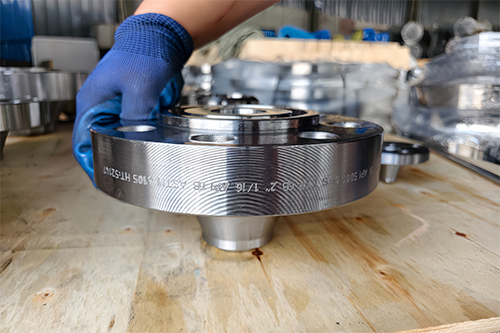

شفة عنق اللحام

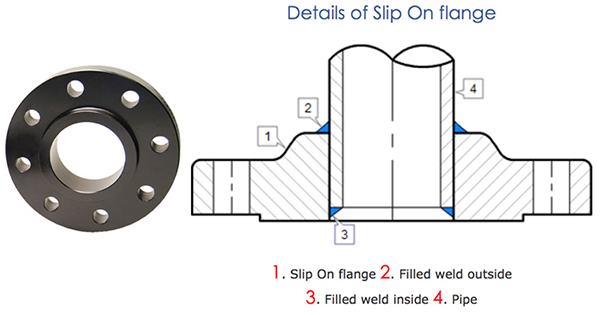

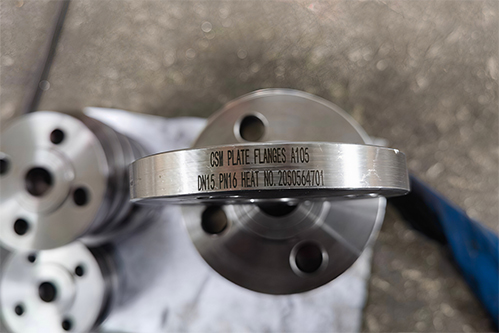

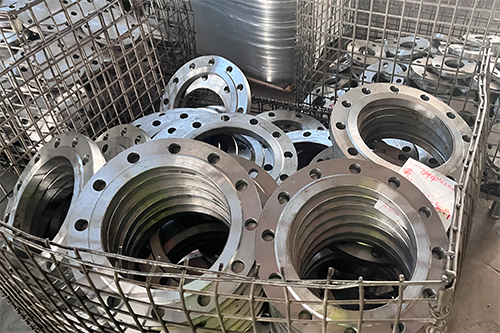

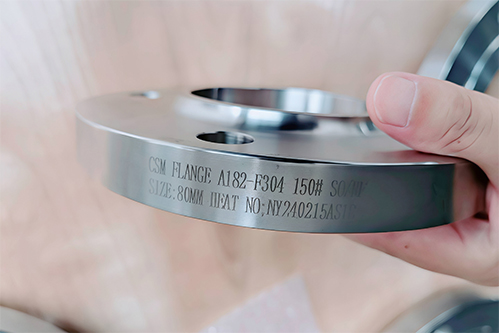

حواف الانزلاق
مواصفات حواف الانزلاق
DN15-DN2000
درجة ضغط حواف الانزلاق
سلسلة PN: PN2.5Mpa~PN40Mpa؛
سلسلة الفئة: Class150~Class1500؛
معيار حواف الانزلاق
المعيار الوطني لجمهورية الصين الشعبية: حافة الانزلاق الفولاذية GB/T 9116-2010؛
معايير الصناعة الكيميائية لجمهورية الصين الشعبية: سلسلة PN (النظام الأوروبي) في HG/T20592~20635-2009، سلسلة الفئة (النظام الأمريكي) في HG/T20592~20635-2009؛
مواد الحافة القابلة للارتداء
حافة من الفولاذ الكربوني: ASTM A105، 20#، Q235، 16Mn، ASTM A350 LF1، LF2 CL1/CL2، LF3 CL1/CL2، ASTM A694 F42، F46، F48، F50، F52، F56، F60، F65، F70؛
حافة من الفولاذ المقاوم للصدأ: ASTM A182 F304، 304L، F316، 316L، 1Cr18Ni9Ti، 0Cr18Ni9Ti، 321، 18-8؛
شفة الفولاذ السبائكي: ASTM A182 F1، F5a، F9، F11، F12، F22، F91، A182F12، A182F11، 16MnR، Cr5Mo، 12Cr1MoV، 15CrMo، 12Cr2Mo1، A335P22، St45.8/Ⅲ؛
أنواع أسطح الختم للشفاه الانزلاقية
RF (الوجه المرتفع)؛
FF (الوجه المسطح)؛
MFM (الوجه الذكر والأنثى)؛
F (الوجه الأنثوي)؛
M (الوجه الذكر)؛
TG (الوجه اللساني والأخدود)؛
من بينها، السطح غير المستوي (MFM) هو استخدام مطابق؛

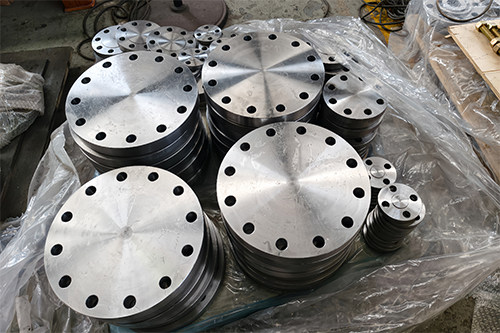

حواف عمياء

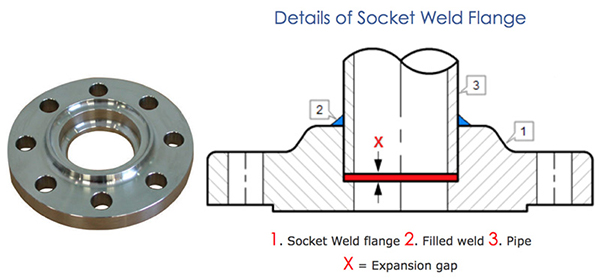

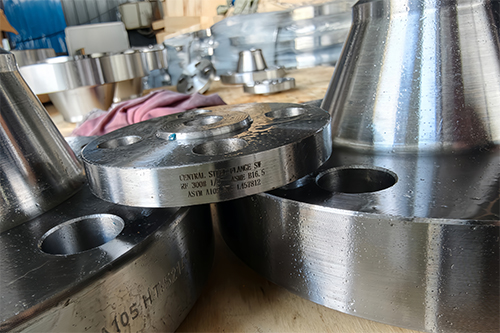

شفة ملحومة بمقبس
أنواع وجوه شفة اللحام بالمقبس
شفة SW: DN15-DN80
الأقطار الخارجية: من 1/2 بوصة إلى 48 بوصة، حتى 1500#
معالجة السطح: زيت مضاد للصدأ، طلاء شفاف/أصفر/أسود مضاد للصدأ، زنك، مجلفن بالغمس الساخن.
درجة ضغط شفة اللحام بالمقبس
PN ≤ 26.0 ميجا باسكال
معايير شفة SW
ANSI B16.5
HG20619-1997
GB/T9117.1-2000—GB/T9117.4-200
HG20597-1997
مواد شفة اللحام بالمقبس
شفة من الفولاذ الكربوني: ASTM A105، 20#، Q235، 16Mn، ASTM A350 LF1، LF2 CL1/CL2، LF3 CL1/CL2، ASTM A694 F42، F46، F48، F50، F52، F56، F60، F65، F70؛
شفة الفولاذ المقاوم للصدأ: ASTM A182 F304، 304L، F316، 316L، 1Cr18Ni9Ti، 0Cr18Ni9Ti، 321، 18-8؛
شفة الفولاذ السبائكي: ASTM A182 F1، F5a، F9، F11، F12، F22، F91، A182F12، A182F11، 16MnR، Cr5Mo، 12Cr1MoV، 15CrMo، 12Cr2Mo1، A335P22، St45.8/Ⅲ؛
أنواع أسطح شفة اللحام بالمقبس
RF (الوجه المرفوع)
M&F (الوجه الذكر والأنثى)
RTJ (وصلة من النوع الحلقي)
T&G (الوجه اللساني والأخدودي)

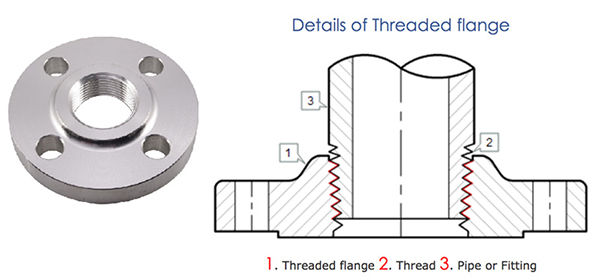

حواف ملولبة
مواصفات الحواف الملولبة
DN15-DN600
معالجة السطح: زيت مضاد للصدأ، طلاء شفاف/أصفر/أسود مضاد للصدأ، زنك، مجلفن بالغمس الساخن.
مواد الحواف الملولبة
حافة من الفولاذ الكربوني: ASTM A105، 20#، Q235، 16Mn، ASTM A350 LF1، LF2 CL1/CL2، LF3 CL1/CL2، ASTM A694 F42، F46، F48، F50، F52، F56، F60، F65، F70؛
حافة من الفولاذ المقاوم للصدأ: ASTM A182 F304، 304L، F316، 316L، 1Cr18Ni9Ti، 0Cr18Ni9Ti، 321، 18-8؛
شفة الفولاذ السبائكي: ASTM A182 F1، F5a، F9، F11، F12، F22، F91، A182F12، A182F11، 16MnR، Cr5Mo، 12Cr1MoV، 15CrMo، 12Cr2Mo1، A335P22، St45.8/Ⅲ؛
معايير شفة الأنابيب الملولبة
ANSI B16.5
درجة ضغط الشفة الملولبة فئة
ANSI 150، 300، 400، 600، 900، 1500، 2500
أنواع أسطح الختم لشفاه الأنابيب الملولبة
RF (الوجه المرتفع)؛
FF (الوجه المسطح)؛
M&F (الوجه الذكر والأنثى)؛
RTJ (وصلة من النوع الحلقي)
؛ F (الوجه الأنثوي)؛
M (الوجه الذكر)؛
T&G (وجه اللسان والأخدود)؛

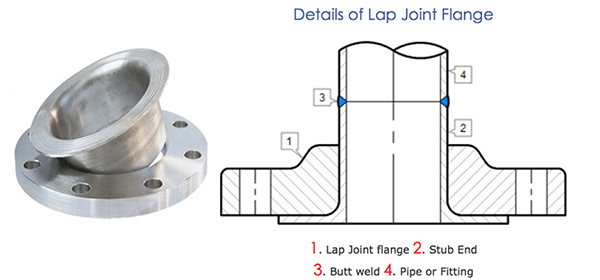

شفاه المفصل المتداخل
مواصفات شفاه الوصلة المتداخلة
شفة مزورة LJ: DN15-DN600
معالجة السطح: زيت مضاد للصدأ، طلاء شفاف/أصفر/أسود مضاد للصدأ، زنك، مجلفن بالغمس الساخن.
درجة ضغط شفة الوصلة المتداخلة
PN0.25MPa، PN0.6MPa، PN1.0MPa، PN1.6MPa، PN2.5MPa، PN4.0MPa؛
معايير شفة الوصلة المتداخلة
ANSI B16.5
شفة أنبوب الوصلة المتداخلة ذات الوجه الذكر من الفولاذ الملحوم بحلقة مع الرقبة: GB/T 9118.1-2000؛
شفة أنبوب الوصلة المتداخلة ذات الحلقة الفولاذية الملحومة برقبة: GB/T 9118.2-2000؛
شفة أنبوب الوصلة المتداخلة ذات اللحام التناكبي: HG 20599-1997؛
شفة أنبوب الوصلة المتداخلة ذات اللحام المسطح: HG 20600-1997؛
أنواع أسطح الختم لشفاه الأنابيب ذات الوصلات المتداخلة
RF (الوجه المرتفع)؛
FF (الوجه المسطح)؛
M&F (الوجه الذكري والأنثوي)؛
RTJ (وصلة حلقية)
F (وجه أنثوي)؛
M (وجه ذكر)؛
T&G (وجه لسان وأخدود)؛
مواد شفة الوصلة المتداخلة
شفة من الفولاذ الكربوني: ASTM A105، 20#، Q235، 16Mn، ASTM A350 LF1، LF2 CL1/CL2، LF3 CL1/CL2، ASTM A694 F42، F46، F48، F50، F52، F56، F60، F65، F70؛
شفة من الفولاذ المقاوم للصدأ: ASTM A182 F304، 304L، F316، 316L، 1Cr18Ni9Ti، 0Cr18Ni9Ti، 321، 18-8؛
شفة الفولاذ السبائكي: ASTM A182 F1، F5a، F9، F11، F12، F22، F91، A182F12، A182F11، 16MnR، Cr5Mo، 12Cr1MoV، 15CrMo، 12Cr2Mo1، A335P22، St45.8/Ⅲ؛
مواجهة مختلفة على الشفة
شفة الوجه المرتفعة (RF)
شفة الوجه المسطح (FF)
المفصل الحلقي (RTJ)
اللسان والأخدود (T/G)
استخدام شفة الأنابيب
لتوصيل الأنابيب
يتم استخدام شفاه الأنابيب لتوصيل سلسلة من الأنابيب لنظام المياه.
لتوصيل الصمامات
يتم استخدام شفاه الأنابيب لتوصيل الصمامات للتحكم في التدفق داخل نظام المياه.
لتوصيل المضخة
لدمج المضخة لتشغيل تدفق المياه في الخط.
شفة الأنبوب هي حافة مرتفعة أو حافة خارجية أو داخلية، تستخدم لإضافة القوة؛ لتسهيل الاتصال/نقل قوى التلامس مع أشياء أخرى؛ أو لتثبيت وتوجيه حركة آلة أو مكوناتها. يستخدم مصطلح شفة الأنبوب أيضًا للإشارة إلى أداة تستخدم لتشكيل شفة الأنبوب. يمكن أن تكون شفة الأنبوب أيضًا عبارة عن صفائح أو حلقات لتشكيل حافة في نهاية الأنبوب عند تثبيتها بالأنبوب. شفة الأنبوب العمياء هي صفيحة تستخدم لتغطية أو إغلاق نهاية الأنبوب. وصلة شفة الأنبوب هي وصلة أنابيب حيث تحتوي الوصلات على شفة أنبوب ويتم توصيل الأجزاء معًا بواسطة مسامير شفة الأنبوب. في حين أن كلمة "شفة الأنبوب" غالبًا ما تشير إلى الحافة المرتفعة الفعلية أو شفة التركيب، فإن العديد من تركيبات الأنابيب ذات الشفة الأنبوبية هي في حد ذاتها شفة أنبوب.
تُستخدم حواف الأنابيب لتوصيل عناصر خاصة مثل الأنابيب والصمامات والتجهيزات والمرشحات وأوعية الضغط. يمكن تركيب ألواح الغطاء لتشكيل حواف الأنابيب العمياء. يتم توصيل حواف الأنابيب بالمسامير، ويتم الختم عادةً باستخدام حشوات أو طرق أخرى. قد يتم تضمين أجهزة ميكانيكية للتخفيف من آثار التسربات، مثل دروع الرش أو حواف الأنابيب الخاصة بالرش. تتطلب الصناعات التي تعالج المواد القابلة للاشتعال أو المتطايرة أو السامة أو المسببة للتآكل حماية خاصة عند توصيلات حواف الأنابيب. يمكن أن توفر واقيات حواف الأنابيب مستوى أعلى من الحماية للسلامة.
Nominal Pipe Size NPS (inches) | Class 150 | |||
Diameter ofFlange (inches) | No. of Bolts | Diameter of Bolts (inches) | Bolt Circle (inches) | |
1/4 | 3-3/8 | 4 | 1/2 | 2-1/4 |
1/2 | 3-1/2 | 4 | 1/2 | 2-3/8 |
3/4 | 3-7/8 | 4 | 1/2 | 2-3/4 |
1 | 4-1/4 | 4 | 1/2 | 3-1/8 |
1-1/4 | 4-5/8 | 4 | 1/2 | 3-1/2 |
1-1/2 | 5 | 4 | 1/2 | 3-7/8 |
2 | 6 | 4 | 5/8 | 4-3/4 |
2-1/2 | 7 | 4 | 5/8 | 5-1/2 |
3 | 7-1/2 | 4 | 5/8 | 6 |
3-1/2 | 8-1/2 | 8 | 5/8 | 7 |
4 | 9 | 8 | 5/8 | 7-1/2 |
5 | 10 | 8 | 3/4 | 8-1/2 |
6 | 11 | 8 | 3/4 | 9-1/2 |
8 | 13-1/2 | 8 | 3/4 | 11-3/4 |
10 | 16 | 12 | 7/8 | 14-1/4 |
12 | 19 | 12 | 7/8 | 17 |
14 | 21 | 12 | 1 | 18-3/4 |
16 | 23-1/2 | 16 | 1 | 21-1/4 |
18 | 25 | 16 | 1-1/8 | 22-3/4 |
20 | 27-1/2 | 20 | 1-1/8 | 25 |
24 | 32 | 20 | 1-1/4 | 29-1/2 |
Nominal Pipe Size NPS (inches) | Class 300 | |||
Diameter of Flange (inches) | No. of Bolts | Diameter of Bolts (inches) | Bolt Circle (inches) | |
1/4 | 3-3/8 | 4 | 1/2 | 2-1/4 |
1/2 | 3-3/4 | 4 | 1/2 | 2-5/8 |
3/4 | 4-5/8 | 4 | 5/8 | 3-1/4 |
1 | 4-7/8 | 4 | 5/8 | 3-1/2 |
1-1/4 | 5-1/4 | 4 | 5/8 | 3-7/8 |
1-1/2 | 6-1/8 | 4 | 3/4 | 4-1/2 |
2 | 6-1/2 | 8 | 5/8 | 5 |
2-1/2 | 7-1/2 | 8 | 3/4 | 5-7/8 |
3 | 8-1/4 | 8 | 3/4 | 6-5/8 |
3-1/2 | 9 | 8 | 3/4 | 7-1/4 |
4 | 10 | 8 | 3/4 | 7-7/8 |
5 | 11 | 8 | 3/4 | 9-1/4 |
6 | 12-1/2 | 12 | 3/4 | 10-5/8 |
8 | 15 | 12 | 7/8 | 13 |
10 | 17-1/2 | 16 | 1 | 15-1/4 |
12 | 20-1/2 | 16 | 1-1/8 | 17-3/4 |
14 | 23 | 20 | 1-1/8 | 20-1/4 |
16 | 25-1/2 | 20 | 1-1/4 | 22-1/2 |
18 | 28 | 24 | 1-1/4 | 24-3/4 |
20 | 30-1/2 | 24 | 1-1/4 | 27 |
24 | 36 | 24 | 1-1/2 | 32 |
Nominal Pipe Size NPS (inches) | Class 400 | |||
Diameter of Flange (inches) | No. of Bolts | Diameter of Bolts (inches) | Bolt Circle (inches) | |
1/4 | 3-3/8 | 4 | 1/2 | 2-1/4 |
1/2 | 3-3/4 | 4 | 1/2 | 2-5/8 |
3/4 | 4-5/8 | 4 | 5/8 | 3-1/4 |
1 | 4-7/8 | 4 | 5/8 | 3-1/2 |
1-1/4 | 5-1/4 | 4 | 5/8 | 3-7/8 |
1-1/2 | 6-1/8 | 4 | 3/4 | 4-1/2 |
2 | 6-1/2 | 8 | 5/8 | 5 |
2-1/2 | 7-1/2 | 8 | 3/4 | 5-7/8 |
3 | 8-1/4 | 8 | 3/4 | 6-5/8 |
3-1/2 | 9 | 8 | 7/8 | 7-1/4 |
4 | 10 | 8 | 7/8 | 7-7/8 |
5 | 11 | 8 | 7/8 | 9-1/4 |
6 | 12-1/2 | 12 | 7/8 | 10-5/8 |
8 | 15 | 12 | 1 | 13 |
10 | 17-1/2 | 16 | 1-1/8 | 15-1/4 |
12 | 20-1/2 | 16 | 1-1/4 | 17-3/4 |
14 | 23 | 20 | 1-1/4 | 20-1/4 |
16 | 25-1/2 | 20 | 1-3/8 | 22-1/2 |
18 | 28 | 24 | 1-3/8 | 24-3/4 |
20 | 30-1/2 | 24 | 1-1/2 | 27 |
24 | 36 | 24 | 1-3/4 | 32 |
Nominal Pipe Size NPS (inches) | Class 600 | |||
Diameter of Flange (inches) | No. of Bolts | Diameter of Bolts (inches) | Bolt Circle (inches) | |
1/4 | 3-3/8 | 4 | 1/2 | 2-1/4 |
1/2 | 3-3/4 | 4 | 1/2 | 2-5/8 |
3/4 | 4-5/8 | 4 | 5/8 | 3-1/4 |
1 | 4-7/8 | 4 | 5/8 | 3-1/2 |
1-1/4 | 5-1/4 | 4 | 5/8 | 3-7/8 |
1-1/2 | 6-1/8 | 4 | 3/4 | 4-1/2 |
2 | 6-1/2 | 8 | 5/8 | 5 |
2-1/2 | 7-1/2 | 8 | 3/4 | 5-7/8 |
3 | 8-1/4 | 8 | 3/4 | 6-5/8 |
3-1/2 | 9 | 8 | 7/8 | 7-1/4 |
4 | 10-3/4 | 8 | 7/8 | 8-1/2 |
5 | 13 | 8 | 1 | 10-1/2 |
6 | 14 | 12 | 1 | 11-1/2 |
8 | 16-1/2 | 12 | 1-1/8 | 13-3/4 |
10 | 20 | 16 | 1-1/4 | 17 |
12 | 22 | 20 | 1-1/4 | 19-1/4 |
14 | 23-3/4 | 20 | 1-3/8 | 20-3/4 |
16 | 27 | 20 | 1-1/2 | 23-3/4 |
18 | 29-1/4 | 20 | 1-5/8 | 25-3/4 |
20 | 32 | 24 | 1-5/8 | 28-1/2 |
24 | 37 | 24 | 1-7/8 | 33 |
Nominal Pipe Size NPS (inches) | Class 900 | |||
Diameter of Flange (inches) | No. of Bolts | Diameter of Bolts (inches) | Bolt Circle (inches) | |
1/2 | 4-3/4 | 4 | 3/4 | 3-1/4 |
3/4 | 5-1/8 | 4 | 3/4 | 3-1/2 |
1 | 5-7/8 | 4 | 7/8 | 4 |
1-1/4 | 6-1/4 | 4 | 7/8 | 4-3/8 |
1-1/2 | 7 | 4 | 1 | 4-7/8 |
2 | 8-1/2 | 8 | 7/8 | 6-1/2 |
2-1/2 | 9-5/8 | 8 | 1 | 7-1/2 |
3 | 9-1/2 | 8 | 7/8 | 7-1/2 |
4 | 11-1/2 | 8 | 1-1/8 | 9-1/4 |
5 | 13-3/4 | 8 | 1-1/4 | 11 |
6 | 15 | 12 | 1-1/8 | 12-1/2 |
8 | 18-1/2 | 12 | 1-3/8 | 15-1/2 |
10 | 21-1/2 | 16 | 1-3/8 | 18-1/2 |
12 | 24 | 20 | 1-3/8 | 21 |
14 | 25-1/4 | 20 | 1-1/2 | 22 |
16 | 27-3/4 | 20 | 1-5/8 | 24-1/2 |
18 | 31 | 20 | 1-7/8 | 27 |
20 | 33-3/4 | 20 | 2 | 29-1/2 |
24 | 41 | 20 | 2-1/2 | 35-1/2 |
Nominal Pipe Size NPS (inches) | Class 1500 | |||
Diameter of Flange (inches) | No. of Bolts | Diameter of Bolts (inches) | Bolt Circle (inches) | |
1/2 | 4-3/4 | 4 | 3/4 | 3-1/4 |
3/4 | 5-1/8 | 4 | 3/4 | 3-1/2 |
1 | 5-7/8 | 4 | 7/8 | 4 |
1-1/4 | 6-1/4 | 4 | 7/8 | 4-3/8 |
1-1/2 | 7 | 4 | 1 | 4-7/8 |
2 | 8-1/2 | 8 | 7/8 | 6-1/2 |
2-1/2 | 9-5/8 | 8 | 1 | 7-1/2 |
3 | 10-1/2 | 8 | 1-1/8 | 8 |
4 | 12-1/4 | 8 | 1-1/4 | 9-1/2 |
5 | 14-3/4 | 8 | 1-1/2 | 11-1/2 |
6 | 15-1/2 | 12 | 1-3/8 | 12-1/2 |
8 | 19 | 12 | 1-5/8 | 15-1/2 |
10 | 23 | 12 | 1-7/8 | 19 |
12 | 26-1/2 | 16 | 2 | 22-1/2 |
14 | 29-1/2 | 16 | 2-1/4 | 25 |
16 | 32-1/2 | 16 | 2-1/2 | 27-3/4 |
18 | 36 | 16 | 2-3/4 | 30-1/2 |
20 | 38-3/4 | 16 | 3 | 32-3/4 |
24 | 46 | 16 | 3-1/2 | 39 |
Nominal Pipe Size NPS (inches) | Class 2500 | |||
Diameter of Flange (inches) | No. of Bolts | Diameter of Bolts (inches) | Bolt Circle (inches) | |
1/2 | 5-1/4 | 4 | 3/4 | 3-1/2 |
3/4 | 5-1/2 | 4 | 3/4 | 3-3/4 |
1 | 6-1/4 | 4 | 7/8 | 4-1/4 |
1-1/4 | 7-1/4 | 4 | 1 | 5-1/8 |
1-1/2 | 8 | 4 | 1-1/8 | 5-3/4 |
2 | 9-1/4 | 8 | 1 | 6-3/4 |
2-1/2 | 10-1/2 | 8 | 1-1/8 | 7-3/4 |
3 | 12 | 8 | 1-1/4 | 9 |
4 | 14 | 8 | 1-1/2 | 10-3/4 |
5 | 16-1/2 | 8 | 1-3/4 | 12-3/4 |
6 | 19 | 8 | 2 | 14-1/2 |
8 | 21-3/4 | 12 | 2 | 17-1/4 |
10 | 26-1/2 | 12 | 2-1/2 | 21-1/4 |
12 | 30 | 12 | 2-3/4 |
24-3/8 |
