مواصفات أنبوب ERW ذو القطر الصغير
القطر الخارجي | الصف الخامس | الصف العاشر | الفصل 40 | ||||
بوصة | مم | سماكة | كجم/متر |
سماكة |
كجم/متر |
سماكة |
كجم/متر |
1/2" | 21.3 | 1.65 | 0.81 | 2.11 | 1.01 | 2.77 | 1.29 |
3/4" | 26.7 |
1.65 |
1.03 | 2.11 | 1.30 | 2.87 | 1.71 |
1" | 33.4 |
1.65 |
1.31 | 2.77 | 2.12 | 3.38 | 2.54 |
1 1/4" | 42.2 |
1.65 |
1.93 | 2.77 | 3.15 | 3.68 | 4.11 |
1 1/2" | 48.3 |
1.65 |
1.93 | 2.77 | 3.15 | 3.68 | 4.11 |
2" | 60.3 |
1.65 |
2.42 | 2.77 | 3.98 | 4.81 | 5.31 |
3" | 88.9 | 2.11 | 4.58 | 3.05 | 6.54 | 5.49 | 11.45 |
3 1/2" | 101.6 | 2.11 | 5.25 | 3.05 | 7.52 | 5.74 |
13.77 |
4" | 114.3 | 2.11 | 5.25 | 3.05 | 7.52 | 5.74 | 13.77 |
5" | 141.3 | 2.77 | 9.50 | 3.40 | 11.74 | 6.55 | 22.10 |
6" | 168.3 | 2.77 | 11.47 | 3.40 | 14.04 | 7.11 | 28.68 |
8" | 219.1 | 2.77 | 14.99 | 3.76 | 20.25 | 8.18 | 43.16 |

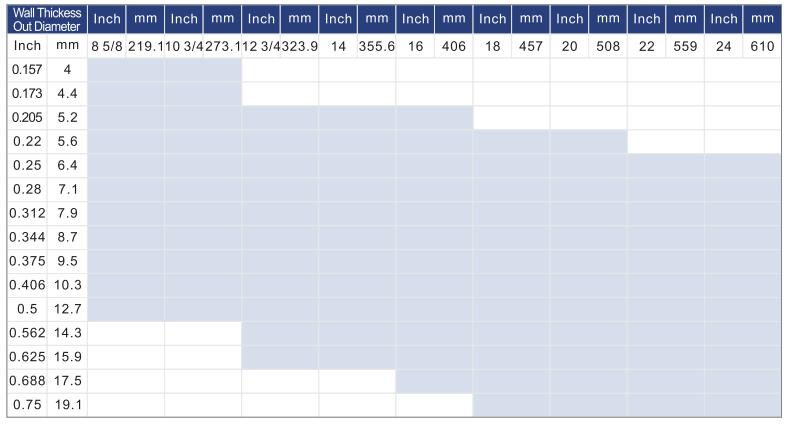

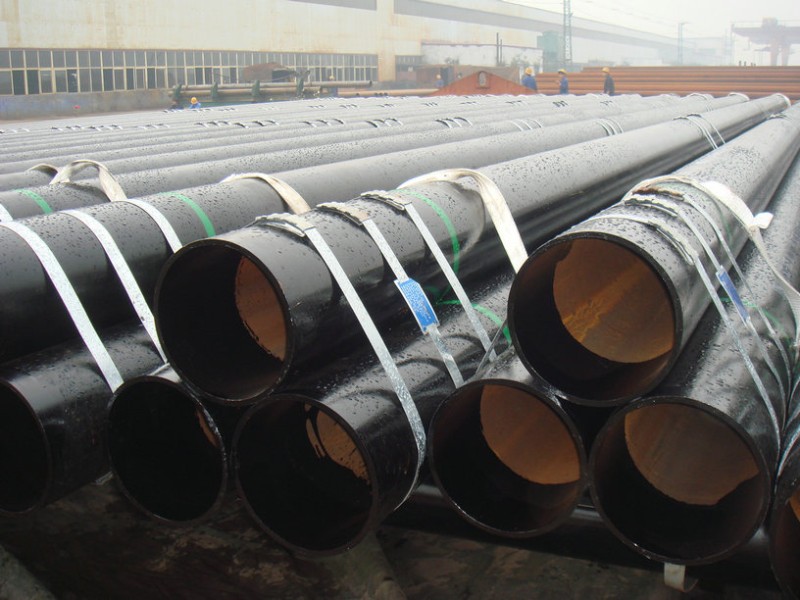

مواصفات أنبوب ERW ذو القطر الكبير
تطوير ذاتي | وزن | ||||||||||||||||||
بوصة | مم |
8 5/8" |
219.1 ملم |
10 3/4" |
273.1 ملم |
12 3/4" |
325.0 ملم |
14" |
355.6 ملم |
16" |
406.4 ملم |
18" |
457.7 ملم |
20" |
508.0 ملم |
24" |
610 ملم |
24 4/5" |
630.0 ملم |
0.157 | 4.0 | ---- | --- |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
0.197 | 5.0 | --- | --- | --- | --- | --- | --- | --- |
--- |
|
|
|
|
|
|
|
|
|
|
0.236 | 6.0 | --- | --- | --- | --- | --- | --- | --- |
--- |
--- |
--- |
--- |
--- |
|
|
|
|
|
|
0.276 | 7.0 | --- | --- | --- | --- | --- | --- | --- |
--- |
--- |
--- |
--- |
--- |
--- |
--- |
|
|
|
|
0.315 | 8.0 | --- | --- | --- | --- | --- | --- | --- |
--- |
--- |
--- |
--- |
--- |
--- |
--- |
--- |
--- |
|
|
0.354 | 9.0 | --- | --- | --- | --- | --- | --- | --- |
--- |
--- |
--- |
--- |
--- |
--- |
--- |
--- |
--- |
|
|
0.394 | 10.0 | --- | --- | --- | --- | --- | --- | --- |
--- |
--- |
--- |
--- |
--- |
--- |
--- |
--- |
--- |
--- |
--- |
0.133 | 11.0 | --- | --- | --- | --- | --- | --- | --- |
--- |
--- |
--- |
--- |
--- |
--- |
--- |
--- |
--- |
--- |
--- |
0.492 | 12.5 | --- | --- | --- | --- | --- | --- | --- |
--- |
--- |
--- |
--- |
--- |
--- |
--- |
--- |
--- |
--- |
--- |
0.551 | 14.0 |
|
|
|
|
--- | --- | --- |
--- |
--- |
--- |
--- |
--- |
--- |
--- |
--- |
--- |
--- |
--- |
0.630 | 16.0 |
|
|
|
|
--- | --- | --- |
--- |
--- |
--- |
--- |
--- |
--- |
--- |
--- |
--- |
--- |
--- |
0.689 | 17.5 |
|
|
|
|
|
|
|
|
--- |
--- |
--- |
--- |
--- |
--- |
--- |
--- |
--- |
--- |
0.748 | 19.0 |
|
|
|
|
|
|
|
|
|
|
--- |
--- |
--- |
--- |
--- |
--- |
--- |
--- |
0.787 | 20.0 |
|
|
|
|
|
|
|
|
|
|
|
|
--- |
--- |
--- |
--- |
--- |
--- |

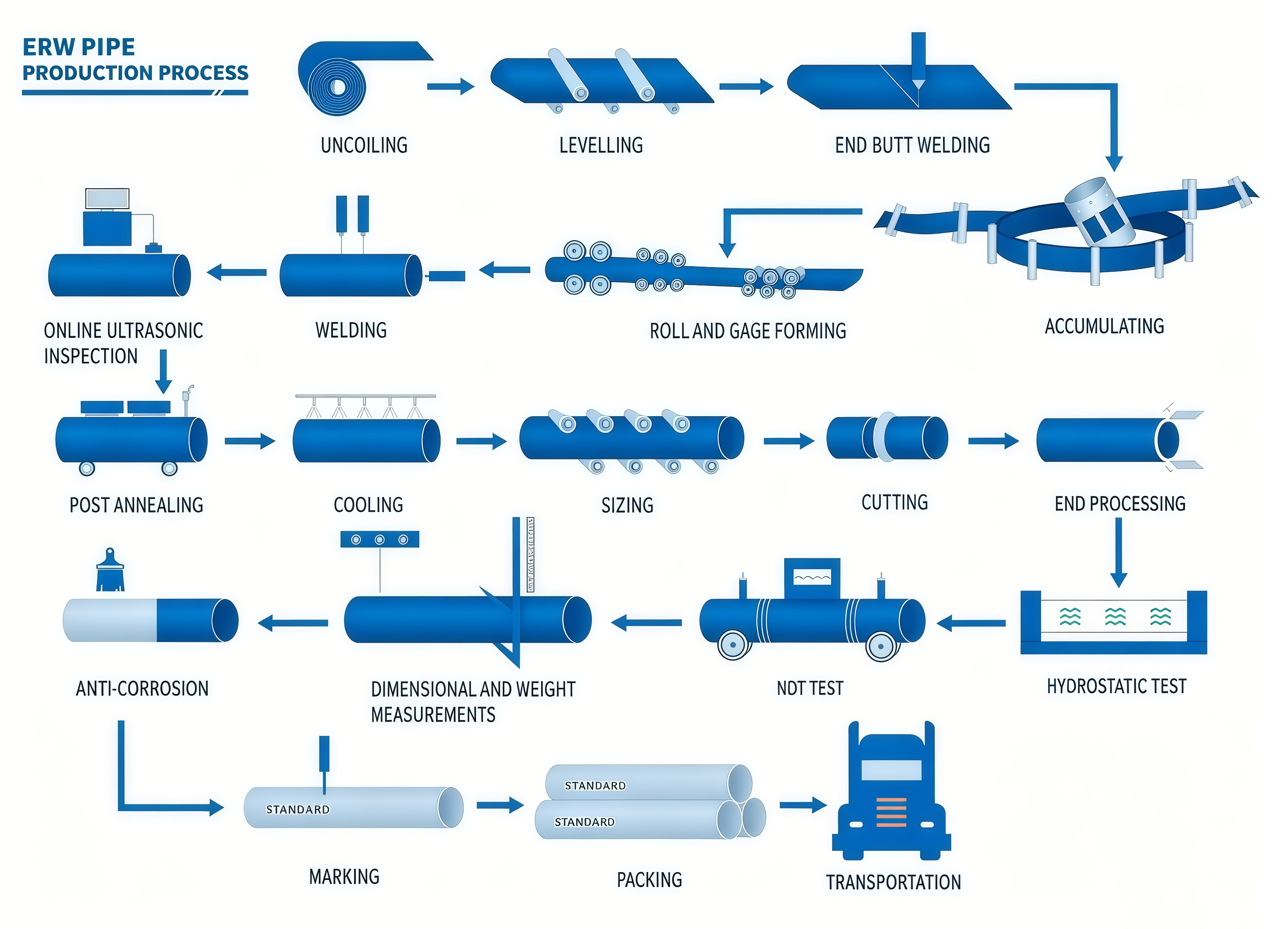

عملية أنبوب ERW
يتم تصنيع الأنابيب الملحومة بدقة من خلال عملية اللحام بالحث عالي التردد والتي تُعرف عادةً بعملية ERW. بعد شق الشقوق/الملفات الصغيرة بالأحجام المطلوبة، يتم نقل الملفات المشقوقة إلى مصانع تصنيع الأنابيب الفولاذية. يتم تحميل الملفات على بكرة الدفع وتمريرها عبر قفص حلقي ثم إلى سلسلة من بكرات التشكيل التي تنحني الشريط في شكل أنبوبي مع حواف متجاورة. ثم يتم تسخين الحواف المتجاورة إلى درجة حرارة اللحام المطلوبة عن طريق اللحام بالحث عالي التردد. تتم إزالة الوميض خارجيًا وداخليًا بمساعدة أدوات الوشاح، ثم يمر الأنبوب الملحوم عبر خزان سائل التبريد ويتم تبريده. يمر الأنبوب عبر قسم التحجيم حيث يتم الحفاظ على القطر الخارجي وتقويم الأنبوب بمساعدة رأس ترك. يتم قطع الطول المطلوب على عربة القطع على الخط دون إيقاف المصنع.يتم لف الأنبوب بطول القطع على الناقل وإيقافه بواسطة السدادة في نهاية الناقل وإخراجه إلى جيوب تجميع الأنابيب.
