مخفضات أنابيب الصلب عبارة عن وصلات أنابيب لحام للمؤخرة تستخدم لتوصيل الأنابيب بأقطار مختلفة وتوفير انتقال سلس بين أحجام الأنابيب الأكبر والأصغر. النوعان الرئيسيان هما مخفضات متحدة المركز ، التي تحافظ على خط مركزي مشترك ، ومخفضات غريب الأطوار ، والتي لها خطوط مركزية أوفست وتستخدم عادة حيث يجب التحكم في الصرف أو شفط المضخة أو ارتفاع خط الأنابيب.

لوازم الصلب المركزي من الفولاذ الكربوني والفولاذ المقاوم للصدأ في مجموعة واسعة من الأحجام والجداول الزمنية ودرجات المواد. يمكن تصنيع مخفضاتنا وفقًا لمعايير مثل ASME B16.9 و MSS و JIS B2312 و JIS B2313 ، اعتمادًا على المادة والحجم والتطبيق.

استفسار فوري

الوصف
المواصفات
المعيار

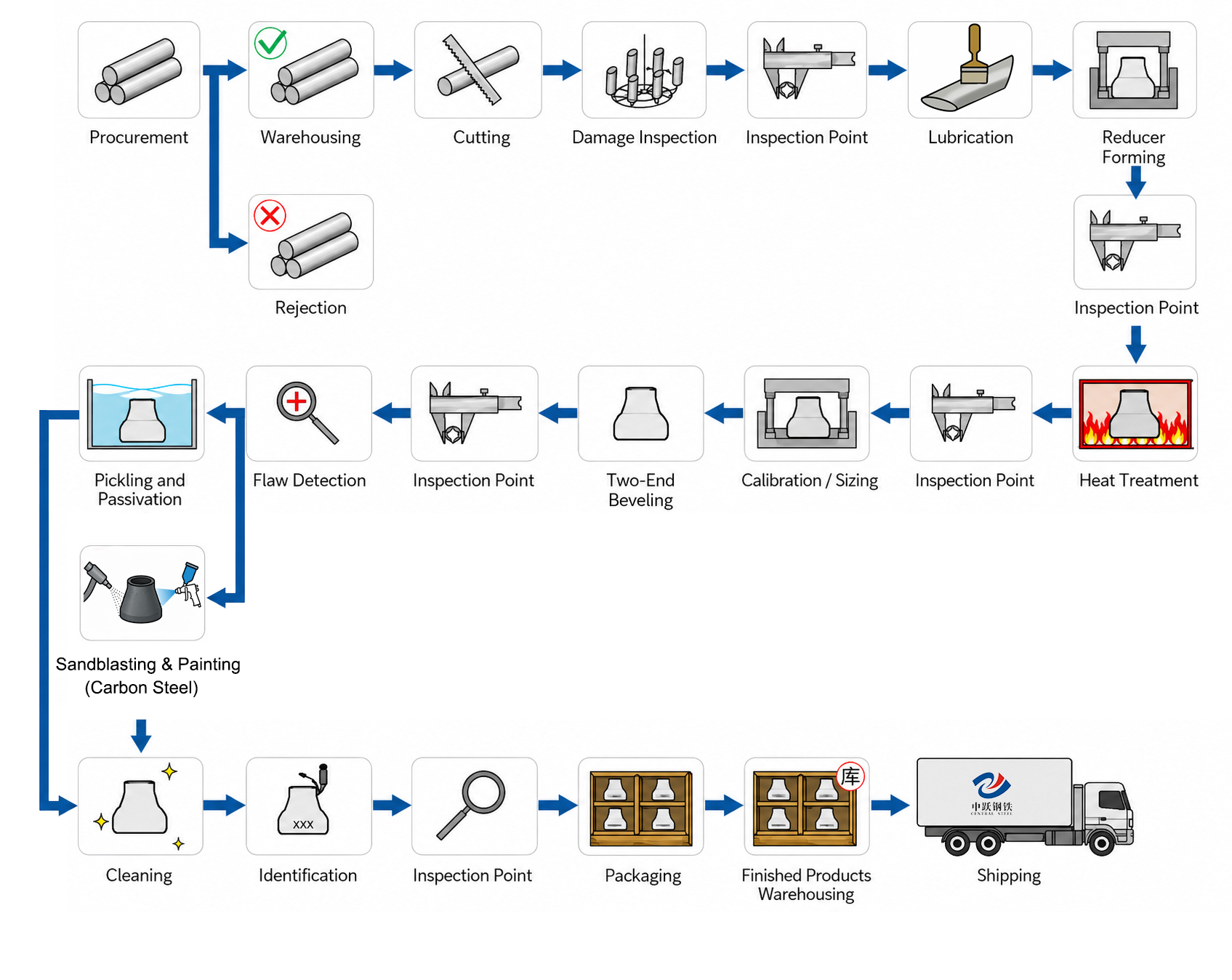

عملية
التعبئة
صور

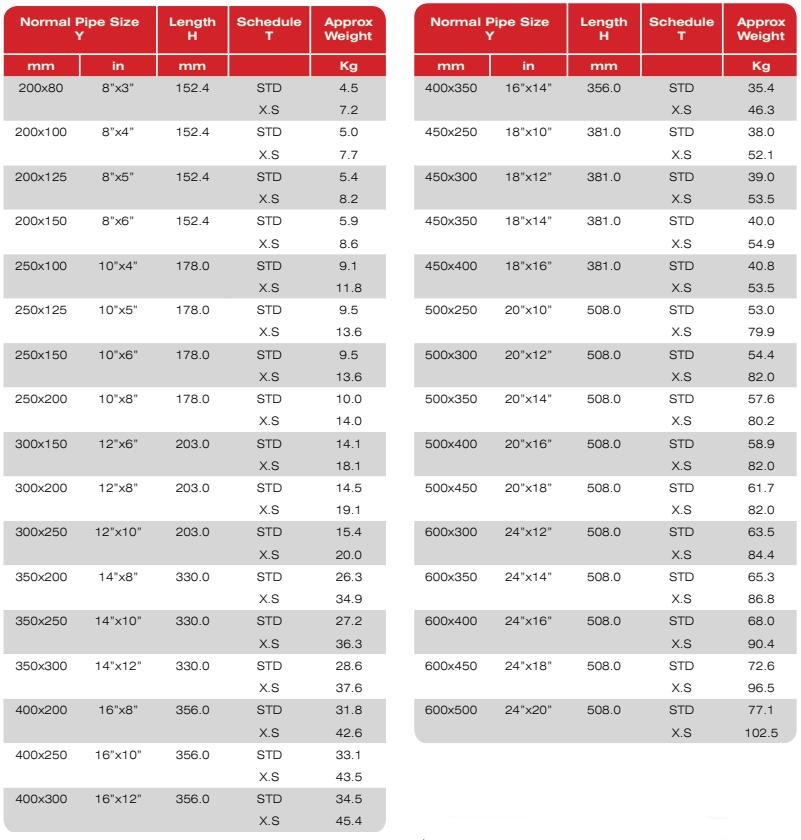

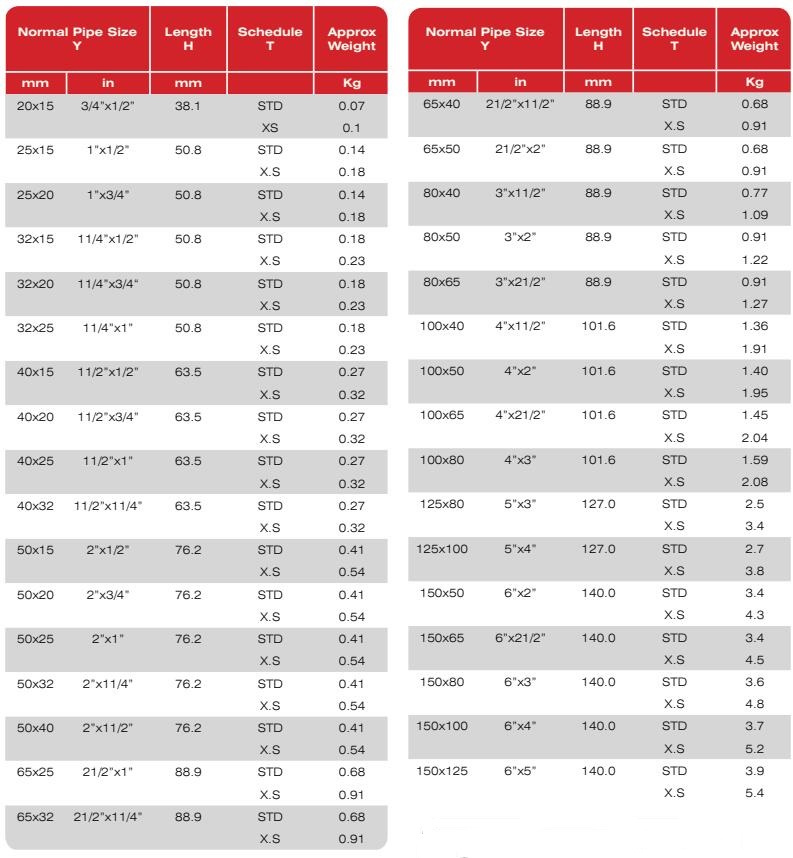

مواصفات مخفض أنابيب الصلب

الصنف	مخفض الصلب الكربوني	مخفض من الفولاذ المقاوم للصدأ
نوع المنتج	متحدة المركز/غريب الأطوار	متحدة المركز/غريب الأطوار
الحجم	NPS 1/2-48	NPS 1/2-48
درجات المواد	ASTM A234 WPB ، WPC ASTM A420 WPL6 (درجة حرارة منخفضة) ASTM A860 WPHY 42 ، 52 ، 60 ، 65 ، 70 دين/إن 1.0405 (P265GH) ، P235GH	ASTM A403 WP304 ، WP304L ، WP316 ، WP316L ، wp320 ، WP347 فولاذ مزدوج: S31803 / S32205 ، S32750
معيار البعد	ASME B16.9 ، JIS B2312 ، JIS B2313	ASME B16.9, MSS, JIS B2312, JIS B2313
سمك الجدار	SCH 5S-SCH 160, STD, XS, XXS	SCH 5S-SCH 160, STD, XS, XXS
اتصال	لحام بعقب	لحام بعقب
التصنيع	تشكيل الساخنة/الباردة شكلت	تشكيل الساخنة/الباردة شكلت
التخصيص	متوفر	متوفر

أنواع مخفضات أنابيب الصلب

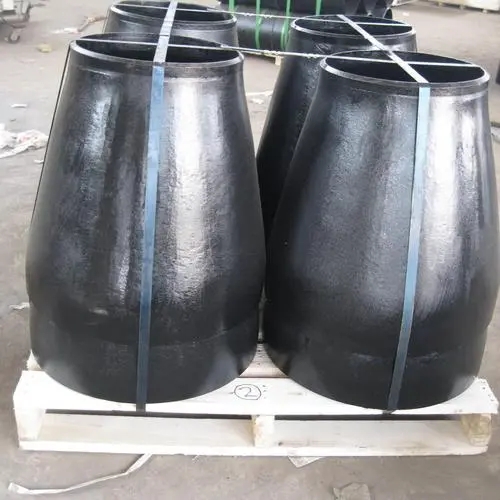

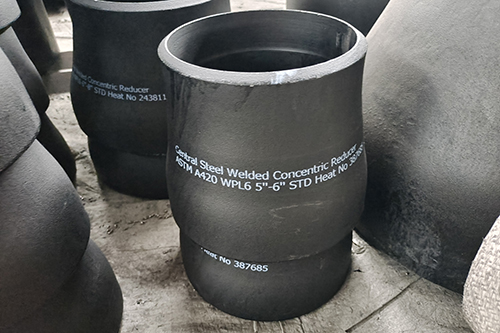

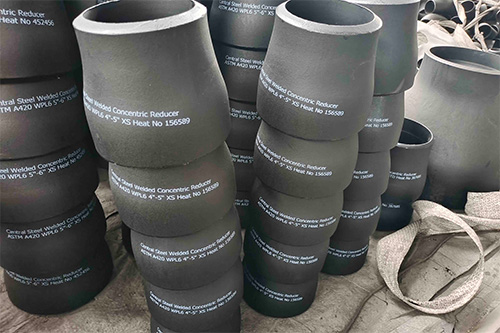

مخفض متحد المركز

مخفض متحدة المركز يربط أنبوبين بأقطار مختلفة مع الحفاظ على محاذاة الخطوط المركزية. يستخدم بشكل شائع في الأنابيب الرأسية والتطبيقات حيث يكون الحفاظ على مسار تدفق متماثل أمرًا مهمًا.

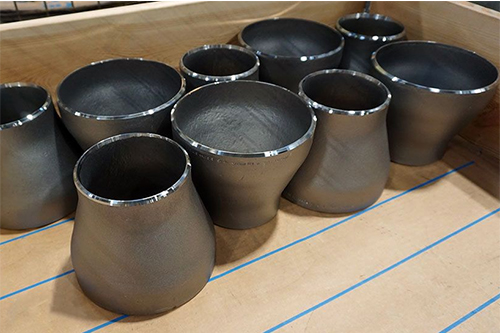

مُخفض متحد المركز من الفولاذ المقاوم للصدأ

مُخفض متحد المركز من الفولاذ المقاوم للصدأ

مخفض منحرف المراكز

مخفض غريب الأطوار يربط أنابيب بقطرها مختلف بمحور إزاحة. يستخدم بشكل شائع في الأنابيب الأفقية ، خاصة عندما يكون الصرف أو شفط المضخة أو منع تراكم الهواء مهمًا.

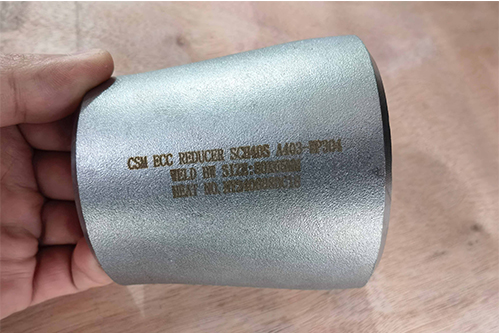

الفولاذ المقاوم للصدأ المخفض غريب الأطوار

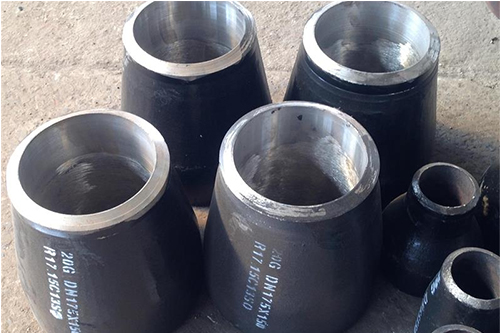

مخفض غريب الأطوار من الفولاذ الكربوني

التطبيقات

تستخدم مخفضات أنابيب الصلب عادة في:

أنابيب النفط والغاز
معالجة البتروكيماويات والمواد الكيميائية
توليد الطاقة
معالجة المياه وتوزيعها
أنابيب العمليات الصناعية
بناء السفن والهندسة البحرية
أنظمة التكييف والمياه المبردة

كيفية اختيار المخفض الأنابيب ؟

اختيار المخفض الأنابيب يجب النظر في العوامل التالية:

نوع المخفض-اختر مخفض متحدة المركز عندما تحتاج خطوط الأنابيب المركزية إلى الحفاظ على محاذاة ؛ اختر مخفض غريب الأطوار عند الحاجة إلى انتقال الإزاحة.
حجم الأنبوب-حدد NPS كبير النهاية والصغيرة النهاية.
المادة-حدد الفولاذ الكربوني أو الفولاذ المقاوم للصدأ أو سبيكة أخرى وفقًا لظروف السوائل والتشغيل.
سمك الجدار-تطابق جدول المخفض أو سمك الجدار مع نظام الأنابيب المتصل.
معيار الأبعاد-تأكيد ASME 16.9 أو MSS أو JIS أو معيار آخر خاص بالمشروع.
شروط الخدمة-النظر في الضغط ودرجة الحرارة ومقاومة التآكل ، ورموز الأنابيب المعمول بها.

مواد	فولاذ مقاوم للصدأ ASME / ASTM SA / A403 SA / A 774 ، 30148 ، 304 4l ، 316 ، 316L ، 304/304l ، 316/316L ، 316/316l ، DIN 1.4301 ، DIN 1.4306 ، DIN 1.4401 ، DIN 1.4404
البعد	أنسي 9 ، أنسي B16.28 ، نوع A ، نوع bb ، JIS B2312 ، JIS B2313
