ماسورة من الفولاذ غير موصولة

ماسورة من الفولاذ غير موصولة

مصممة للبيئات الصعبة ، تم تصميم أنابيبنا غير الملحومة المصنوعة من الفولاذ الكربوني (SMLS) لتوفير قوة وموثوقية لا مثيل لها. يتم تصنيعها من خلال عمليات السحب على الساخن والبارد الدقيقة ، هذه الأنابيب مثالية للتطبيقات ذات الضغط العالي ودرجة الحرارة العالية ، مما يضمن الأداء السلس في الصناعات الحرجة.






استفسار فوري
  • الوصف
  • عملية
  • صور
أحجام الأنابيب غير الملحومة
القطر: 1/2 بوصة إلى 24 بوصة (21.34 إلى 609.6)
سمك الجدار: 1.2-50


مواد: ASTM A106 الصف ب ، ASTM A53 الصف ب ، API 5L الصف ب ، X42 ، X52 ، X60 ، X70


أنواع أنابيب الصلب غير الملحومة:

□أنبوب كربون غير ملحوم

□أنابيب مجوفة من السبائك

أنبوب الغلاية □

أنبوب خط □

□ أنبوب ميكانيكي

□ أنبوب هيدروليكي

□ أنبوب غير ملحوم دقيق


معيار لسلسأنبوب فولاذية:


المعيار والدرجة (Standard & Grade)

الوصف / التطبيق الأساسي (Description / Primary Application)

ASTM A53 Gr. B

أنابيب الصلب الكربوني السوداء والمجلفنة على الساخن، الملتحمة وبدون سحب، للاستخدامات العامة والضغط.

ASTM A106 Gr. B

أنابيب الصلب الكربوني بدون سحب والمخصصة للخدمة في درجات الحرارة العالية.

ASTM SA179

أنابيب المبادلات الحرارية والمكثفات المصنوعة من الصلب منخفض الكربون المسحب على البارد وبدون سحب.

ASTM SA192

أنابيب الغلايات المصنوعة من الصلب الكربوني بدون سحب والمخصصة للخدمة تحت الضغط العالي.

ASTM SA210

أنابيب الغلايات ومسخنات الفائق المصنوعة من الصلب متوسط الكربون وبدون سحب.

ASTM A213

أنابيب الصلب السبائكي بدون سحب للغلايات ومسخنات الفائق والمبادلات الحرارية.

ASTM A333 Gr. 6

أنابيب الصلب الكربوني والسبائكي (الملتحمة وبدون سحب) المخصصة للاستخدام في درجات الحرارة المنخفضة.

ASTM A335 (P9, P11, T22, T91)

أنابيب الصلب السبائكي الفريتي بدون سحب والمخصصة لخدمة درجات الحرارة العالية ومحطات الطاقة.

ASTM A336

مطروقات الصلب السبائكي للأجزاء المعرضة للضغط ودرجات الحرارة العالية.

ASTM SA519 (4140 / 4130)

الأنابيب الميكانيكية بدون سحب من الصلب الكربوني والسبائكي للتطبيقات الهندسية والميكانيكية.

API Spec 5CT (J55 / K55 / N80 / L80 / P110)

أنابيب الصلب (بدون سحب وملتحمة) المستخدمة كأنابيب تغليف وتدفق (Casing & Tubing) في آبار النفط والغاز.

API Spec 5L (PSL1 / PSL2 Gr. B, X42-X70)

أنابيب الصلب لخطوط النقل الرئيسية (Line Pipe) لنقل النفط والغاز بمعايير الجودة PSL1 وPSL2.

DIN 17175

أنابيب الصلب بدون سحب المخصصة للدرجات العالية من الحرارة (المواصفات الألمانية).

DIN 2391

أنابيب الدقة المصنوعة بدون سحب والمسحوبة على البارد.

DIN 1629

أنابيب الصلب الدائرية غير السبائكية بدون سحب الخاضعة لمتطلبات خاصة.

التركيب الكيميائي للأنابيب غير الملحومة


أنابيب الصلب الكربوني غير الملحومة:


العنصر (Element)

نطاق المحتوى (Content Range)

الوظيفة (Function)

الكربون (C)

0.02% – 0.25% (صلب منخفض الكربون) / حتى 1.0% (صلب عالي الكربون)

يحدد القوة والصلابة

المنغنيز (Mn)

0.30% – 1.50%

يحسن المتانة ومقاومة التآكل

الفوسفور (P)

≤ 0.050%

يتحكم في الهشاشة

الكبريت (S)

≤ 0.050%

يحسن قابلية التشغيل الآلي (ولكن يتم التحكم فيه لتجنب التصدع)


أنابيب غير ملحومة من السبائك:


العنصر (Element)

نطاق المحتوى (Content Range)

الوظيفة (Function)

الكروم (Cr)

0.3% – 12%

مقاومة التآكل والصلابة

الموليبدنوم (Mo)

0.2% – 1.0%

القوة في درجات الحرارة العالية ومقاومة التآكل

النيكل (Ni)

0.3% – 5%

المتانة والأداء في درجات الحرارة المنخفضة/العالية

الفاناديوم (V)

آثار – نسبة ضئيلة

القوة ومقاومة التآكل/الاهتراء

التنجستن (W)

آثار

الثبات في درجات الحرارة العالية

التيتانيوم (Ti)

آثار

تنعيم الحبيبات وتحسين القوة


الخواص الميكانيكية للأنابيب غير الملحومة


أنابيب غير ملحومة من الفولاذ الكربوني API 5 لتر


الدرجة (Grade)

مقاومة الخضوع (Yield Strength)

مقاومة الشد (Tensile Strength)

الخائص (Characteristics)

API 5L B

245 ميغاباسكال

~415 ميغاباسكال

خدمة خطوط الأنابيب العامة

X42

≥ 290 ميجا باسكال

≥ 415 ميجا باسكال

خطوط أنابيب ذات ضغط متوسط

X52

≥ 360 ميجا باسكال

≥ 460 ميجا باسكال

نقل الضغط العالي

X60

≥ 415 ميجا باسكال

≥ 520 ميجا باسكال

تطبيقات عالية القوة

X65

≥ 450 ميجا باسكال

≥ 535 ميجا باسكال

النفط والغاز ذو الضغط العالي

X70

≥ 485 ميجا باسكال

≥ 570 ميجا باسكال

خطوط الأنابيب للظروف القاسية


ASTM A106 أنابيب الصلب الكربوني غير الملحومة

درجة

قوة الشد

قوة الغلة

استخدام

درجة ب

≥ 415 MPa

≥ 240 MPa

خدمة درجة حرارة عالية

درجة سي

≥ 485 MPa

≥ 275 MPa

تطبيقات قوة أعلى


عملية إنتاج الأنابيب غير الملحومة

1. إعداد المواد الخام

يستخدم إنتاج أنابيب الصلب غير الملحومة عادة قضبان فولاذية مستديرة أو قضبان صب مستمر كمواد خام. وتشمل المواد الشائعة الكربون الصلب وسبائك الصلب والفولاذ المقاوم للصدأ. قبل الإنتاج ، يجب فحص المواد الخام للتأكد من التركيب الكيميائي والأبعاد وجودة السطح والعيوب الداخلية لضمان تلبيتها لمتطلبات الإنتاج.

2. قطع البليت

بعد الفحص ، يتم قطع القضبان الفولاذية المؤهلة إلى الطول وفقًا للقطر الخارجي للمنتج وسمك الجدار ومتطلبات عملية الإنتاج لضمان دقة الأبعاد واستقرار الإنتاج أثناء عمليات الثقب واللف اللاحقة.

3. التدفئة

ثم يتم تسخين قضبان الفولاذ المقطوعة بشكل موحد في فرن التسخين ، عادة إلى 1100 درجة مئوية إلى 1300 درجة مئوية ، لتحسين مرونة المواد وتقليل مقاومة التشوه ، وخلق ظروف معالجة مناسبة لعملية الثقب اللاحقة.

4. ثقب

يتم تشكيل البليت الصلب عالي الحرارة في أنبوب مجوف عن طريق البثق الدوار لللفات وعمل مغزل في مطحنة ثقب. هذه هي خطوة التشكيل الأساسية في تحويل قضبان الفولاذ الصلب إلى أنبوب مجوف فارغ لإنتاج أنابيب الصلب غير الملحومة.

5. أنبوب المتداول/استطالة

بعد الثقب ، يتم إطالة الأنبوب وتقليل سماكة جداره بواسطة مطحنة الدرفلة ، مما يزيد من طول الأنبوب ويجعل قطره الخارجي وسمك الجدار أقرب إلى المواصفات المستهدفة. هذا يحسن أيضا الهيكل الداخلي ودقة الأبعاد.

6. التحجيم/الحد

بعد التدوير ، يدخل الأنبوب مطحنة تحجيم أو تقليل. تعديلات إضافية على القطر الخارجي ، والاستدارة ، والتفاوتات في الأبعاد تجلب المنتج إلى المواصفات النهائية التي يتطلبها المعيار.

7. المعالجة الحرارية

اعتمادًا على المواد والمتطلبات القياسية ، تخضع الأنابيب الفولاذية غير الملحومة عادةً لمعالجات حرارية مثل التطبيع أو التلدين أو التبريد أو التقسية لتحسين هيكل فحص المعادن وتعزيز القوة والمتانة ومقاومة درجات الحرارة العالية.

8. استقامة

يتم تقويم الأنبوب الصلب الذي يعمل على الساخن باستخدام معدات استقامة لتحسين استقامة الأنبوب وتلبية متطلبات التثبيت القياسية والهندسية.

9. المعالجة السطحية

اعتمادًا على تطبيق المنتج ومتطلبات العملاء ، يمكن أن تخضع الأنابيب الفولاذية غير الملحومة لمعالجات سطحية مثل التزييت أو الطلاء الوقائي من الصدأ أو التخليل أو السفع الرملي أو الغلفنة لتحسين مقاومة التآكل ومظهره.

10. NDT التفتيش واختبار الجودة

تخضع الأنابيب الفولاذية غير الملحومة النهائية لعمليات فحص متعددة للجودة ، بما في ذلك الاختبار بالموجات فوق الصوتية ، والاختبار الهيدروستاتيكي ، واختبار الخصائص الميكانيكية ، وتحليل التركيب الكيميائي ، لضمان الامتثال للمعايير الدولية مثل ASTM و API و EN.

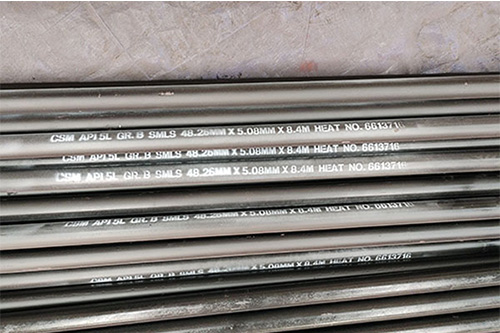

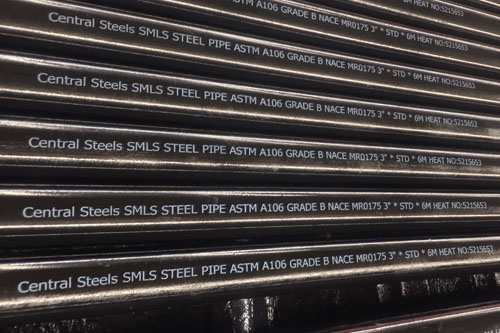

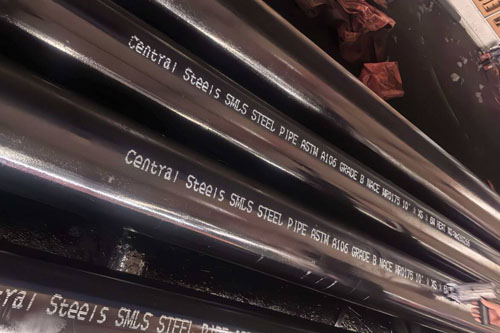

11. الوسم والتتبع

بعد الفحص ، يتم تمييز الأنابيب الفولاذية بالمواصفات والمواد والمعيار ورقم الفرن ومعلومات الشركة المصنعة لإنشاء نظام تتبع كامل للمنتج.

12. التعبئة والتغليف والشحن

يتم تجميع المنتجات النهائية النهائية أو تغليفها أو وضعها في صناديق أو حاويات وفقًا لمتطلبات النقل والمشروع لضمان بقاء المنتج آمنًا وسليمًا أثناء التخزين والمناولة والنقل الدولي.


مجالات تطبيق أنابيب الصلب غير الملحومة
استكشاف وتكرير النفط والغاز
توليد الطاقة (أنابيب المرجل ومبادل الحرارة)
أنظمة هيدروليكية عالية الضغط
التطبيقات الهيكلية والميكانيكية

مزايا الأنابيب غير الملحومةقوة عالية: لا توجد طبقات ملحومة ، مما يجعلها أقوى وأكثر موثوقية لتطبيقات الضغط العالي.
التوحيد: سمك الجدار ثابت والسطح الداخلي السلس.
مقاومة درجات الحرارة العالية: مناسبة لظروف درجات الحرارة القصوى.

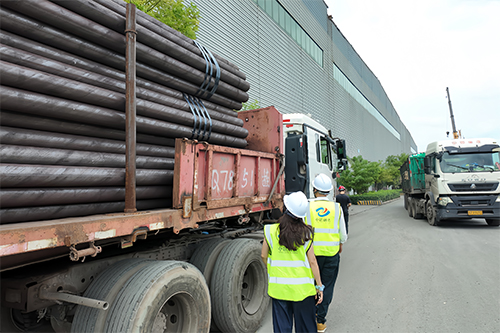

تغليف ونقل الأنابيب غير الملحومة


نقوم بتنسيق جميع أنواع النقل ، بما في ذلك التحميل في حاويات (FCL/LCL) ، وسفن البضائع السائبة ، والنقل بالسكك الحديدية أو الشاحنات للتوصيل البري.


شحن حاوية:



كسر الشحن السائبة:
