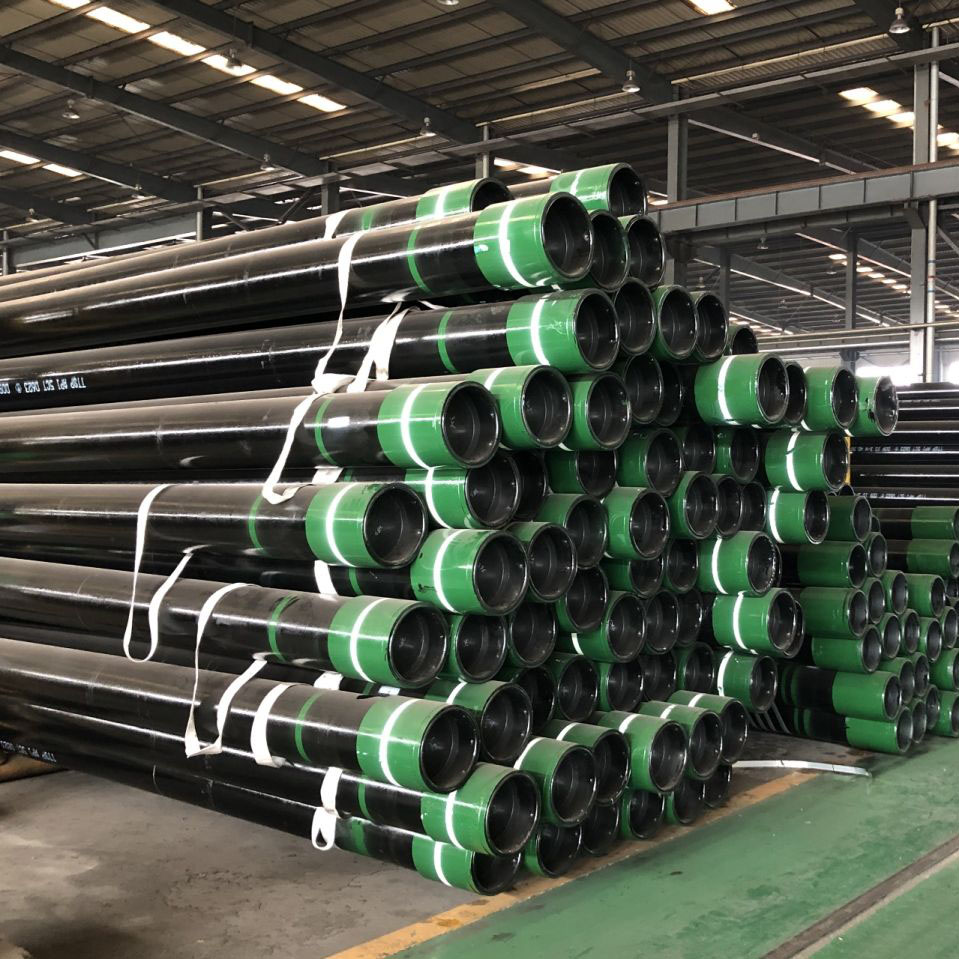

أنابيب الأنابيب

المواد والمعايير

عملية تصنيع تركيبات أنابيب Hastelloy

العمل الساخن: بعد اللف الساخن أو التزوير ، يتم إجراء المعالجة الحرارية اللازمة لتخفيف التوتر وتحسين الخواص الميكانيكية.

العمل البارد: تستخدم عمليات مثل الدرفلة الباردة والرسم البارد لتعزيز قوة وصلابة المادة.

اللحام: يتم استخدام طرق اللحام مثل تيج (غاز التنغستن الخامل) ، أو ميج (غاز خامل معدني) ، أو سماو (لحام قوس معدني محمي) لضمان أن لحام اللحام يمتلك مقاومة تآكل تعادل مقاومة المعادن الأساسية.

حل الصلب:
• C276: 120-1180 درجة مئوية (عادة 1150 درجة مئوية ± 10 درجة مئوية) ، يليه تبريد سريع للمياه.
• C22: 1100-1150 درجة مئوية (عادة 1120 درجة مئوية) ، يليه تبريد سريع للمياه.
• يجب أن يكون التبريد سريعًا بما يكفي لمنع هطول الأمطار للمراحل الثانوية. يجب تقليل وقت النقل من الفرن إلى إخماد.

أنواع تركيبات الأنابيب Hastelloy

تتوفر تركيبات أنابيب Hastelloy بتشكيلات مختلفة لتلبية متطلبات التوصيل والتحكم في التدفق لأنظمة الأنابيب المقاومة للتآكل. تشمل الأنواع الشائعة المرفقين ، المحملات ، الشفاه ، المخفضات ، والقبعات ، التي تستخدم لتغيير اتجاه التدفق ، وإنشاء وصلات الفروع ، وربط أقطار الأنابيب المختلفة ، وإغلاق نهايات الأنابيب.

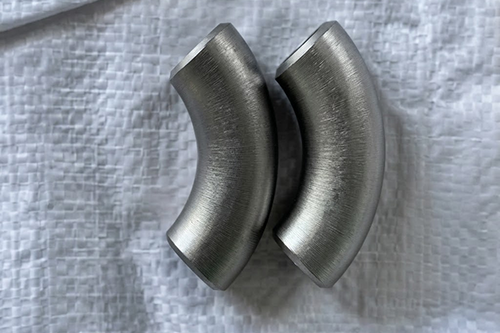

مرفقات Hastelloy

يتم استخدام مرفقات هاستيلوي لتغيير اتجاه التدفق في أنظمة الأنابيب ، عادة بمقدار 45 درجة أو 90 درجة. فهي تساعد على توجيه خطوط الأنابيب حول المعدات والعقبات الهيكلية ومكونات الأنابيب الأخرى مع الحفاظ على مقاومة التآكل في بيئات الخدمة العدوانية.

وتشمل الأنواع الشائعة المرفقين 45 درجة ، والمرفقين 90 درجة ، والانحناءات العودة 180 درجة ، تخضع لمواصفات المنتج المعمول بها والقدرة على التصنيع. قد تتوفر أيضًا تكوينات نصف القطر الطويل والقصير عند التحديد.

مرفقات Hastelloy مناسبة للمعالجة الكيميائية ، والمرافق البتروكيميائية ، وأنظمة التحكم في التلوث ، والتطبيقات الأخرى التي تنطوي على سوائل أكالة.

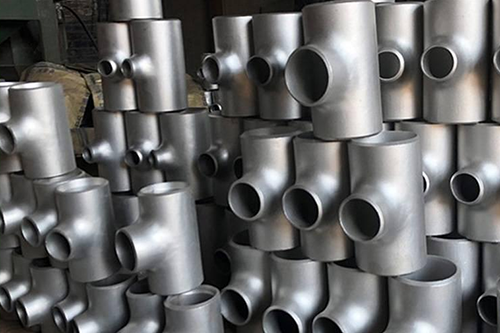

تي شيرت هستيلوي

المحملات Hastelloy هي تركيبات أنابيب تستخدم لإنشاء اتصال فرع ، مما يسمح بانقسام السوائل من خط أنابيب رئيسي أو الجمع مع مسار تدفق آخر. لديهم عادة ثلاث فتحات وتتوفر في تكوينات مثل المحملات متساوية والحد من المحملات.

نقطة الإنطلاق المتساوية لها نفس الحجم الاسمي للتشغيل والفرع ، في حين أن نقطة الإنطلاق المختزلة لها اتصال فرع أصغر.

تستخدم المحملات Hastelloy في خطوط نقل المواد الكيميائية المسببة للتآكل ، ومعدات العمليات ، وأنظمة الأنابيب الصناعية حيث تكون مقاومة الوسائط العدوانية ضرورية.

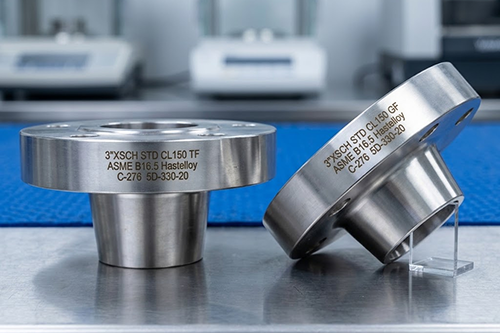

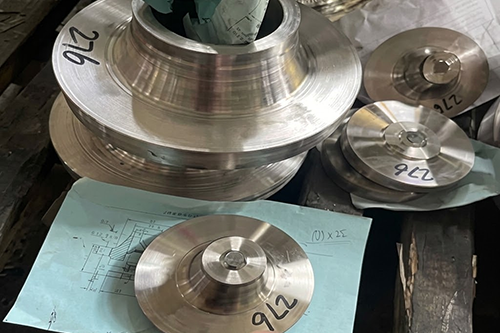

الشفاه Hastelloy



تُستخدم حواف Hastelloy لتوصيل الأنابيب والصمامات والمضخات وغيرها من المعدات في أنظمة الأنابيب التي تتطلب مقاومة ممتازة للتآكل. أنها توفر وصلات قابلة للفصل للتركيب والتفتيش والصيانة واستبدال المعدات. اعتمادًا على تصميم الأنابيب ، يمكن توصيل الشفاه عن طريق ربط حشية لتشكيل مفصل محكم الغلق.

تشمل الأنواع الشائعة شفاه رقبة اللحام ، والشفاه المنزلقة ، والشفاه العمياء ، وشفاه لحام المقبس ، والشفاه الملولبة ، وفقًا للمعايير ومتطلبات التصنيع المعمول بها. أشكال مختلفة من الشفاه مناسبة لمتطلبات توصيل خطوط الأنابيب المختلفة ويمكنها تلبية احتياجات جميع أنواع تصميميات أنظمة خطوط الأنابيب المعقدة.

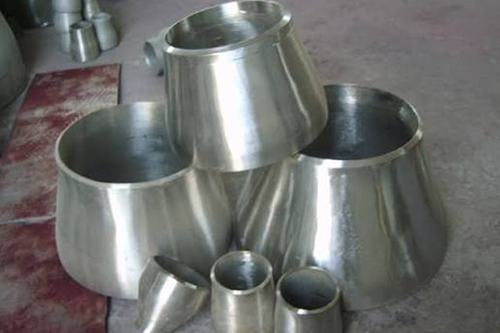

مخفضات Hastelloy

تربط مخفضات Hastelloy الأنابيب ذات الأحجام الاسمية المختلفة وتوفر انتقالًا تدريجيًا بين أقطار الأنابيب الأكبر والأصغر. يتم استخدامها بشكل شائع لاستيعاب التغييرات في متطلبات التدفق ، وتوصيل فوهات المعدات المختلفة ، ومطابقة أقسام الأنابيب بأحجام مختلفة.

نوعان شائعان هما مخفضات متحدة المركز ومخفضات غريب الأطوار. مخفضات متحدة المركز لها محور مشترك وتستخدم عادة عند الحاجة إلى انتقال متماثل. مخفضات غريب الأطوار لها خطوط مركزية أوفست ويمكن اختيارها للحفاظ على قاع أو أعلى أنبوب مستوى ، اعتمادا على ترتيب الأنابيب.

مخفضات Hastelloy مناسبة لأنابيب معالجة التآكل في المصانع الكيميائية والمرافق البتروكيماوية وغيرها من التطبيقات الصناعية التي تتطلب الكثير. يجب اختيار الأبعاد وسمك الجدار والوصلات النهائية وفقًا للمعايير المعمول بها ورسومات المشروع.

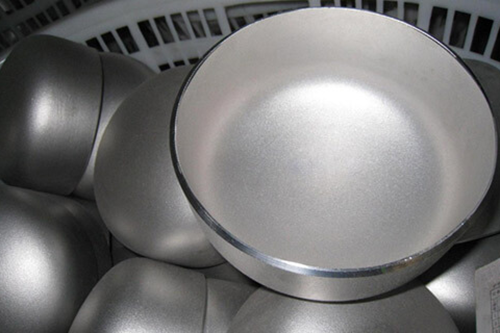

قبعات هاستيلوي

تُستخدم أغطية أنابيب Hastelloy لإغلاق نهاية الأنبوب ، مما يؤدي إلى إنهاء محكم الغلق في نظام الأنابيب. قد يتم تثبيتها في نهايات خط الأنابيب أو وصلات المعدات أو الفروع غير المستخدمة حاليًا ، شريطة أن يكون الغطاء والاتصال مصممان لظروف الخدمة المقصودة.

تتضمن التكوينات الشائعة أغطية لحام المؤخرة وغيرها من تصميمات الإغلاق النهائي المحددة لنظام الأنابيب. تعتمد الأبعاد المطلوبة ، وسمك الجدار ، ونوع الاتصال على حجم الأنبوب ، وضغط التصميم ، ودرجة الحرارة ، مواصفات المنتج القابلة للتطبيق.

التطبيقات

تُستخدم تركيبات أنابيب Hastelloy بشكل شائع في:

مصانع المعالجة الكيميائية
مرافق البتروكيماويات والتكرير
أنظمة إنتاج الأحماض والمناولة الكيميائية
أنظمة إزالة الكبريت من غاز المداخن
معدات مكافحة التلوث
أنظمة الأنابيب البحرية والبحرية
مرافق معالجة مياه الصرف الصحي
المعالجة الكيميائية الصيدلانية والمتخصصة
المبادلات الحرارية ومعدات العمليات
أنظمة الأنابيب التي تنقل السوائل والغازات المسببة للتآكل
