أنابيب الصلب saw

تم تصميم أنابيب المنشار المصنوعة من الفولاذ الكربوني (القوس المغمور اللولبي الملحوم) للمشاريع ذات القطر الكبير التي تتطلب قوة ومرونة فائقة. تضمن تقنية اللحام اللولبي الفريدة توزيعًا موحدًا للضغط ، مما يجعل هذه الأنابيب مثالية لأنظمة نقل النفط والغاز والمياه لمسافات طويلة.

استفسار فوري

الوصف
عملية
صور

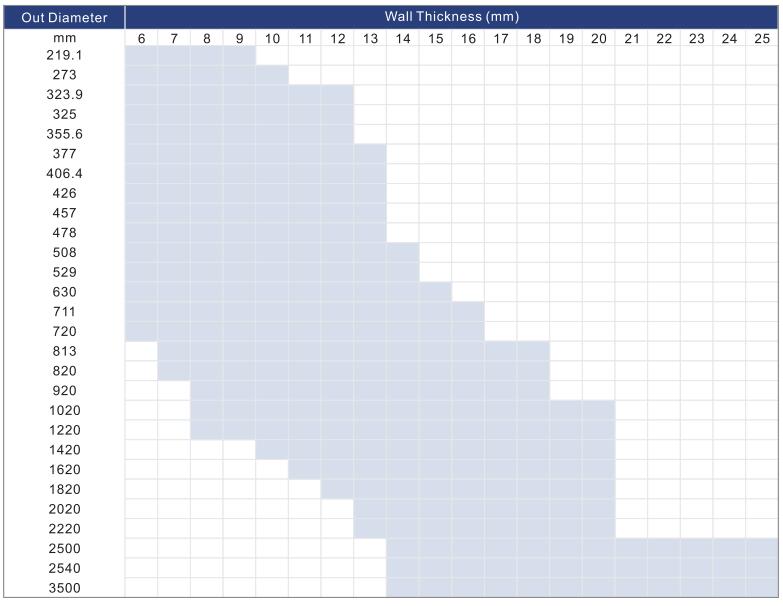

المواصفات الرئيسية
قطر الدائرة: 219-3620
سمك الجدار: من 6 من إلى 25 من

الطول: 5.8/6\ 11.8/12/18/32 متر

المعايير والدرجة: ASTM A53: Gr. أ ، ج. ب ؛ API 5 لتر: غرام. أ ، ج. B ، X42 ، X46 ، X52 ، X56 ، X60 ، X65 PSL1 و PSL2 ؛ ASTM A252 ، ASTM A500 ، JIS G3466 ، AN/NZS 1163 ، NZS1074 ، EN10219 ، EN10217 وما إلى ذلك.

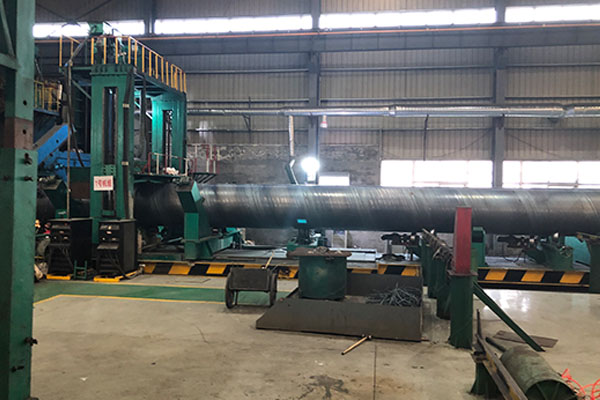

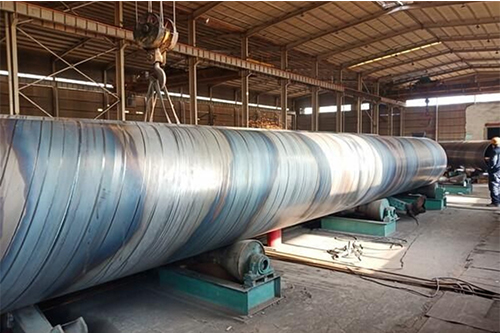

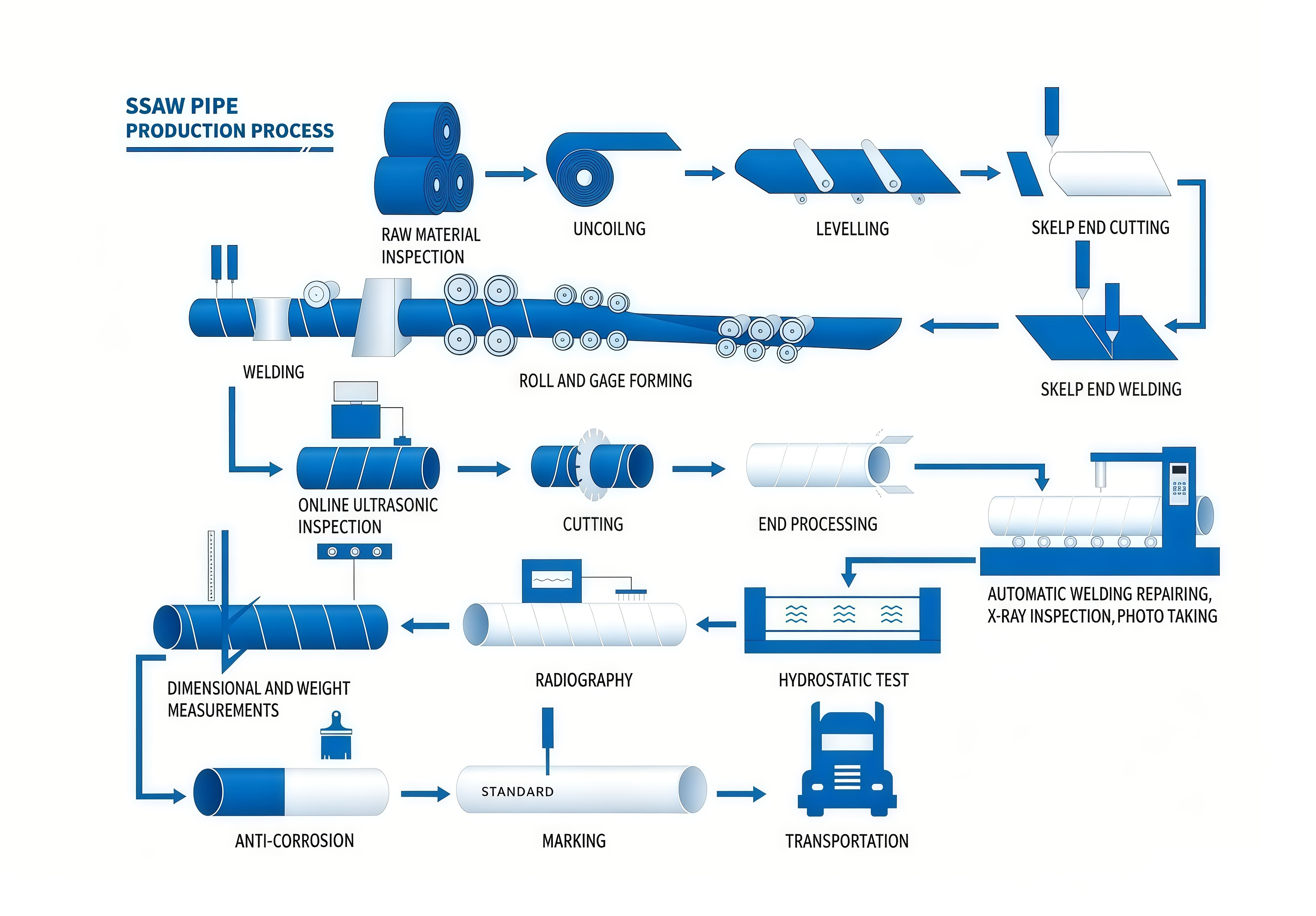

عملية تصنيع كومة أنابيب الصلب SSAW

يتم تصنيع أكوام أنابيب الصلب saw (ملحومة بالقوس المغمور اللولبي) من خلال عملية لحام القوس المغمور وتشكيل مستمر باستخدام لفائف الصلب وأسلاك اللحام والتدفق. يتم التحكم في عملية الإنتاج بالكامل بشكل صارم مع مراحل فحص متعددة لضمان السلامة الهيكلية وجودة اللحام والامتثال للمعايير الدولية.

1. فحص المواد الخام

تستخدم الملفات الفولاذية وأسلاك اللحام والتدفق كمواد خام أولية ، ويجب أن تخضع جميع المواد لعمليات تفتيش فيزيائية وكيميائية صارمة قبل الإنتاج لضمان الامتثال للمواصفات والمعايير المطلوبة.

2. لحام نهاية لفائف (ربط الشريط)

يتم ربط طرفي الرأس والذيل للشرائط الفولاذية باستخدام اللحام القوسي المغمور بسلك واحد أو سلك مزدوج لضمان الإنتاج المستمر ، كما يتم إجراء أي لحام لإصلاح هيكل الأنبوب باستخدام اللحام القوسي المغمور الأوتوماتيكي.

3. إعداد ما قبل التشكيل

قبل التشكيل ، يخضع الشريط الفولاذي للتسوية ، وتقليم الحواف ، والطحن ، وتنظيف السطح ، والنقل ، وعمليات الثني المسبق لضمان جودة التشكيل المستقر وأداء اللحام.

4. نظام التحكم في الضغط الهيدروليكي

يستخدم مقياس ضغط التلامس الكهربائي للتحكم في ضغط الأسطوانات الهيدروليكية على جانبي نظام الناقل ، مما يضمن تغذية الشريط على نحو سلس ومستقر أثناء عملية التشكيل.

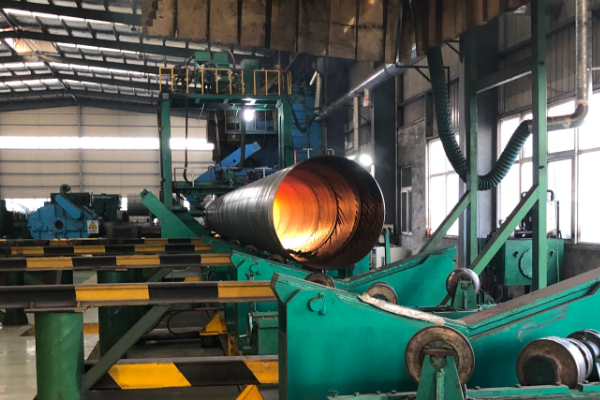

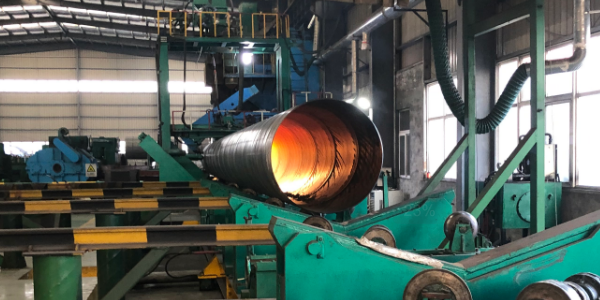

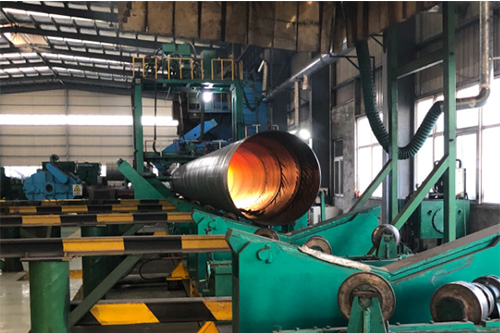

5. عملية تشكيل دوامة

يتم تشكيل الشريط الفولاسي في أنبوب حلزوني باستخدام إما أنظمة التحكم الخارجي أو التحكم الداخلي ، مما يضمن زاوية حلزونية دقيقة وهندسة أنابيب متسقة.

6. السيطرة على الفجوة لحام

يتم تطبيق نظام التحكم في فجوة اللحام لتنظيم فتحة لحام اللحام بدقة ، وضمان أن قطر الأنبوب ، وعدم المحاذاة ، وفجوة اللحام تلبي متطلبات عملية اللحام الصارمة.

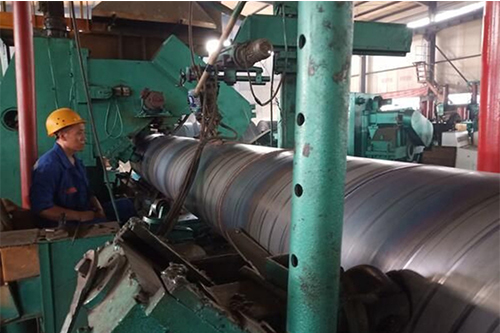

7. لحام القوس المغمور (منشار)

يتم تنفيذ اللحامات الداخلية والخارجية باستخدام معدات اللحام القوسي المغمور بسلك واحد أو مزدوج (مثل أنظمة لحام لينكون) ، مما يضمن أداء القوس المستقر ، والاختراق العميق ، وقوة اللحام العالية.

8. التفتيش بالموجات فوق الصوتية عبر الإنترنت

تخضع جميع طبقات اللحام لاختبار الموجات فوق الصوتية المستمر عبر الإنترنت (UT) ، ويقوم النظام تلقائيًا بالكشف عن العيوب ، ومشغلات الإنذار ، وتحديد مواقع العيوب لتعديل العملية فورًا.

9. قطع الأنابيب

يتم قطع الأنابيب المشكلة باستمرار إلى أطوال فردية باستخدام آلات قطع البلازما الهوائية بدقة عالية وحواف قطع نظيفة.

10. فحص المادة الأولى

تخضع كل دفعة من الأنابيب لفحص دقيق من أول قطعة يغطي الخواص الميكانيكية والتركيب الكيميائي وحالة الانصهار وجودة سطح اللحام ونتائج الاختبارات غير المدمرة لضمان استقرار العملية قبل إطلاق الإنتاج الكامل.

11. إعادة فحص وإصلاح دون اتصال بالإنترنت

يتم إعادة فحص الأقسام التي تم تمييزها أثناء اختبار الموجات فوق الصوتية عبر الإنترنت باستخدام الاختبار اليدوي بالموجات فوق الصوتية والتفتيش بالأشعة السينية ؛ يتم إصلاح أي عيوب تم اكتشافها وإعادة اختبارها حتى يتم تأكيد التأهيل الكامل.

12. T-المشتركة واللحام التفتيش العبور

يتم فحص اللحامات الشريطية والتقاطعات بين اللحامات اللولبية والمفاصل T باستخدام التلفزيون بالأشعة السينية أو اختبار الأفلام الشعاعية لضمان سلامة اللحام في نقاط التوتر الحرجة.

13. اختبار هيدروستاتيكي

يخضع كل أنبوب فولاذية لاختبار ضغط هيدروستاتيكي كامل باستخدام أنظمة إغلاق شعاعية ، حيث يتم التحكم بدقة في ضغط الاختبار ومدته بواسطة أنظمة محوسبة ، مع تسجيل تلقائي وطباعة نتائج الاختبار.

14. معالجة نهاية

يتم تشكيل أطراف الأنابيب بتحكم دقيق في التربيع والزاوية المائلة وأبعاد وجه الجذر لضمان أداء دقيق للحام والتركيب في المجال.

التطبيقات
أنابيب نقل النفط والغاز
نقل المياه والصرف الصحي
التطبيقات الهيكلية للخدمة الشاقة

المزايا
فعالة من حيث التكلفة للأنابيب ذات القطر الكبير
إنتاج حجم مرن من لفائف الصلب
مناسب لمشاريع خطوط الأنابيب لمسافات طويلة
كفاءة إنتاج عالية
قوة لحام جيدة والاستقرار
مجموعة واسعة من التطبيقات
مثالية للتكديس والاستخدام الهيكلي

تصنيف الأنابيب الفولاذية المنشار

الفئة (Category)	النوع الفرعي (Sub-Type)	الوصف (Description)
حسب التطبيق (By Application)	أنابيب خطوط SSAW	تستخدم لنقل النفط والغاز والمياه لمسافات طويلة، ومناسبة لأنظمة النقل ذات الضغط منخفض إلى المتوسط.
	أنابيب مياه SSAW	تُطبق في إمدادات المياه البلدية، والصرف الصحي، والري، ومشاريع تحويل المياه.
	أنابيب إنشائية SSAW	تُستخدم في هياكل البناء، والإطارات الفولاذية، والجسور، وتطبيقات الهندسة العامة.
	أنابيب الخوازيق SSAW	مصممة لتأسيس الخوازيق، وبناء الموانئ، والمنشآت البحرية، وهندسة الأساسات العميقة.
	أنابيب الجرافات SSAW	تُستخدم في أعمال التكريك، ونقل الملاط، وأنظمة توصيل مواد التعدين.
حسب المعيار (By Standard)	أنابيب SSAW معيار API 5L	تستخدم بشكل أساسي في خطوط أنابيب نقل النفط والغاز مع متطلبات PSL1/PSL2.
	أنابيب SSAW معيار ASTM	تُستخدم عادة للتطبيقات الإنشائية والهندسة العامة (مثل ASTM A252 و A139).
	أنابيب SSAW معيار EN	أنابيب بالمواصفات الأوروبية المستخدمة في البناء وأنظمة خطوط الأنابيب الضغطية.
	أنابيب SSAW معيار GB/T	المعيار الوطني الصيني لنقل السوائل والاستخدام الإنشائي.
حسب درجة الضغط (By Pressure Grade)	أنابيب SSAW منخفضة الضغط	تُستخدم لأنظمة نقل المياه والأهوية والسوائل غير الحرجة.
	أنابيب SSAW متوسطة الضغط	مناسبة لخطوط الأنابيب البلدية وأنظمة السوائل الصناعية.
	أنابيب SSAW عالية الضغط	تُطبق في نقل النفط والغاز وخطوط الأنابيب الهندسية الحرجة.
حسب درجة المادة (By Material Grade)	أنابيب SSAW من الصلب الكربوني	النوع الأكثر شيوعاً، وتوفر قوة جيدة وتكلفة اقتصادية.
	أنابيب SSAW من الصلب السبائكي	محسنة بعناصر الكروم والموليبدنوم والنيكل لقوة أعلى ومقاومة للتآكل.
	أنابيب SSAW من الصلب الطري	أنابيب من الصلب منخفض الكربون تُستخدم للتطبيقات الإنشائية العامة وتطبيقات الضغط المنخفض.
حسب المعالجة السطحية (By Surface Treatment)	أنابيب SSAW سوداء	أنابيب ذات تشطيب المصنع تُستخدم للتطبيقات الإنشائية والصناعية العامة.

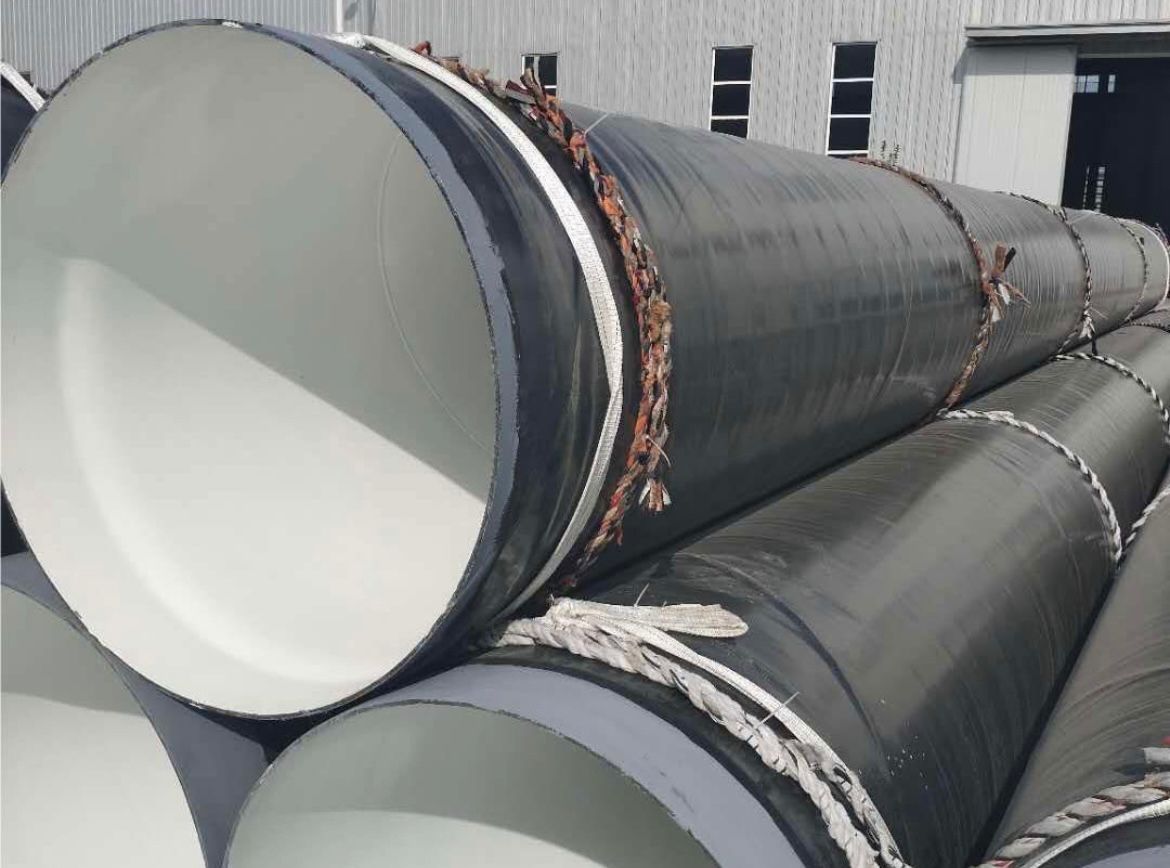

	أنابيب SSAW مطلية	تتضمن طلاء 3PE أو FBE أو الايبوكسي للحماية من التآكل.
	أنابيب SSAW مجلفنة	أنابيب مطلية بالزنك تُستخدم في البيئات الخارجية وعالية التآكل.
حسب نوع النهاية (By End Type)	نهايات مستوية (PE)	نهاية مسطحة للاتصال والتصنيع العام.
	نهايات مشطوبة (BE)	مجهزة لأعمال اللحام في مشاريع تركيب خطوط الأنابيب.

التحليل الكيميائي والخواص الميكانيكية لأنابيب الصلب SSAW

المعيار (Standard)	الدرجة (Grade)	التركيب الكيميائي (الحد الأقصى %)					الخواص الميكانيكية (الحد الأدنى ميغاباسكال)
		C	Si	Mn	P	S	مقاومة الشد (Tensile Strength)	مقاومة الخضوع (Yield Strength)
API 5L PSL1	A	0.22	–	0.9	0.03	0.03	335	210
	B	0.26	–	1.2	0.03	0.03	415	245
	X42	0.26	–	1.3	0.03	0.03	415	290
	X46	0.26	–	1.4	0.03	0.03	435	320
	X52	0.26	–	1.4	0.03	0.03	460	360
	X56	0.26	–	1.4	0.03	0.03	490	390
	X60	0.26	–	1.4	0.03	0.03	520	415
	X65	0.26	–	1.45	0.03	0.03	535	450
	X70	0.26	–	1.65	0.03	0.03	570	485
API 5L PSL2	B	0.22	0.45	1.2	0.025	0.015	415	245
	X42	0.22	0.45	1.3	0.025	0.015	415	290
	X46	0.22	0.45	1.4	0.025	0.015	435	320
	X52	0.22	0.45	1.4	0.025	0.015	460	360
	X56	0.22	0.45	1.4	0.025	0.015	490	390
	X60	0.12	0.45	1.6	0.025	0.015	520	415
	X65	0.12	0.45	1.6	0.025	0.015	535	450
	X70	0.12	0.45	1.7	0.025	0.015	570	485
	X80	0.12	0.45	1.85	0.025	0.015	625	555
ASTM A53	A	0.25	0.1	0.95	0.05	0.045	330	205
	B	0.3	0.1	1.2	0.05	0.045	415	240
ASTM A252	1	–	–	–	0.05	–	345	345
	2	–	–	–	0.05	–	414	414
	3	–	–	–	0.05	–	455	455
EN 10217-1	P195TR1	0.13	0.35	0.7	0.025	0.02	320	320
	P195TR2	0.13	0.35	0.7	0.025	0.02	320	320
	P235TR1	0.16	0.35	1.2	0.025	0.02	360	360
	P235TR2	0.16	0.35	1.2	0.025	0.02	360	360
	P265TR1	0.2	0.4	1.4	0.025	0.02	410	410
	P265TR2	0.2	0.4	1.4	0.025	0.02	410	410
EN 10217-2	P195GH	0.13	0.35	0.7	0.025	0.02	320	320
	P235GH	0.16	0.35	1.2	0.025	0.02	360	360
	P265GH	0.2	0.4	1.4	0.025	0.02	410	410
EN 10217-5	P235GH	0.16	0.35	1.2	0.025	0.02	360	360
	P265GH	0.2	0.4	1.4	0.025	0.02	410	410
EN 10219-1	S235JRH	0.17	–	1.4	0.04	0.04	360	360
	S275JOH	0.2	–	1.5	0.035	0.035	410	410
	S275J2H	0.2	–	1.5	0.03	0.03	410	410
	S355JOH	0.22	0.55	1.6	0.035	0.035	470	470
	S355J2H	0.22	0.55	1.6	0.03	0.03	470	470
	S355K2H	0.22	0.55	1.6	0.03	0.03	470	470
