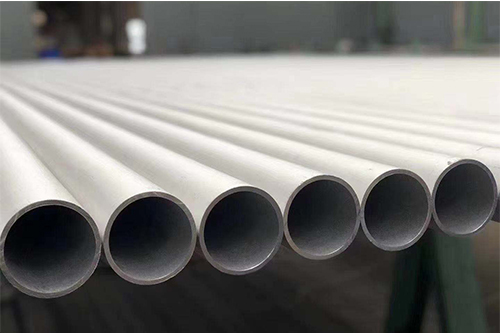

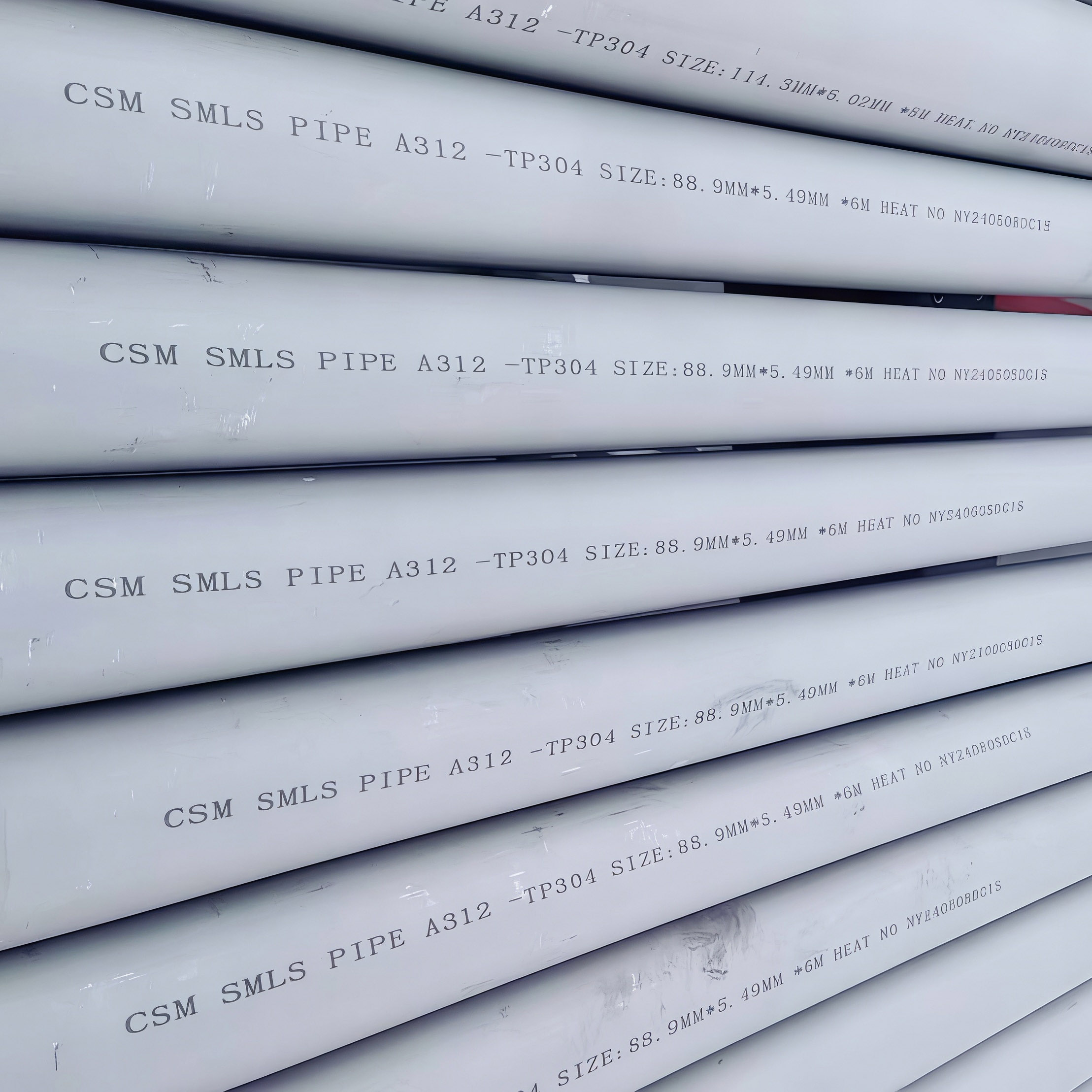

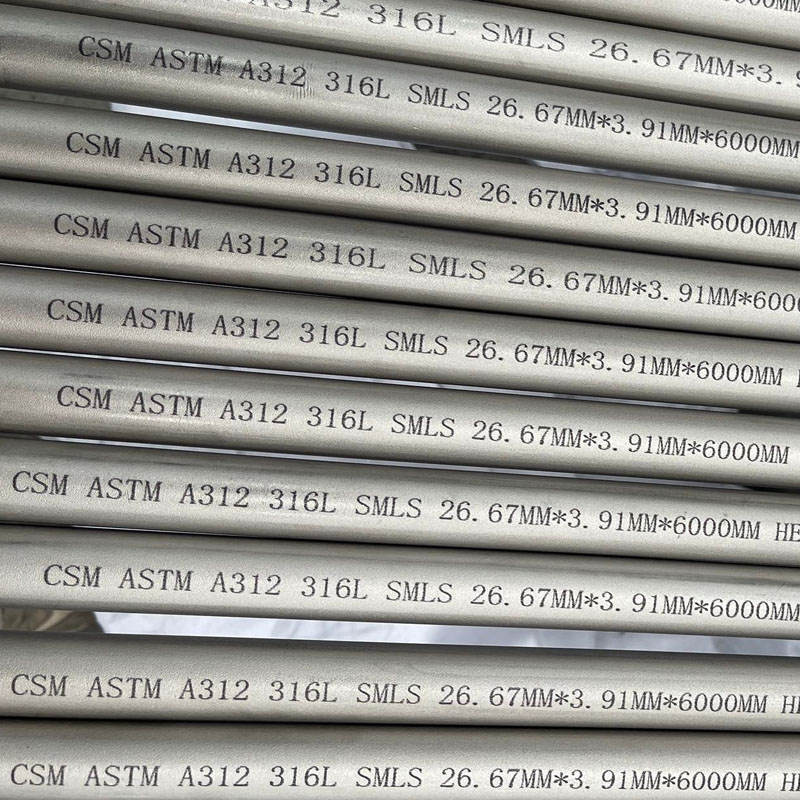

ماسورة من الفولاذ المقاوم للصدأ غير ملحومة

يتم تصنيع أنابيبنا غير الملحومة من الفولاذ المقاوم للصدأ باستخدام أحدث عمليات البثق والرسم البارد ، مما يضمن قوة فائقة وتوحيد وموثوقية. هذه الأنابيب مثالية لتطبيقات الضغط العالي ودرجة الحرارة العالية.

استفسار فوري

الوصف
عملية
صور

المواصفات الرئيسية
القطر: 1/2 بوصة إلى 24 بوصة (21.34 إلى 609.6)
سمك الجدار: 1.65 100-50

المعايير: ASTM A312 ، ASTM A213 ، EN 10216-5 ، JIS G3459

مواد: 304/304L ، 316/316L ، 320 ، 310S ، 904L ، دوبلكس 2205

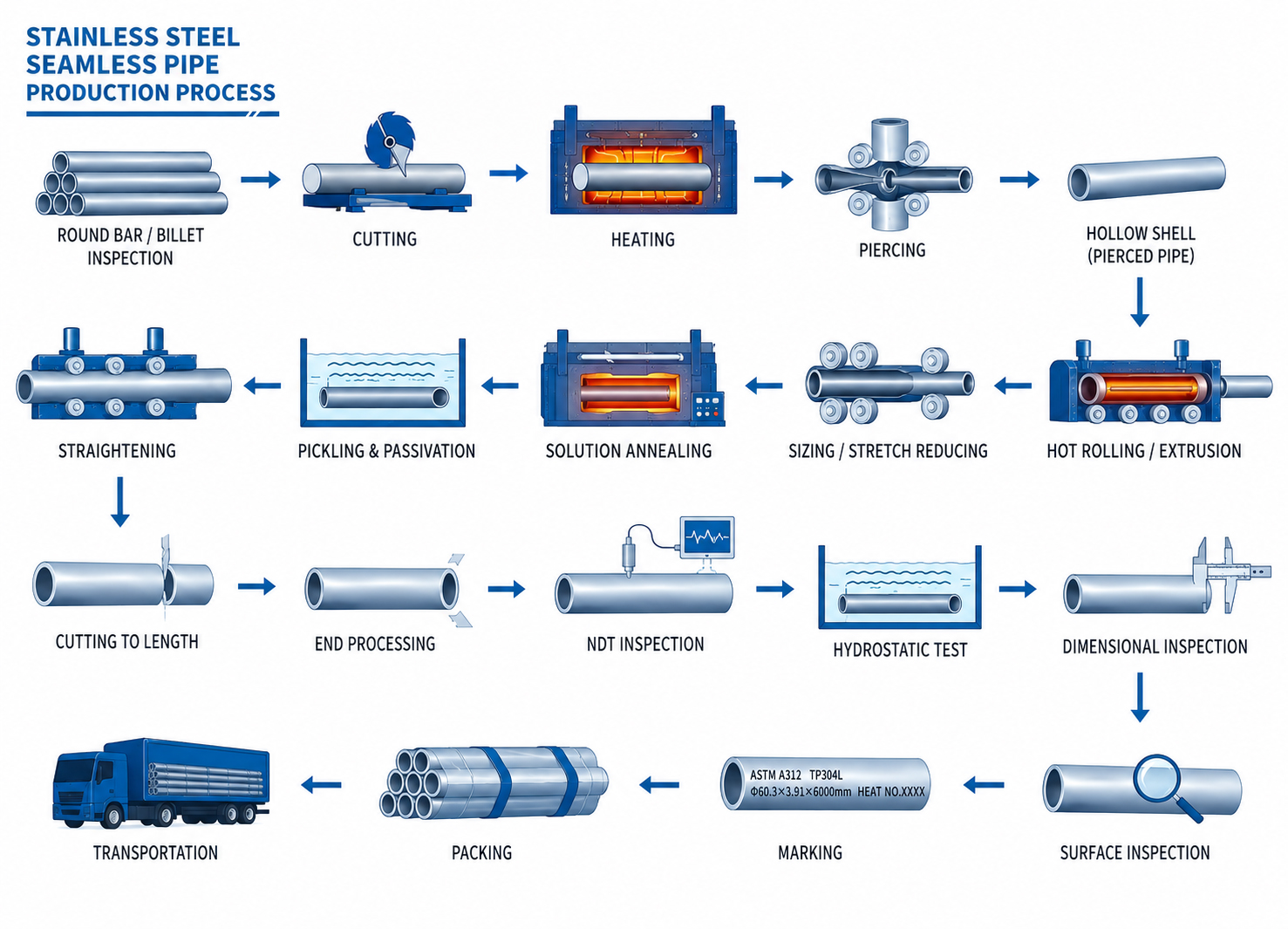

عملية الإنتاج
إعداد البليت: يتم تسخين قضبان الفولاذ المقاوم للصدأ عالية الجودة إلى درجة حرارة عالية.
البثق: يتم بثق البليت من خلال قالب لتشكيل قذيفة مجوفة.
الرسم على البارد: تتم معالجة الأنبوب أكثر من خلال السحب على البارد لتحقيق أبعاد دقيقة وإنهاء السطح.
المعالجة الحرارية: يتم إجراء التلدين المحلول لاستعادة البنية المجهرية وتعزيز الخصائص.
الفحص: تخضع الأنابيب لاختبارات صارمة ، بما في ذلك الاختبارات فوق الصوتية والهيدروستاتيكية ، لضمان الجودة.

الحجم (NPS)	القطر الخارجي (مم)	سُمك الجدار الاسمي (مم)
		ASME B36.19M				ASME B36.10M
		SCH 5S	SCH 10S	SCH 40S	SCH 80S	SCH 5	SCH 10	SCH 20	STD	XS
1/2	21.34	1.65	2.11	2.77	3.73	1.65	2.11	—	2.77	3.73
3/4	26.67	1.65	2.11	2.87	3.91	1.65	2.11	—	2.87	3.91
1	33.4	1.65	2.77	3.38	4.55	1.65	2.77	—	3.38	4.55
1 1/4	42.16	1.65	2.77	3.56	4.85	1.65	2.77	—	3.56	4.85
1 1/2	48.26	1.65	2.77	3.68	5.08	1.65	2.77	—	3.68	5.08
2	60.33	1.65	2.77	3.91	5.54	1.65	2.77	—	3.91	5.54
2 1/2	73.03	2.11	3.05	5.16	7.01	2.11	3.05	—	5.16	7.01
3	88.9	2.11	3.05	5.49	7.62	2.11	3.05	—	5.49	7.62
3 1/2	101.6	2.11	3.05	5.74	8.08	2.11	3.05	—	5.74	8.08
4	114.3	2.11	3.05	6.02	8.56	2.11	3.05	—	6.02	8.56
5	141.3	2.77	3.4	6.55	9.53	2.77	3.4	—	6.55	9.53
6	168.28	2.77	3.4	7.11	10.97	2.77	3.4	—	7.11	10.97
8	219.08	2.77	3.76	8.18	12.7	2.77	3.76	6.35	8.18	12.7
10	273.05	3.4	4.19	9.27	12.7	3.4	4.19	6.35	9.27	12.7
12	323.85	3.96	4.57	9.53	12.7	3.96	4.57	6.35	9.53	12.7
14	355.6	3.96	4.78	9.53	12.7	3.96	6.35	7.92	9.53	12.7
16	406.4	4.19	4.78	9.53	12.7	4.19	6.35	7.92	9.53	12.7
18	457.2	4.19	4.78	9.53	12.7	4.19	6.35	7.92	9.53	12.7
20	508	4.78	5.54	9.53	12.7	4.78	6.35	9.53	9.53	12.7
22	558.8	4.78	5.54			4.78	6.35	9.53	9.53	12.7
24	609.6	5.54	6.35	9.53	12.7	5.54	6.35	9.53	9.53	12.7

تصنيف

الفئة (Category)	معيار ASTM (ASTM Standard)	التعريف (Definition)
أنابيب الضغط الصناعية	ASTM A312	المعيار الخاص بأنابيب الصلب الأوستنيتي غير القابل للصدأ بدون سحب المستخدمة في الأنظمة الصناعية وأنظمة الضغط والمقاومة للتآكل.
أنابيب الغلايات والمبادلات الحرارية	ASTM A213	المعيار الخاص بأنابيب الصلب السبائكي الفريتي والأوستنيتي بدون سحب المستخدمة في الغلايات ومسخنات الفائق والمبادلات الحرارية.
أنابيب الخدمات العامة	ASTM A269	المعيار الخاص بأنابيب الصلب الأوستنيتي غير القابل للصدأ بدون سحب والمخصصة لتطبيقات الخدمة العامة.
أنابيب محطات الطاقة ذات درجات الحرارة العالية	ASTM A376	المعيار الخاص بأنابيب الصلب الأوستنيتي غير القابل للصدأ بدون سحب والمصممة للخدمة في محطات التوليد المركزية ذات درجات الحرارة العالية.
أنابيب الستانلس ستيل المزدوج (Duplex)	ASTM A789	المعيار الخاص بأنابيب الصلب المزدوج (الفريتي/الأوستنيتي) غير القابل للصدأ بدون سحب للخدمة العامة.
أنابيب الستانلس ستيل المزدوج (Duplex)	ASTM A790	المعيار الخاص بأنابيب الصلب المزدوج (الفريتي/الأوستنيتي) غير القابل للصدأ بدون سحب للتطبيقات الصناعية وتطبيقات الضغط.
الأنابيب الفريتية / المارتنسيتية	ASTM A268	المعيار الخاص بأنابيب الصلب الفريتي والمارتنسيتي غير القابل للصدأ بدون سحب للخدمة العامة ومقاومة الحرارة.
أنابيب الدقة ذات الأقطار الصغيرة	ASTM A632	المعيار الخاص بأنابيب الصلب الأوستنيتي غير القابل للصدأ بدون سحب ذات الأقطار الصغيرة المستخدمة في تطبيقات الدقة والأجهزة الدقيقة.
الأنابيب الميكانيكية	ASTM A511	المعيار الخاص بالأنابيب الميكانيكية المصنوعة من الستانلس ستيل بدون سحب والقضبان المجوفة لأغراض التصنيع والتطبيقات الميكانيكية.
معيار المتطلبات العامة	ASTM A1016 / A1016M	المواصفات العامة التي تغطي الاختبار، الفحص، التفاوتات، التركيب الكيميائي، والمتطلبات الفنية لأنابيب الصلب غير القابل للصدأ والصلب السبائكي.

التطبيقات

استكشاف وتكرير النفط والغاز
توليد الطاقة (أنابيب المرجل ومبادل الحرارة)
صناعات الأدوية والتكنولوجيا الحيوية
أنظمة هيدروليكية عالية الضغط
محطات الطاقة الحرارية والنووية

المزايا

قوة عالية: لا توجد طبقات ملحومة ، مما يجعلها أقوى وأكثر موثوقية لتطبيقات الضغط العالي.
التوحيد: سمك الجدار ثابت والسطح الداخلي السلس.
مقاومة درجات الحرارة العالية: مناسبة لظروف درجات الحرارة القصوى.
مقاومة التآكل: أداء ممتاز في البيئات المسببة للتآكل.
