Tipos de tubería de revestimiento:
Revestimiento sin costura (diámetro pequeño, diámetro medio)
Revestimiento ERW (diámetro medio)
Boquilla de revestimiento
Acoplamiento de revestimiento
Aplicaciones de la tubería de revestimiento:
Revestimiento de extracción de pozos petrolíferos
revestimiento de pozo de sondeo
revestimiento de pozo de sondeo
Conexiones de tubería de revestimiento
API 5CT se aplica a las siguientes conexiones que cumplen con API SPEC 5B:
• SC: tubería de revestimiento de rosca redonda corta
• LC: tubería de revestimiento de rosca redonda larga
• BC: tubería de revestimiento de rosca a tope
• NU: tubería sin recalcado
• EU: tubería con recalcado externo
• IJ: conexiones de tubería integrales
4 grupos de grados
• Grupo 1: Todos los tubos y tuberías de revestimiento en los grados H, J, K, N y R
• Grupo 2: Todos los tubos y tuberías de revestimiento en los grados C, L, M y T
• Grupo 3: Todos los tubos y tuberías de revestimiento en el grado P
• Grupo 4: Todos los tubos y tuberías de revestimiento en el grado Q
Composición química de tuberías de revestimiento y producción de acero API 5CT:
| Composición química, fracción de masa (%) | |||||||||||||||
| Grupo | Calificación | Tipo | do | Minnesota | Mes | Cr | Ni | Cu | PAG | S | Si | ||||
| Mín. | Máx. | Mín. | Máx. | Mín. | Máx. | Mín. | Máx. | Máx. | Máx. | Máx. | Máx. | Máx. | |||
| 1 | H40 | – | – | – | – | – | – | – | – | – | – | – | 0,03 | 0,030 | – |
| J55 | – | – | – | – | – | – | – | – | – | – | – | 0,03 | 0,030 | – | |
| K55 | – | – | – | – | – | – | – | – | 0,03 | 0,030 | – | ||||
| N80 | 1 | – | – | – | – | – | – | – | – | – | – | 0,03 | 0,030 | – | |
| N80 | Q | – | – | – | – | – | – | – | – | – | – | 0,03 | 0,030 | – | |
| R95 | – | – | 0,45 | – | 1,90 | – | – | – | – | – | – | 0,03 | 0,030 | 0,45 | |
| 2 | M65 | – | – | – | – | – | – | – | – | – | – | – | 0,03 | 0,030 | – |
| L80 | 1 | – | 0,43 | – | 1,90 | – | – | – | – | 0,25 | 0,35 | 0,03 | 0,030 | 0,45 | |
| L80 | 9Cr | – | 0,15 | 0,30 | 0,60 | 0,90 | 1.10 | 8.00 | 10.00 | 0,50 | 0,25 | 0,02 | 0,010 | 1.00 | |
| L80 | 13Cr | 0,15 | 0,22 | 0,25 | 1.00 | – | – | 12.00 | 14.00 | 0,50 | 0,25 | 0,02 | 0,010 | 1.00 | |
| C90 | 1 | – | 0,35 | – | 1.20 | 0,25 | 0,85 | – | 1,50 | 0,99 | – | 0,02 | 0,010 | – | |
| T95 | 1 | – | 0,35 | – | 1.20 | 0,25 | 0,85 | 0,40 | 1,50 | 0,99 | – | 0,02 | 0,010 | – | |
| C110 | – | – | 0,35 | – | 1.20 | 0,25 | 1.00 | 0,40 | 1,50 | 0,99 | – | 0,02 | 0,005 | – | |
| 3 | P110 | – | – | – | – | – | – | – | – | – | – | – | 0,03 | 0,030 | – |
| 4 | Pregunta 125 | 1 | – | 0,35 | – | 1.35 | – | 0,85 | – | 1,50 | 0,99 | – | 0,02 | 0,010 | – |
Propiedades mecánicas de tuberías de revestimiento y producción de acero API 5CT:
| Propiedades mecánicas | ||||||||
| Grupo | Grado de acero | Tipo | Total | Resistencia a la fluencia (Mpa) | Resistencia a la tracción (Mpa) | Dureza máxima. | ||
| % | mín. | máx. | MPa | CDH | HWB | |||
| 1 | H40 | – | 0,5 | 276 | 552 | 414 | – | – |
| J55 | – | 0,5 | 379 | 552 | 517 | – | – | |
| K55 | – | 0,5 | 379 | 552 | 655 | – | – | |
| N80 | 1 | 0,5 | 552 | 758 | 689 | – | – | |
| N80 | Q | 0,5 | 552 | 758 | 689 | – | – | |
| R95 | – | 0,5 | 655 | 758 | 724 | – | – | |
| 2 | M65 | – | 0,5 | 448 | 586 | 586 | 22 | 235 |
| L80 | 1 | 0,5 | 552 | 655 | 655 | 23 | 241 | |
| L80 | 9Cr | 0,5 | 552 | 655 | 655 | 23 | 241 | |
| L80 | 13Cr | 0,5 | 552 | 655 | 655 | 23 | 241 | |
| C90 | 1 | 0,5 | 621 | 724 | 689 | 25.4 | 255 | |
| T95 | 1 | 0,5 | 655 | 758 | 724 | 25.4 | 255 | |
| C110 | – | 0,7 | 758 | 828 | 793 | 30 | 286 | |
| 3 | P110 | – | 0.6 | 758 | 965 | 862 | – | – |
| 4 | Pregunta 125 | 1 | 0,65 | 862 | 1034 | 931 | – | |

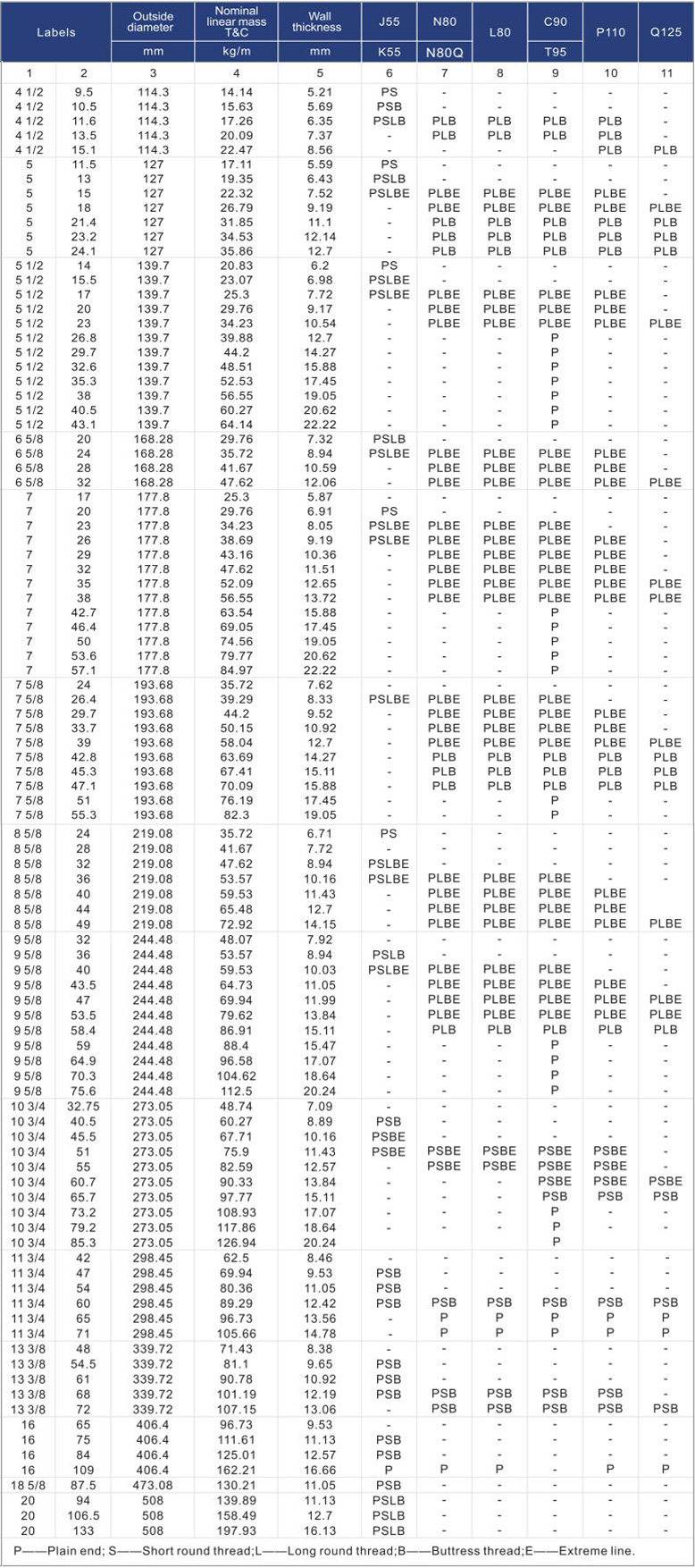

Tabla de tamaños de tubería de revestimiento
A continuación se muestran los tamaños típicos de tubería de revestimiento y sus rangos de peso. Otros tamaños y espesores de pared están disponibles bajo pedido. Todas las dimensiones deben especificarse indicando: diámetro exterior (OD) × espesor de pared × grado × rango de longitud.
|
Diámetro exterior (pulgadas) |
Libras disponibles (libras por pie) |
|
4-1/2 |
9,50 PPF a 15,10 PPF |
|
5 |
11,50 PPF a 24,10 PPF |
|
5-1/2 |
14,00 PPF a 43,10 PPF |
|
6-5/8 |
20,00 PPF a 32,00 PPF |
|
7 |
17,00 PPF a 57,10 PPF |
|
7-5/8 |
24,00 PPF a 55,30 PPF |
|
7-3/4 |
46,10 FPP |
|
8-5/8 |
24,00 PPF a 49,00 PPF |
|
9-5/8 |
32,30 PPF a 75,60 PPF |
|
10-3/4 |
32,75 PPF a 85,30 PPF |
|
11-3/4 |
42,00 PPF a 71,00 PPF |
|
13-3/8 |
48,00 PPF a 72,00 PPF |
|
16 |
65,00 PPF a 109,00 PPF |
|
18-5/8 |
87,50 PPF |
|
20 |
94,00 PPF a 133,00 PPF |
Tabla de medidas de tubos
|
Diámetro exterior (pulgadas) |
Libras correspondientes (libras por pie) |
|
1.050 |
1,14 PPF a 1,54 PPF |
|
1.315 |
1,70 PPF a 2,24 PPF |
|
1.660 |
2,09 PPF a 3,07 PPF |
|
1.900 |
2,40 PPF a 5,15 PPF |
|
2.063 |
3,24 PPF a 4,50 PPF |
|
2-3/8 |
4,00 PPF a 7,45 PPF |
|
2-7/8 |
6,40 PPF a 11,50 PPF |
|
3-1/2 |
7,70 PPF a 17,00 PPF |
|
4 |
9,50 PPF a 22,20 PPF |
|
4-1/2 |
12,60 PPF a 26,10 PPF |
Tubo de revestimiento, también conocido como tubo de revestimiento de producción. Es la última capa de tubo de revestimiento en el programa de tubería de revestimiento de pozos de petróleo y gas, que baja desde la cabeza del pozo hasta debajo de la capa de petróleo y gas que pasa a través. La profundidad a la que se coloca el tubo de revestimiento de la capa de petróleo es básicamente la profundidad del pozo. La función del tubo de revestimiento de la capa de petróleo es canalizar el petróleo y el gas hasta el suelo, aislar el petróleo y el gas de todas las formaciones y garantizar que la presión del petróleo y el gas no se escape. Después de que el tubo de revestimiento de la capa de petróleo se pone en producción, se debe garantizar su calidad para mantener una cierta vida útil de producción.
Por un lado, la calidad de cementación de la tubería de revestimiento de la capa de petróleo está relacionada con el pozo de exploración, que es la clave para las pruebas de petróleo y gas; por otro lado, está relacionada con el pozo de producción, que afecta directamente la vida útil del pozo. La altura de taponamiento de cemento del espacio entre la tubería de revestimiento de la capa de petróleo y la pared del pozo es de al menos 500 metros por encima de la capa de petróleo y gas, o hasta 200 metros dentro de la capa superior de la tubería de revestimiento.
Para obtener un presupuesto de tubería de revestimiento, indique el diámetro exterior, el espesor de pared, el grado, el tipo de conexión y la cantidad. Se puede coordinar la certificación API Monogram y la inspección por terceros si lo solicita.
