Tee

Suministramos camisetas de tubos de acero sin costura y soldadas de alta calidad, que incluyen camisetas iguales (rectas) y camisetas reductoras en acero al carbono, acero inoxidable, acero aleado y acero dúplex. Fabricados de acuerdo con las normas ASME B16.9, MSS SP-75 y EN, nuestras camisetas de soldadura a tope son ampliamente utilizadas en oleoductos y gasoductos, tratamiento de agua, procesamiento petroquímico y sistemas de tuberías industriales. La cobertura completa del grueso de la pared (Sch 10 a XXS para el acero de carbono; Sch 5S a 80S para el acero inoxidable) y el biselado del extremo de la precisión (ASME B16.25) están disponibles a petición.

Consulta ahora

Descripción
Especificación
Estándar
Proceso
Embalaje
Imágenes

1. Material y opciones de grado

Acero de carbono/a baja temperatura: ASTM A234 WPB, WPC; ASTM A420 WPL6

Acero inoxidable: ASTM A403 WP304/304L, WP316/316L, WP321 (estruendo 1,4301/1,4404)

Aleación y acero de alto rendimiento: ASTM A234 WP11, WP22, WP91; SP-75 WPHY 42/52/60/65 de MSS

Acero a dos caras: ASTM A815 UNS S31803 / S32205 / S32750

2. tamaño y espesor de pared rango

Rango de tamaño: Sin costura: 1/2 " - 24" (DN15 - DN600) | Soldar/Fabricado: 26 " - 48" + (DN650 - DN1200 +)

Espesor de la pared: Acero al carbono: Sch 10 a XXS | Acero inoxidable: Sch 5S a 80S

Preparación final: extremos biselados estándar (ASME B16.25) o extremos lisos. Revestimiento anticorrosión 3LPE/FBE personalizado disponible bajo petición.

3. Tipos de producto

Equal Tee (Straight Tee): Características idénticas rama y diámetros de ejecución principal. Se utiliza cuando la línea de derivación requiere el mismo volumen de flujo que la tubería principal.

T reductor: presenta un diámetro de rama más pequeño que la línea de recorrido principal. Diseñado para ajustar los caudales y las presiones sin necesidad de un reductor de tubería adicional.

Tee igual inoxidable:

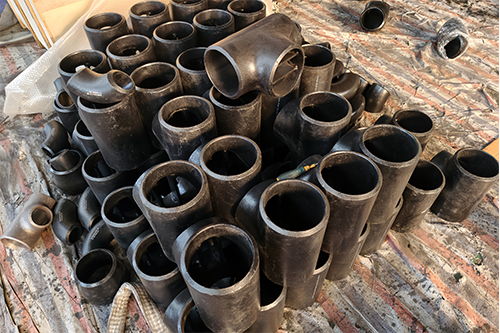

Igual de carbono Tee:

carbon equal tee

Tee reductor inoxidable:
stainless reducing tee

Reducción de carbono Tee:

carbon reducing tee

Procesos de fabricación

Extrusión en frío/hidroformado (1/2 " - 8"): Produce camisetas sin costuras con un espesor de pared uniforme y un excelente acabado superficial.

Prensado en caliente/Formación en caliente (8 " - 24"): adecuado para acero al carbono forjado de gran diámetro o acero aleado con tratamiento térmico completo, de paredes gruesas.

Tes de ensamblaje soldadas (26 " - 48" y más grandes): Diseñadas para sistemas de tuberías a gran escala; todas las soldaduras se someten al 100% a pruebas radiográficas (RT).

Control de calidad e inspección

Pruebas completas de NDT: Pruebas ultrasónicas (UT), pruebas radiográficas (RT) e identificación positiva de materiales (PMI).

Tolerancia dimensional: adherencia estricta a las tolerancias ASME B16.9 para el centro a extremo, la altura y el espesor de la pared.

Documentación: Certificados de prueba del molino (MTC) suministrados en plena conformidad con EN 10204 3,1/3,2.

Fin de biselado y recubrimientos protectores

Conexiones de extremo: Extremidades biseladas estándar de 37,5 ° según ASME B16.25 para soldadura a tope de campo sin costuras.

Opciones de recubrimiento: pintura negra, barnizado antioxidante, galvanizado en caliente, 3LPE y recubrimientos externos FBE.

Material	Acero inoxidable ASME / ASTM SA / A403 SA / A 774 WP-S, WP-W, WP-WX, 304, 304L, 316, 316L, 304/304L, 316/316L, estruendo 1,4301, DIN1.4306, estruendo 1,4401, estruendo 1,4404
Dimensión	ANSI B16.9, ANSI B16.28, MSS-SP-43 tipo A, MSS-SP-43 tipo B, JIS B2312, JIS B2313
Espesor	Horario 5S, 10S, 20S, S10, S20, S30, STD, 40S, S40, S60, XS, 80S, S80, S100, S120, S140, S160, XXS y etc.
