Accesorios de tubería Hastelloy

Material y normas

Proceso de fabricación de accesorios de tubería Hastelloy

Trabajo en caliente: Después del laminado en caliente o forjado, se realiza el tratamiento térmico necesario para aliviar el estrés y optimizar las propiedades mecánicas.
Trabajo en frío: Procesos como el laminado en frío y el estirado en frío se utilizan para mejorar la resistencia y la dureza del material.
Soldadura: se emplean métodos de soldadura como TIG (gas inerte de tungsteno), MIG (gas inerte de metal) o SMAW (soldadura por arco metálico blindado) para garantizar que la costura de soldadura posea una resistencia a la corrosión equivalente a la del metal base.
Para eliminar las tensiones y la deformación resultantes del procesamiento, los accesorios de tubería Hastelloy generalmente se someten a un recocido de solución; esto generalmente se lleva a cabo a aproximadamente 1100 ° C seguido de un enfriamiento rápido para preservar la microestructura y las propiedades de la aleación.

Tipos de accesorios de tubería Hastelloy

Los accesorios de tubería Hastelloy están disponibles en varias configuraciones para cumplir con los requisitos de conexión y control de flujo de los sistemas de tuberías resistentes a la corrosión. Los tipos comunes incluyen codos, tees, reductores y tapas, que se utilizan para cambiar la dirección del flujo, crear conexiones de bifurcación, conectar diferentes diámetros de tubería y cerrar extremos de tubería.

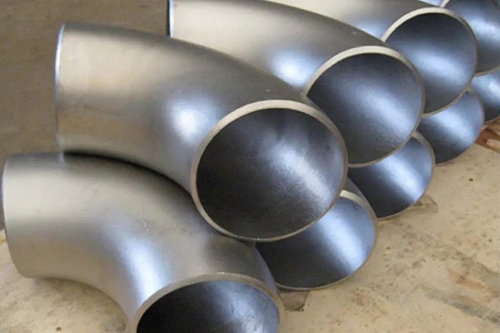

Codos Hastelloy

Los codos de Hastelloy se utilizan para cambiar la dirección del flujo en los sistemas de tuberías, generalmente en 45 ° o 90 °. Ayudan a enrutar tuberías alrededor de equipos, obstáculos estructurales y otros componentes de tuberías mientras mantienen la resistencia a la corrosión en entornos de servicio agresivos.

Los tipos comunes incluyen codos de 45 grados, codos de 90 grados y curvas de retorno de 180 grados, sujeto a la especificación del producto aplicable y la capacidad de fabricación. Las configuraciones de radio largo y de radio corto también pueden estar disponibles donde se especifique.

Los codos Hastelloy son adecuados para el procesamiento químico, instalaciones petroquímicas, sistemas de control de la contaminación y otras aplicaciones que involucran fluidos corrosivos.

Camiseta Hastelloy

Las camisetas Hastelloy son accesorios de tubería utilizados para crear una conexión de derivación, lo que permite que el fluido se separe de una tubería principal o se combine con otra trayectoria de flujo. Típicamente tienen tres aberturas y están disponibles en configuraciones tales como tees iguales y tees reductores.

Un tee igual tiene el mismo tamaño nominal para la carrera y la rama, mientras que un tee reductor tiene una conexión de rama más pequeña.

Las camisetas Hastelloy se utilizan en líneas de transferencia de productos químicos corrosivos, equipos de proceso y sistemas de tuberías industriales donde la resistencia a los medios agresivos es esencial.

Reductores Hastelloy

Los reductores Hastelloy conectan tuberías de diferentes tamaños nominales y proporcionan una transición gradual entre diámetros de tubería más grandes y más pequeños. Se utilizan comúnmente para acomodar los cambios en los requisitos de flujo, conectar diferentes boquillas de equipos y unir secciones de tuberías de diferentes tamaños.

Dos tipos comunes son reductores concéntricos y reductores excéntricos. Los reductores concéntricos tienen una línea central común y generalmente se usan cuando se requiere una transición simétrica. Los reductores excéntricos tienen líneas centrales desplazadas y pueden seleccionarse para mantener un fondo o parte superior de tubería nivelada, dependiendo de la disposición de tubería.

Los reductores Hastelloy son adecuados para tuberías de procesos corrosivos en plantas químicas, instalaciones petroquímicas y otras aplicaciones industriales exigentes. Las dimensiones, los espesores de pared y las conexiones finales deben seleccionarse de acuerdo con las normas aplicables y los dibujos del proyecto.

Gorras Hastelloy

Las tapas de tubería de Hastelloy se utilizan para cerrar el extremo de una tubería, creando una terminación sellada en un sistema de tuberías. Pueden instalarse en extremos de tuberías, conexiones de equipos o ramales que no estén actualmente en uso, siempre que la tapa y la conexión estén diseñadas para las condiciones de servicio previstas.

Las configuraciones comunes incluyen tapas de soldadura a tope y otros diseños de cierre de extremo especificados para el sistema de tuberías. Las dimensiones requeridas, el grosor de la pared y el tipo de conexión dependen del tamaño de la tubería, la presión de diseño, la temperatura y la especificación del producto aplicable.

Aplicaciones

Los accesorios de tubería Hastelloy se utilizan comúnmente en:

Plantas de procesamiento químico
Instalaciones petroquímicas y de refinación
Producción ácida y sistemas de manipulación de productos químicos
Sistemas de desulfuración de gases de combustión
Equipo de control de contaminación
Sistemas de tuberías marinas y offshore
Instalaciones de tratamiento de aguas residuales
Procesamiento químico farmacéutico y de especialidad
Intercambiadores de calor y equipos de proceso
Sistemas de tuberías que transportan líquidos y gases corrosivos
