Pila de chapa de acero en forma de Z

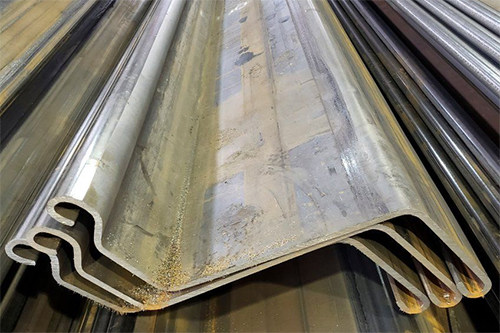

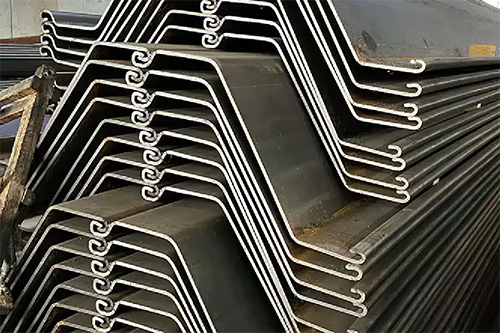

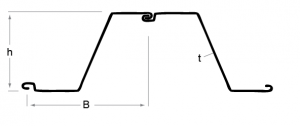

Pilas de chapa de acero en forma de ZSon elementos de retención de acero caracterizados por una sección transversal en forma de zigzag y bordes entrelazados. Los enclavamientos se colocan en los lados exteriores de la pared del pilote, asegurando que el eje neutro de toda la pared permanezca continuo y sin perturbaciones. Este diseño maximiza el módulo de la sección mientras que minimiza el peso por unidad de área, haciéndola el tipo más con frecuencia usado de pila de hoja de acero para los puertos de aguas profundas, los muros de contención resistentes, y los sistemas combinados de la pared.

Materiales y grados de acero para pilotes en forma de Z

Nuestros pilotes de chapa de acero en forma de Z están disponibles en una gama de grados de acero para cumplir con los requisitos de apalancamiento de zanjas temporales, muros de contención permanentes, estructuras marinas y proyectos de ingeniería de cimientos. La selección del material depende de la resistencia requerida, el diseño estructural, el entorno de corrosión y las especificaciones aplicables del proyecto.

Ventajas clave:

Relación de resistencia a peso optimizada: ofrece un módulo de sección más alto por kg/m² en comparación con las pilas en U tradicionales.

Eje neutro continuo: los enclavamientos en los bordes exteriores eliminan los problemas de transferencia de cizallamiento en el eje neutro.

Amplia cobertura: los anchos que van desde 670mm hasta 850mm permiten menos enclavamientos por metro de pared, lo que reduce el tiempo de instalación y mejora la estanqueidad al agua.

Ideal para las paredes combinadas: Integrado fácilmente con las pilas o los H-haces de la tubería de acero para formar HZ de gran capacidad/sistemas combinados tubulares de la pared.

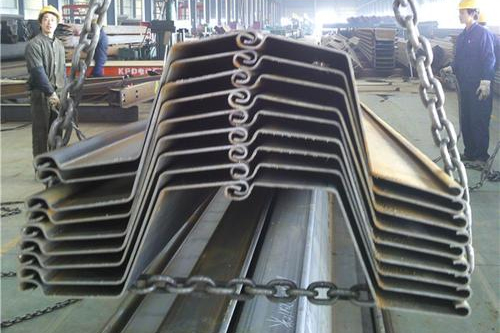

Pilas de hoja en forma de Z laminadas en caliente

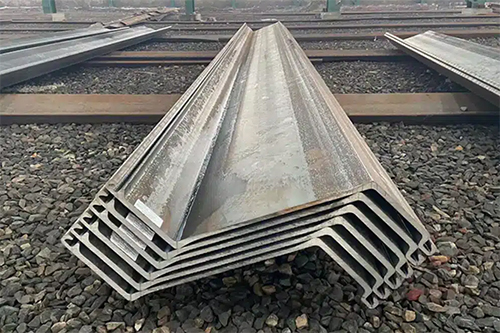

Pilas de chapa de acero formadas en frío de la precisión

Las aplicaciones típicas incluyen:

Puerto, muelle, y la construcción de la pared del muelle
Estructuras de retención marinas y frente al mar
Excavaciones profundas y soporte temporal de tierra
Protección de la orilla del río y del canal
Cofferdams y muros de contención de etapa de construcción
Sistemas combinados de muros de contención donde esté especificado por el diseño

La elección entre pilotes en forma de Z y en forma de U debe basarse en las propiedades verificadas de la sección, la configuración de la pared, el comportamiento de conexión, las condiciones de instalación y el costo total del proyecto en lugar de la forma del perfil solo.

Pedido de pilas de chapa de acero en forma de Z

Para obtener una cotización precisa, proporcione la designación de la sección, la longitud requerida, la cantidad, el grado del material, la norma aplicable y los requisitos de protección de la superficie. Cuando se requiera una capacidad estructural específica, proporcione también los planos de diseño o las propiedades de la sección requeridas para que el producto propuesto pueda compararse con las especificaciones del proyecto.
