ASTM A106 programa 40 dimensiones

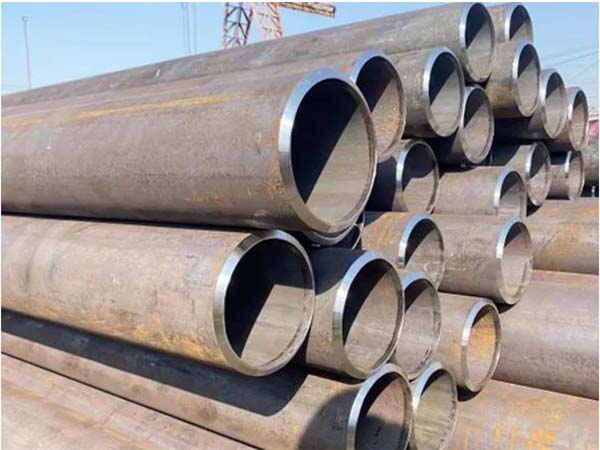

En el campo de la ingeniería industrial de tuberías,Tubería de acero sin costura ASTM A106 Schedule 40Es una tubería de acero al carbono de alta temperatura y alta presión ampliamente popular. Esta tubería no solo cumple con la norma ASTM reconocida internacionalmente, sino que también presenta un grosor de pared razonable y un excelente rendimiento de soporte de presión. Por lo tanto, es ampliamente utilizado en campos como el petróleo, el gas natural, la ingeniería química, las centrales eléctricas y los sistemas de calderas.
Este artículo se enfocará en las dimensiones ASTM A106 schedule 40, presentando su definición, tabla de dimensiones, campos de aplicación, análisis comparativo, puntos clave de adquisición, procesamiento y empaque de exportación, etc.

¿Qué es ASTM A106 Schedule 40?

ASTM A106 es un estándar para tubos de acero al carbono sin costura formulado por ASTM International y es aplicable a servicios de alta temperatura. Incluye tres grados: Grado A, Grado B y Grado C, entre los cuales el Grado B es el más utilizado.
Schedule 40 se refiere al grado de espesor de pared de la tubería (Schedule Number), que no representa el espesor real sino que es un número de serie. Bajo el mismo NPS (diámetro nominal), el espesor de la pared del Programa 40 es más grueso que el del Programa 10 pero más delgado que el del Programa 80, lo que lo hace adecuado para condiciones de trabajo con presión y temperatura moderadas.

La relación entre NPS y el Anexo 40:
NPS (Tamaño nominal de tubería) representa el diámetro nominal y no es igual al diámetro exterior real.
La tabla de planificación 40 determina el espesor de pared correspondiente a NPS. Por ejemplo, el espesor de pared de una tubería Schedule 40 con NPS 2 "es de 3,91mm.

Tabla de la dimensión del horario 40 de ASTM A106
Los datos dimensionales precisos son de vital importancia en el proceso de diseño y adquisición. Los siguientes son los comúnmente utilizados ASTM A106 horario 40 dimensiones (unidad: mm/pulgada):

NPS	OD (mm)	Wall thickness(mm)	Weight (kg/m)
1"	33,40	3,38	2,68
2"	60,33	3,91	5,44
4"	114,30	6,02	18,97
6"	168,28	7,11	36,31
8"	219,08	8,18	52,99
12"	323,85	9,53	93,91

Para obtener el PDF completo de la tabla Schedule 40 Dimensions, haga clic enTabla de dimensiones del horario 40 de ASTM A106 (imperial y métrico)

Campos de aplicación de la norma ASTM A106 Schedule 40

Transporte de alta temperatura y alta presión
Las tuberías de acero sin costura ASTM A106 de la especificación Schedule 40 pueden soportar una presión interna y una temperatura de trabajo relativamente altas, y a menudo se usan en tuberías de vapor de centrales eléctricas y sistemas de calefacción de alta presión.

La industria del petróleo y el gas
En refinerías, tuberías de yacimientos petrolíferos e instalaciones de procesamiento de gas natural, las tuberías Schedule 40 se usan ampliamente para transportar fluidos de alta temperatura que contienen medios corrosivos.

Calderas industriales y equipos químicos
Schedule 40 tiene una excelente resistencia a la oxidación y capacidad de carga de presión, por lo que es adecuado para sistemas de agua de alimentación de calderas, tuberías de reacción química y otras aplicaciones.

Análisis comparativo con otras especificaciones

Horario 40 vs Horario 80

Espesor de pared: Schedule 80 es significativamente más grueso que Schedule 40, con una mayor capacidad de soporte de presión, pero el peso y el costo también aumentan.
Aplicación: Schedule 40 es adecuado para sistemas de media tensión, mientras que Schedule 80 se usa a menudo en entornos de alta presión o hostiles.

ASTM A106 vs ASTM A53

A106: Tubo de acero al carbono sin costura, adecuado para alta temperatura y alta presión.
A53: Puede ser una tubería de acero sin costura o soldada, adecuada para transporte de baja presión y aplicaciones estructurales.

ASTM A106 vs API 5L

A106: Más comúnmente utilizado en el transporte de fluidos industriales y sistemas de calderas.
API 5L: Utilizado principalmente en tuberías de transmisión de petróleo y gas a larga distancia.

Precauciones de procesamiento e instalación

Soldadura
Las tuberías ASTM A106 Schedule 40 son adecuadas para soldadura a tope, soldadura por zócalo y otros métodos. Se recomienda precalentar antes de soldar. Después de la soldadura, el tratamiento térmico de alivio de tensión se puede llevar a cabo de acuerdo con las condiciones de trabajo.

Corte y procesamiento de hilo
Asegúrese de que el error dimensional después del procesamiento no exceda la tolerancia estándar para evitar afectar el ajuste de la instalación.

Tratamiento anticorrosión y de superficie
Puede ser pintado, galvanizado en caliente o recubierto con epoxi para extender la vida útil, especialmente en entornos marinos o químicos.

Conclusión

La tubería sin costura ASTM A106 schedule 40 tiene en cuenta las ventajas del grosor moderado de la pared, la fuerte capacidad de soporte de presión y el amplio rango de aplicación, y es una opción común para los sistemas de transporte de alta temperatura y alta presión. Ya sea que se trate de diseño de ingeniería, adquisiciones o comercio de exportación, dominar tablas de dimensiones precisas y requisitos estándar es la clave para garantizar la implementación sin problemas del proyecto.
