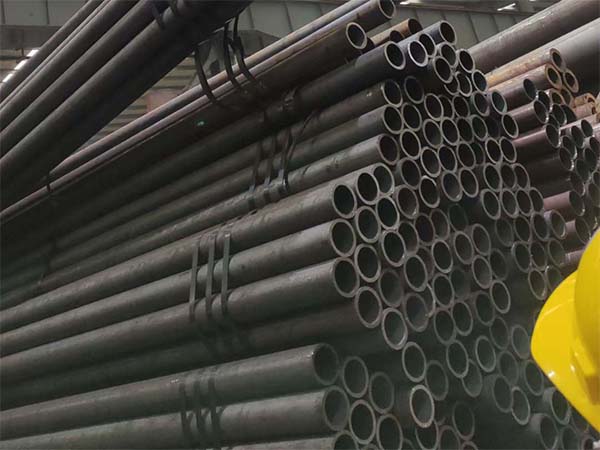

Pipa de acero del carbono del horario 10

Tubería de acero del carbono de SCH 10Es una tubería de pared delgada definida de acuerdo conASME B36.10MEstándar. El "Schedule" (clasificación de diámetro) no representa la clasificación de presión, sino el espesor de la pared.

Para un diámetro nominal dado (NPS), una clasificación de diámetro más baja significa paredes más delgadas, un diámetro interior más grande y un peso más ligero.

SCH 10 es uno de los espesores de pared estándar más ligeros comúnmente utilizados en sistemas de tuberías industriales, lo que lo hace ideal para aplicaciones de baja presión y sensibles al peso.

Materiales y normas de fabricación

Requisitos materiales: El acero de carbono es el material base, pero el acero inoxidable y el acero de aleación pueden también ser utilizados. Algunos productos requieren grados especiales para cumplir con los requisitos de alta resistencia y alto rendimiento.

Métodos de fabricación: Los principales métodos de fabricación son la fabricación sin costura y la soldadura. Las tuberías sin costura son de mayor calidad, tienen un mejor rendimiento y una mayor resistencia a la presión. Las tuberías soldadas tienen costuras de soldadura y su rendimiento no es tan bueno como las tuberías sin costura, pero el proceso de fabricación es relativamente simple, lo que las hace adecuadas para las necesidades de fabricación a gran escala.

Estándares de la certificación: Estándares internacionales de las ayudas tales como API 5L (oleoductos), serie de ASTM (general industrial), EN, estruendo, y JIS.

Comparación de SCH 10 con los grados comunes de espesor de pared

NPS	Sch 10 (mm)	Sch 40 (mm)	Sch 80 (mm)
1”	2,77	3,38	4,55
2”	2,77	3,91	5,54
4”	3,05	6,02	8,56
6”	3,05	7,11	10,97
8”	3,05	8,18	12,70

Como se muestra en el diagrama anterior, el grosor de la pared de la tubería SCH 10 es significativamente menor que el de SCH 40/80. Es más adecuado para aplicaciones con requisitos de presión más bajos, pero priorizando el peso ligero, la rentabilidad y la eficiencia de la construcción.

Normas aplicables para la tubería de acero al carbono Schedule 10

1. ASTM A53 / ASME SA53 (tubo negro y tubo galvanizado)
A53 permite espesores de pared que cubren Sch 5, Sch 10 y Sch 40, entre otros. Sch 10 se utiliza principalmente para tubos soldados ERW. Debido a que A53 está más orientado hacia el transporte de baja presión y aplicaciones estructurales, el Sch 10 de pared delgada se adapta perfectamente a estas aplicaciones.

2. ASTM A106 / ASME SA106 (tubo sin soldadura de alta temperatura)
A106 es un estándar para tubos de acero al carbono sin costura utilizados para el transporte de alta temperatura (hasta 426 ° C) y fluidos de alta presión. Sch 10 no se encuentra comúnmente en A106.

¿Por qué Sch 10 no se usa comúnmente en A106?

Las condiciones de operación típicas para A106 son alta temperatura y alta presión. El espesor de la pared de Sch 10 es demasiado delgado e inadecuado para soportar presión. Los diseños de ingeniería generalmente requieren un mínimo de Sch 40. Por lo tanto, A106 Sch 10 es un caso especial y no la elección principal.

3. API 5L (tubería de petróleo y gas)

El API 5L se expresa generalmente directamente como grueso de pared más el diámetro externo, por ejemplo: OD 219,1 × WT 6,4 m. Sin embargo, en diseños de la ingeniería, API 5L se hace juego con el horario, dando por resultado: Sch 10 ≈ API 5L 3-3,5mm (dependiendo de OD).

Al igual que A106, API 5L rara vez usa Sch 10, principalmente porque las presiones de transporte de petróleo y gas de la corriente principal son altas. Las tuberías API generalmente requieren paredes gruesas (Sch 40 ~ 160), y las paredes delgadas no son adecuadas para entierros subterráneos de larga distancia.

4. ASTM A135 / A795 (tuberías del sistema de rociadores contra incendios)

Este es el estándar principal para el Programa 10, diseñado específicamente para sistemas de protección contra incendios y fluidos de baja presión.

¿Por qué se usa comúnmente la Lista 10 en la protección contra incendios?

Paredes delgadas → Ligero → Fácil de colgar; Adecuado para accesorios ranurados; Aprobado por la NFPA (Asociación Nacional de Protección contra Incendios); Fácil de cortar y mecanizar; Costo significativamente menor que el Programa 40.

Dimensiones disponibles de la tubería de acero al carbono SCH 10

Diámetro nominal-1/2 ”a 36” NPS
Espesor de la pared: 0.065 - 0.312 pulgadas
Diámetro exterior: 10,3-914,0mm
Longitud: 6 m / 12 m (personalizable)
Tipo de puerto: extremo liso/extremo biselado/roscado

SCH 10 Preguntas frecuentes (FAQ)

Q1: ¿La tubería SCH 10 es adecuada para sistemas de alta presión?
Está diseñado principalmente para aplicaciones de baja presión.

Q2: ¿Se puede roscar el tubo SCH 10?
Generalmente no se recomienda debido al grosor insuficiente de la pared.

Q3: ¿Es SCH 10 resistente a la corrosión?
No. La resistencia a la corrosión depende del recubrimiento y el material, no del cronograma.

Q4: ¿Puede SCH 10 reemplazar a SCH 40?
Solo si el diseño del sistema permite una presión más baja y requisitos mecánicos.

Aplicaciones

Utilizado principalmente en sistemas industriales de baja a media presión o en aplicaciones generales de transporte de fluidos. Los usos típicos incluyen:

Transporte de fluidos: sistemas de tuberías para medios de baja corrosión como agua, aceite, gas o vapor;
HVAC: Ventilación de tuberías, circulación de calefacción, etc.;
Usos estructurales: componentes de soporte livianos, andamios (por ejemplo, utilizados con sujetadores de acero);
Tratamientos especiales: se pueden equipar con revestimiento de cemento o revestimientos anticorrosión (por ejemplo, "Tubería de acero al carbono con revestimiento de cemento") para entornos corrosivos o para prolongar la vida útil.
