¿Cuáles son los tipos de pilas de hoja

¿Cuáles son los principales tipos dePilas de hoja¿? Esta es una pregunta frecuente. Como una estructura de soporte clave en ingeniería civil, las tablestacas se pueden dividir en varios tipos según las propiedades del material, los procesos de fabricación y las formas de la sección transversal. Son ampliamente utilizados en soporte de pozo de fundación, cofferdams, muros de contención y otras aplicaciones.

Las pilas de hojas se pueden dividir principalmente en los siguientes tipos:

1. pilas de chapa de acero
Los pilotes de chapa de acero son el tipo más comúnmente utilizado debido a su alta resistencia, durabilidad y excelente resistencia a la flexión. Se utilizan principalmente en la prevención de la filtración del cofferdam, paredes del sótano, y muros de contención del muelle. Son reutilizables y adecuados para condiciones geológicas complejas.

Tipos comunes de pilas de chapa de acero:
Pilas de chapa de acero laminado en caliente: formadas en una sola pieza mediante laminación a alta temperatura, con un fuerte sellado de enclavamiento y una excelente impermeabilización, adecuadas para proyectos permanentes (como puertos y pozos de cimentación profunda).

Tableros de chapa de acero conformados en frío: Formados por laminación a temperatura ambiente, de bajo costo pero con espesor uniforme (8-14mm). El enclavamiento es propenso a filtraciones de agua, y se utilizan principalmente para apoyo temporal o pozos de cimentación poco profundos.

2. Pilas de chapa de hormigón reforzado
Los pilotes de láminas de hormigón armado son en su mayoría estructuras prefabricadas, que requieren personalización de fábrica y conducción en el sitio. Vienen en varias formas de sección transversal (rectangular, en forma de T, en forma de I y en forma de U).

Tableros rectangulares: Fácil de fabricar, con juntas apretadas de espiga y mortaja.

Tablestañas en forma de T: Poseen una fuerte resistencia a la flexión, pero son difíciles de conducir.

Las desventajas son significativas: alto ruido de construcción y desplazamiento severo del suelo; utilizado principalmente para soporte permanente.

3. pilas de hoja de madera
Mayormente hecha de pino o madera dura, con articulaciones de espiga puntiagudas. En comparación con las pilas de acero y las pilas compuestas, son económicas, pero tienen poca durabilidad. Solo son adecuados para capas de suelo poco profundas e inestables de 3-6 m, como zanjas pequeñas o soportes de eje temporales.

4. pilas de hojas compuestas de HDPE/FRP
Las tablestacas compuestas combinan materiales de polímero reforzado con fibra (FRP) o HDPE, ofreciendo una excelente durabilidad y bajos requisitos de mantenimiento. Utilizados principalmente en estructuras marinas, control de inundaciones y proyectos de protección ambiental, ofrecen ventajas como una fuerte resistencia a la corrosión, peso ligero, no conductividad y respeto al medio ambiente.

5. pilas de hoja de PVC
Las planchas de PVC son livianas y resistentes a la corrosión, comúnmente utilizadas en proyectos de ingeniería hidráulica a largo plazo. Se utilizan principalmente en la protección de riberas, diques, etc., son económicos y fáciles de instalar, y tienen una larga vida útil en entornos costeros.

Clasificación detallada de las pilas de chapa de acero (por forma transversal)
El diseño de la sección transversal de las pilas de chapa de acero afecta directamente la resistencia a la flexión, la ocupación del espacio y la adaptabilidad de la construcción:

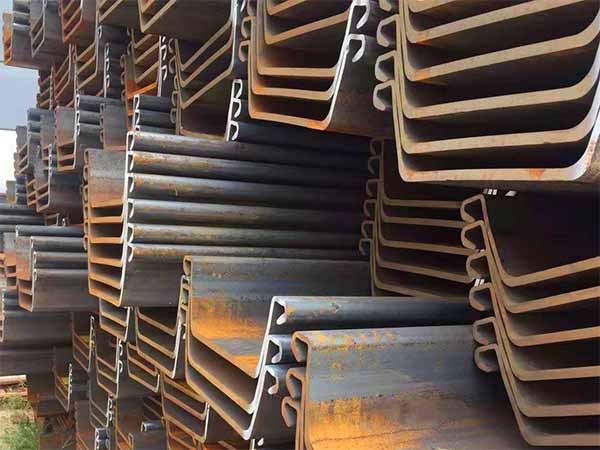

Pilas de chapa de acero en forma de U (Pilas Larsen)
Características: Las juntas firmemente entrelazadas de la espiga y de mortaja forman una pared de agua-detención continua.

Productos representativos: Pilas de chapa de acero Larsen (como la más común "pila N ° 4").

Escenarios aplicables: Coferdams profundos del hoyo de la fundación, protección de la orilla del río, y otros proyectos que requieren alta impermeabilización.

Pilas de chapa de acero en forma de Z
Ventajas estructurales: Juntas entrelazadas continuas y simétricas, gran momento de inercia y excelente capacidad de carga de flexión.

Tipo derivado: El tipo de AS es una versión optimizada utilizada en puertos de aguas profundas o en muelle de alta carga.

Pilas de chapa de acero rectas (planas)
Características: Baja altura (aproximadamente recta), ocupa muy poco espacio.

Aplicaciones especiales: Soporte para fosas de cimentación estrechas o adyacentes a edificios existentes, que requieren el uso de vigas en H para una mayor rigidez.

Pilas de láminas en forma de L: Diseño ligero: enclavamientos dispuestos en la misma dirección, facilitando la construcción; Aplicaciones típicas: excavación de zanjas, tendido de tuberías municipales.

Otras formas especiales: Pilas de hojas en forma de H: Sección transversal simétrica con alta resistencia a la flexión, adecuada para soporte resistente; Pilas de hojas tubulares: Estructura de anillo utilizada para cimientos de pilares de puentes.

ConclusiónLas tablestacas vienen en varios tipos, incluyendo acero, vinilo, compuestos de HDPE/FRP, madera, hormigón y diseños especiales como los tipos en forma de U, en forma de Z y Larssen. Cada material y perfil tiene ventajas únicas adecuadas para diferentes necesidades de ingeniería. Comprender las características y aplicaciones de cada tipo ayuda a los equipos de proyecto a seleccionar la solución más efectiva y rentable.
