45 grados VS codo de 90 grados

CdosSon accesorios de tubería utilizados en sistemas de tuberías para cambiar la dirección del transporte de fluidos o gas. Se pueden clasificar en diferentes ángulos como 45 °, 90 °, 135 ° y 180 ° según sus ángulos. Entre ellos, los codos de 45 ° y los codos de 90 ° son los dos ángulos más comunes. Difieren en estructura, rendimiento, espacio de instalación y aplicación, etc. Comprender las diferencias entre ellos puede ayudar a los clientes a elegir codos que cumplan con los requisitos del proyecto.

¿Qué son los codos de 45 ° y los codos de 90 °?

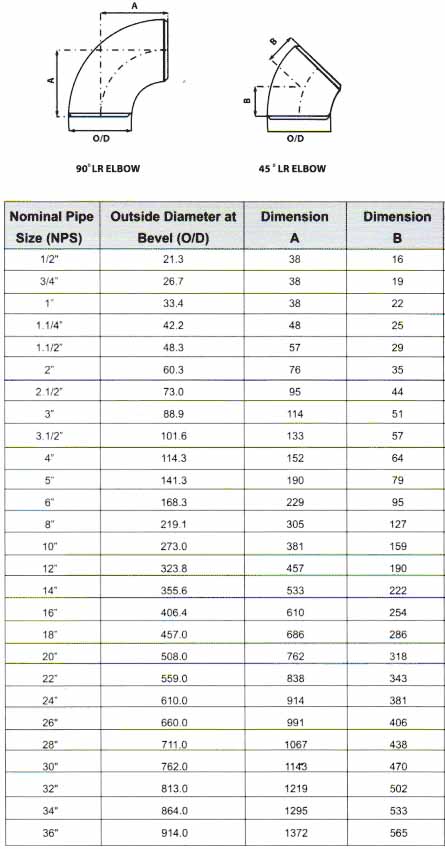

Un codo de 45 ° es un codo que conecta dos tubos de acero en un ángulo de 45 °, y un codo de 90 ° es un codo que conecta dos tubos de acero en un ángulo de 90 °. Un codo de 45 ° puede cambiar la dirección de una tubería en 45 °. Su radio de curvatura es generalmente 1-2 × el diámetro de la tubería (R = 1D o 1.5D, 2D, etc.). Los estándares comunes incluyen radio corto (SR, R = 1D) y radio largo (LR, R = 1.5D o 2D).
Un codo de 90 ° puede cambiar la dirección de una tubería en 90 °. También viene en dos tipos: radio corto (R = 1D) y radio largo (R = 1.5D, 2D, etc.).

La diferencia más significativa entre los dos tipos de codos radica en el ángulo de flexión. Otras diferencias incluyen resistencia y presión del fluido, requisitos de espacio, dificultad de instalación y aplicación. Aquí, voy a elaborar estos en detalle para usted:

La diferencia en los ángulos de flexión: el codo de 45 ° tiene un ángulo de flexión más pequeño, lo que hace que el giro sea más suave y el caudal más estable, lo que ayuda a reducir el impacto y el desgaste dentro de la tubería. El codo de 90 ° tiene un ángulo de flexión en ángulo recto, un ángulo de flexión relativamente agudo y un radio pequeño. Es adecuado para entornos con espacio limitado y una fuerte fuerza de impacto fluido.

La diferencia entre la resistencia del fluido y la presión: La pérdida de presión de un codo de 45 ° es relativamente pequeña, aproximadamente solo la mitad de la de un codo de 90 °. Además, cuando se usan dos codos de 45 ° del mismo radio, la pérdida de presión es equivalente a la de un solo codo de 90 °. La pérdida de presión del codo de 90 ° es relativamente grande. Debido a su estructura de ángulo recto, cuando el fluido pasa a través, la velocidad en el lado de flexión interior se concentra, que es propenso a formar flujo secundario. En las mismas condiciones de diámetro y radio de la tubería, el coeficiente de resistencia de un codo de 45 ° es de aproximadamente 0,2 a 0,3, mientras que el de un codo de 90 ° es de aproximadamente 0,6 a 1,0. Los valores específicos dependen de la velocidad de flujo y del radio de curvatura.

La diferencia en los requisitos espaciales: un codo de 45 ° tiene un ángulo de giro más pequeño y requiere un espacio horizontal o vertical un poco más largo. Sin embargo, dos codos de 45 ° con el mismo radio también se pueden combinar para formar un codo de 90 °, logrando así un radio más grande y una transición más suave. El codo de 90 ° tiene un gran ángulo de giro y ocupa la distancia más corta en el camino, lo que lo hace adecuado para aplicaciones con espacio limitado.

La diferencia en dificultad de instalación: el uso de un codo de 90 ° es más rápido, más barato y más seguro de instalar que dos codos de 45 °, con menos conexiones y un menor riesgo de fugas.

La diferencia en los campos de aplicación: los codos de 45 ° son adecuados para HVAC, procesamiento químico y sistemas que requieren transiciones de flujo suaves. El codo de 90 ° es adecuado para tuberías con espacio limitado y se usa a menudo en el punto de bifurcación entre la tubería y la línea principal.

Resumen y sugerencias

Dar prioridad al uso de codos de 90 °: Tienen una estructura simple, una instalación rápida y un precio relativamente bajo, lo que los hace adecuados para la mayoría de los escenarios.

Cuando se requiere reducción de presión o prevención de desgaste: Elija codos de 45 ° o de radio largo. Una dirección de flujo más suave puede reducir el impacto.

Bajo restricciones espaciales, el caudal aún debe optimizarse: se puede usar un radio largo de 90 °. Si la dirección de la tubería necesita ser ajustada particularmente, se puede combinar flexiblemente a 45 ° para su uso.
