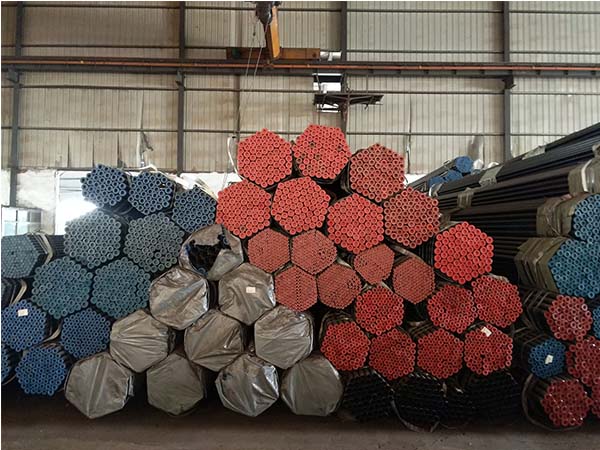

أنابيب فولاذية كربونية غير ملحومة للبيئات ذات درجات الحرارة العالية

أنابيب من الفولاذ الكربوني غير الملحومةلـبيئات درجة حرارة عاليةتستخدم عادة في صناعات الأوعية ذات الضغط العالي مثل توليد الطاقة والبتروكيماويات وتصنيع الغلايات. نظرًا للحاجة إلى التشغيل المستمر في البيئات ذات درجة الحرارة العالية والضغط العالي ، فإن اختيار المواد وعمليات التصنيع ومعايير الأنابيب غير الملحومة ذات درجة الحرارة العالية تؤثر بشكل مباشر على سلامة نظام خط الأنابيب بأكمله.

تعد ASTM A106 Grade B و C من بين الخيارات الأكثر شيوعًا لخدمة أنابيب الصلب الكربوني ذات درجة الحرارة العالية لأن المواصفات مصممة خصيصًا لأنابيب الصلب الكربوني غير الملحومة المستخدمة في درجات حرارة مرتفعة. عندما تتجاوز درجات الحرارة أو الضغط أو مقاومة الزحف أو متطلبات التآكل الحدود العملية للفولاذ الكربوني ، يمكن النظر في الأنابيب غير الملحومة المصنوعة من السبائك مثل ASTM A335 P11 أو P22.

المعايير المشتركة للأنابيب غير الملحومة ذات درجات الحرارة العالية

المعيار	المواد/الصف	تطبيق نموذجي	ملاءمة درجة حرارة عالية
ASTM A106 / ASME SA106	فولاذ كربوني ، درجة A/B/C	المصافي ، محطات الطاقة ، أنابيب المعالجة ، خدمة البخار والسوائل الساخنة	ممتازة لأنابيب الصلب الكربوني عالية الحرارة
ASTM A192 / ASME SA192	أنبوب غلاية من الفولاذ الكربوني	مراجل ومبادلات حرارية عالية الضغط	مناسب لخدمة الغلاية ذات الضغط العالي
ASTM A210 / ASME SA210	فولاذ متوسط الكربون	الغلايات وأنابيب الغلايات والسخانات الفائقة	مناسبة لخدمة الغلاية والسخان الفائق
ASTM A335 / ASME SA335	سبائك الصلب الحديدي ، P11/P22/P5 ، إلخ.	محطات توليد الطاقة والبخار عالي الحرارة وأنابيب المعالجة	ممتازة للمطالبة خدمة درجة حرارة عالية
EN 10216-2	فولاذ من السبائك غير السبائك	معدات الضغط وتطبيقات درجات الحرارة العالية	تعتمد على الدرجة
أبي 5 لتر	أنبوب خط من الفولاذ الكربوني	أنابيب نقل النفط والغاز	تطبيق ودرجة تعتمد. لا أساسا مواصفات درجة حرارة عالية

المبادئ التقنية: لماذا تختار "سلس" ؟

في البيئات ذات درجات الحرارة العالية ، يجب أن تتحمل الأنابيب ليس فقط ضغط السائل الداخلي ولكن أيضًا الضغط الناتج عن التمدد الحراري والانكماش.

إزالة نقاط الضعف: بالمقارنة مع الأنابيب الفولاذية الملحومة ، يتم تشكيل أنابيب فولاذية غير ملحومة عن طريق ثقب قطعة واحدة من الفولاذ المستدير ، بدون طبقات لحام. هذا يتجنب بشكل أساسي تكسير أو تشقق التآكل الناتج عن عيوب اللحام التي قد تحدث في طبقات اللحام تحت درجة حرارة وضغط عاليين.

مقاومة الزحف: تتعرض المعادن لتشوه بطيء للبلاستيك تحت الإجهاد طويل المدى لدرجات الحرارة العالية ، وهي عملية تعرف باسم "الزحف". تعمل الأنابيب غير الملحومة ذات درجة الحرارة العالية على تحسين استقرار حدود الحبوب بشكل كبير من خلال التركيب الكيميائي الأمثل (مثل محتوى المنجستين والسيليكون) ، وبالتالي تعزيز مقاومة الزحف.

كفاءة التوصيل الحراري: يضمن هيكل جدار الأنبوب الموحد نقل الحرارة بشكل موحد ، مما يقلل من خطر انفجارات الأنابيب بسبب ارتفاع درجة الحرارة المحلية.

العمليات الرئيسية وفحص الجودة

التطبيع: هذه عملية معالجة حرارية أساسية للأنابيب ذات درجة الحرارة العالية. يتم تسخين الأنبوب الفولاسي فوق درجة الحرارة الحرجة ثم يبرد في الهواء. هذا يحسن حجم الحبوب ، مما يؤدي إلى هيكل داخلي موحد ويزيل الضغوط الداخلية الناتجة أثناء تصنيع الأنابيب ، مما يعطي الأنبوب الخواص الميكانيكية الشاملة المثلى.

اختبار غير مدمر (NDT)

اختبار الموجات فوق الصوتية (UT): يخترق جدار الأنبوب لتحديد الشقوق أو المسام المخفية.

اختبار الضغط الهيدروستاتيكي: يجب أن يخضع كل أنبوب نهائي لاختبار الضغط عند ضغط أعلى من ضغط التشغيل لضمان عدم التسرب.

الاحتياطات

عندما تتجاوز درجة حرارة التشغيل لأنبوب الصلب هذه القيمة الحرجة لفترة طويلة ، فإن الكربيدات في الفولاذ الكربوني قد تترسب وتشكل كروية جرافيتية. هذه العملية تضعف قوة الفولاذ بشكل كبير ، مما يجعلها هشة مثل السيراميك. إذا كانت درجة حرارة التشغيل لديك أعلى من 450 درجة مئوية باستمرار ، يرجى التفكير في استخدام أنابيب فولاذية من سبائك الكروم والموليبدينوم من ASTM A335 (مثل P11 ، P22).

FAQ حول أنابيب الصلب الكربوني غير الملحومة للبيئات ذات درجة الحرارة العالية

1. ما هو أفضل أنبوب صلب كربوني غير ملحوم لخدمة درجات الحرارة العالية ؟

ASTM A106 Grade B هي واحدة من درجات أنابيب الصلب الكربوني غير الملحومة الأكثر استخدامًا لخدمة درجات الحرارة العالية. يجب أن يعتمد الاختيار النهائي على درجة حرارة التصميم والضغط والسوائل وسمك الجدار والرمز القابل للتطبيق ومتطلبات المشروع.

2. هل ASTM A106 مناسب لتطبيقات درجات الحرارة العالية ؟

نعم. تم تصميم ASTM A106 خصيصًا لأنابيب الصلب الكربوني غير الملحومة لخدمة درجة الحرارة العالية. يستخدم على نطاق واسع في المصافي ، محطات الطاقة ، مرافق البتروكيماويات ، وأنابيب العمليات.

3. ما هو الفرق بين ASTM A106 و ASTM A53 ؟

تم تصميم ASTM A106 خصيصًا لأنابيب الصلب الكربوني غير الملحومة للخدمة ذات درجة الحرارة العالية ، بينما يغطي ASTM A53 الأنابيب الفولاذية للتطبيقات الميكانيكية والضغط وهو متاح بأشكال غير ملحومة وملحومة. ولذلك ، فإن A106 هي المواصفات الأكثر ملاءمة بشكل عام عندما تكون خدمة الضغط ذات درجة الحرارة العالية مطلبًا أساسيًا.

4. يمكن استخدام ASTM A106 للبخار ؟

نعم. يستخدم أنبوب ASTM A106 الصلب الكربوني غير الملحوم بشكل شائع في أنظمة أنابيب البخار وغيرها من السوائل الساخنة عندما تكون درجة حرارة التصميم والضغط والضغوط المسموح بها ضمن المواصفات وحدود رمز التصميم المعمول بها.

ملخص

بشكل عام ، يعد ASTM A106 خيارًا شائعًا لأنابيب الصلب الكربوني غير الملحومة في خدمة درجات الحرارة العالية ، في حين أن ASTM A335 مناسب بشكل أفضل للتطبيقات الأكثر طلبًا التي تتطلب سبيكة فولاذية. معايير أخرى ، مثل ASTM A192 و A210 و EN 10216-2 و API 5L ، يجب اختيارها وفقًا للتطبيق المحدد ودرجة الحرارة والضغط ومتطلبات التصميم.
