عملية تصنيع أنابيب السبائك غير الملحومة

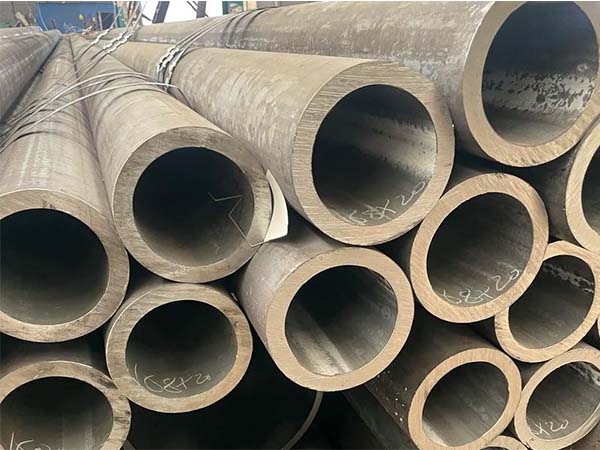

أنابيب سبائك فولاذية غير ملحومةتستخدم بشكل متكرر في الضغط العالي للغاية ، ودرجة الحرارة العالية ، والوسائط المسببة للتآكل ، والبيئات القاسية. مقارنة بـمواسير ملحومةلا تحتوي الأنابيب الفولاذية المصنوعة من السبائك غير الملحومة على طبقات لحام ، مما يؤدي إلى مقاومة ضغط أعلى وسلامة هيكلية أقوى وخواص ميكانيكية أكثر استقرارًا. الأداء المتفوق لأنابيب الفولاذ غير الملحومة لا ينبع فقط من المادة نفسها-يتم تحديده إلى حد كبير من خلال عملية التصنيع.

توضح هذه المقالة عملية تصنيع أنابيب الفولاذ غير الملحومة ، بما في ذلك طرق الإنتاج وتكنولوجيا المعالجة الحرارية ومراقبة الجودة.

عمليات التصنيع الرئيسية لأنابيب الفولاذ غير الملحومة

عملية التصنيع النموذجية لأنابيب الفولاذ غير الملحومة هي كما يلي:
فاتورة ← تسخين ← قطع ثقب ← لف/تمدد ← تشكيل ← معالجة حرارية ← معالجة سطحية ← عمل بارد (اختياري) ← ثني واستقامة ← فحص واختبار ← منتج نهائي
تلعب كل مرحلة من مراحل العملية دورا حاسما في الجودة النهائية للأنبوب.

تكنولوجيا المعالجة الحرارية لأنابيب السبائك غير الملحومة

تعتبر المعالجة الحرارية الخطوة الأكثر أهمية في عملية تصنيع أنابيب السبائك غير الملحومة ، حيث تحدد مباشرة القوة النهائية والصلابة والصلابة ومقاومة الزحف ومقاومة التآكل للأنابيب الفولاذية. بدون معالجة حرارية مناسبة ، قد تظهر أنابيب الفولاذ المصنوعة من السبائك مشاكل مثل الكسر الهش ، والصلابة غير المتكافئة ، والصلابة المنخفضة ، وضعف مقاومة درجات الحرارة العالية ، والتوزيع غير المتكافئ للإجهاد. المعالجة الحرارية عادة يغير المجهرية الداخلية للمعدن لتحقيق الأداء المطلوب.

تطبيع

التطبيع هو طريقة المعالجة الحرارية الأكثر شيوعًا. إنه ينطوي على تسخين الأنبوب فوق درجة الحرارة الحرجة ، والاحتفاظ به عند درجة الحرارة هذه ، ثم تبريده في الهواء. هذه الطريقة تهذب هيكل الحبوب وتحسن صلابة الأنابيب الفولاذية. غالبًا ما يتم استخدامه كمعالجة حرارية نهائية للفولاذ منخفض السبائك أو كمعالجة مسبقة للفولاذ عالي السبائك.

التلدين

يستخدم الصلب عادة قبل الرسم البارد. وهي مقسمة إلى صلب وصلب كامل. عادة ما ينطوي على تسخين الفولاذ فوق النقطة الحرجة ثم تبريده ببطء. هذا يخفف من المواد ويحسن بشكل كبير من machinability من أنابيب الصلب.

تبريد وتلطيف
يشمل التبريد تسخين الفولاذ إلى درجة حرارة الأوستنيتي ومن ثم غمره بسرعة في الماء أو الزيت أو وسط البوليمر لتبريده ، والحصول على بنية مارتنسيتيك. في هذه المرحلة ، يتمتع الفولاذ بقوة عالية للغاية ولكنه أيضًا هش للغاية.

هدأ

يتضمن التهدئة مباشرة بعد التبريد إعادة تسخين الفولاذ إلى درجة حرارة محددة أقل من درجة الحرارة الحرجة.

تهدئة تطبيع (N T)
بالنسبة لفولاذ سبائك الكروم والموليبدينوم (مثل P11 ، P22 ، P91 ، إلخ) ، تتطلب معايير الصناعة في كثير من الأحيان تطبيعًا يتبعه تقسية درجة حرارة عالية لضمان قوة تمزق الزحف في درجات حرارة عالية.

نظام اختبار ومراقبة الجودة

لضمان سلامة أنابيب السبائك غير الملحومة في البيئات القاسية ، يجب أن تلتزم عملية التصنيع بنظام ضمان الجودة الصارم ، وعادة ما تتضمن المعايير التالية: ASTM A335 ، ASME SA213 ، EN 10216-2 ، أو API 5L.

1. اختبار غير مدمر (NDT)

اختبار الموجات فوق الصوتية (UT): يكشف العيوب الطولية والعرضية داخل جدار الأنبوب.

اختبار التيار الدوامي (ET): يستخدم في المقام الأول للمسح السريع للعيوب السطحية والقريبة من السطح.

اختبار الجسيمات المغناطيسية (MT) أو اختبار الاختراق (PT): يستخدم للكشف عن الشقوق الدقيقة في نهايات الأنبوب والسطح.

2. اختبار الأداء الميكانيكي والتكنولوجي

اختبار الشد: يحدد قوة الغلة وقوة الشد والاستطالة.

اختبار التأثير: يقيم صلابة المواد في درجات الحرارة المنخفضة لمنع الكسر الهش.

اختبار الصلابة: يضمن الاتساق في تأثيرات المعالجة الحرارية.

اختبار التسطيح والحرق: تقييم الاحتياطي البلاستيكي للأنابيب الفولاذية تحت أحمال التشوه.

3. تحليل التركيب الكيميائي

باستخدام مطياف بصري (OES) أو XRF محمول باليد (PMI) ، يتم التحقق من عناصر السبائك في كل دفعة من المنتجات لتكون ضمن النطاق القياسي المحدد لمنع تلوث المواد.

الأسئلة الشائعة (الأسئلة الشائعة) حول أنابيب السبائك غير الملحومة

ما الفرق بين أنابيب سبائك الصلب وأنابيب الصلب الكربوني ؟

تحتوي الأنابيب الفولاذية المصنوعة من السبائك على عناصر تسبيك إضافية مثل الكروم والموليبدينوم ، مما يعزز القوة ويحسن مقاومة التآكل والأداء في درجات الحرارة العالية.

لماذا تعتبر المعالجة الحرارية مهمة جدًا لأنابيب الفولاذ غير الملحومة ؟

المعالجة الحرارية تغير الهيكل المعدني الداخلي للأنبوب وتحدد خواصه الميكانيكية النهائية.
