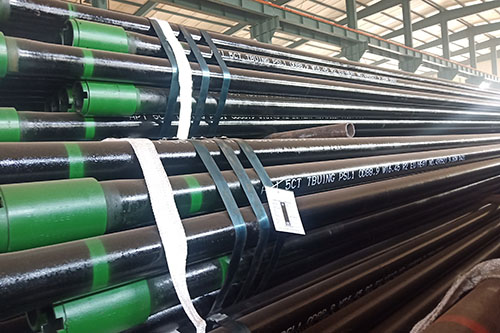

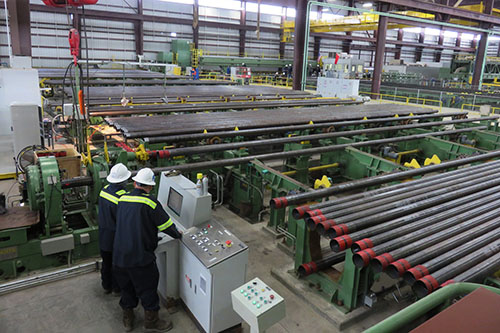

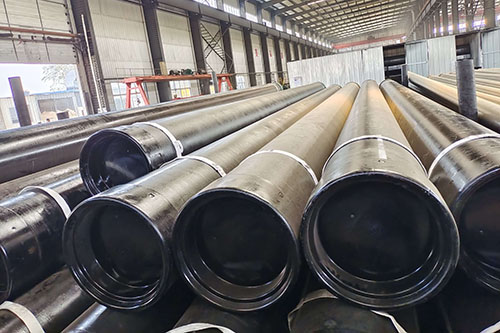

أنابيب APIالأنبوب هو أنبوب صغير القطر نسبيًا يتم تشغيله في بئر ليكون بمثابة قناة لمرور النفط والغاز إلى مرافق سطح الحقل للمعالجة. يجب أن تكون الأنابيب قوية بما فيه الكفاية لمقاومة الأحمال والتشوهات المرتبطة بالإنتاج ومبالغ العمل. علاوة على ذلك ، يجب أن يكون حجم الأنبوب لدعم المعدلات المتوقعة لإنتاج النفط والغاز.
الشهادة:
مواصفة معهد البترول الأمريكي (API Spec 5CT) – المواصفة 5CT/ISO 11960، والمعيار الصيني (GB/T 19830-2011) الخاص بأنابيب التغليف (Casing) وأنابيب الإنتاج (Tubing) - الإصدار الثامن، المتعلق بصناعات النفط والغاز الطبيعي - الأنابيب الفولاذية المستخدمة كأنابيب تغليف أو أنابيب إنتاج للآبار.

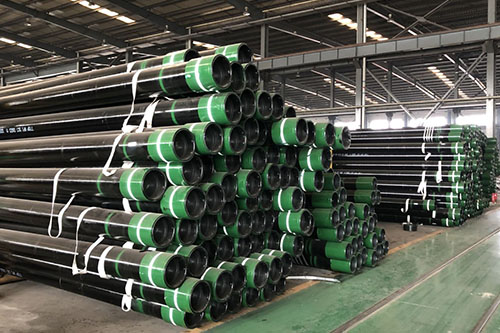

تُدخل أنابيب الإنتاج (API tubing) داخل البئر عبر أنابيب التغليف (casing)، وتعمل على تسهيل نقل الهيدروكربونات إلى السطح. تُستخدم هذه الأنابيب لنقل الغاز الطبيعي أو النفط الخام إلى المرافق المخصصة للمعالجة اللاحقة بعد اكتمال عمليات الحفر. وكما هو الحال مع أنابيب الحفر (drill pipe) وأنابيب التغليف (casing)، تتعرض أنابيب الإنتاج لضغوط عالية أثناء عملية الاستخراج؛ لذا يجب أن تكون ذات سماكة كافية وتتمتع بالقوة والمتانة. تتوفر أنابيب الإنتاج بقطر خارجي (OD) يتراوح بين 48.26 مم و114.3 مم (أي من 1.900 بوصة إلى 4.5 بوصة)، كما تتوفر أحجام أصغر تصل إلى 1.050 بوصة عند الطلب.
تعمل أنابيب الإنتاج على حماية أنابيب التغليف (casing) من التآكل والاهتراء الناتج عن السوائل المسببة للتآكل، أو الرمال، أو البارافين، وغيرها. كما يمكن استبدال أنابيب الإنتاج في حال تعرضها للتلف، وهو أمر غير ممكن بالنسبة لأنابيب التغليف.
لمعايير والشروط الفنية للتوريد: API Spec 5CT، وISO 13680.
الاستخدامات: تُستخدم أنابيب الإنتاج لاستخراج النفط أو الغاز من الآبار.
الأبعاد: القطر الخارجي (OD): 48.26 - 114.3 مم، سماكة الجدار (WT): 3.18 - 16 مم.

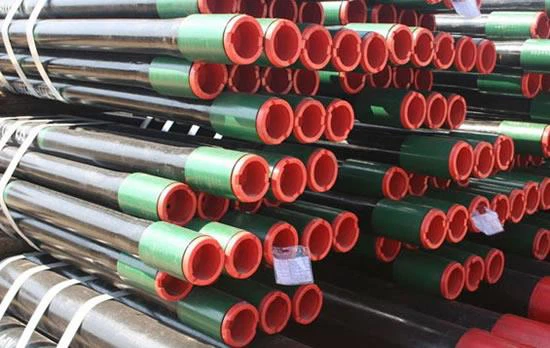

درجات الصلب (Grades): J55، N80-1/N80-Q، L80-1/L80-9Cr، C90، T95، P110، وQ125. أنواع الأسنان (القلاووظ): NUE، EUE، STC، LTC، BTC، XC، وHYDRILL CS.
التطبيقات:
يستخدم هذا النوع من أنابيب النفط غير الملحومة بشكل رئيسي في آبار النفط لاستخراج البترول والغاز الطبيعي.
1. استخراج النفط والغاز
بعد حفر بئر نفط وإصلاحه ، ضع أنبوب API 5CT في غلاف سلسلة الزيت لاستخراج النفط والغاز على الأرض.
2. حقن المياه
عندما لا يكون ضغط البئر كافيًا ، من الضروري استخدام أنابيب زيت غير ملحومة لحقن الماء في البئر.
3. حقن البخار
في عملية الاسترداد الحراري للزيت الثقيل ، غالبًا ما نستخدم أنابيب API 5CT المعزولة لحقن البخار في أسفل البئر.
4. التحمض والتكسير
من أجل تحسين إنتاج آبار النفط والغاز ، نحتاج إلى نقل الوسائط الحمضية أو المكسورة إلى الخزان الهيدروكربوني (منطقة الهيدروكربون). يتم الانتهاء من هذه العملية من خلال أنابيب النفط غير الملحومة.
4 مجموعات من الدرجة
• المجموعة 1: جميع الأنابيب والأنابيب في درجات مع H و J و K و N و R
• المجموعة 2: جميع الأنابيب والأنابيب في درجات C و L و M و T
• المجموعة 3: كل الغلاف والأنابيب في الصف P
• المجموعة 4: كل الغلاف في الدرجة Q
التركيب الكيميائي لأنابيب الأنابيب والأنابيب الفولاذية API 5CT:
|
التركيب الكيميائي، الكسر الكتلي (٪) |
|||||||||||||||
|
مجموعة |
درجة |
يكتب |
C |
Mn |
Mo |
Cr |
Ni |
Cu |
P |
S |
Si |
||||
|
الحد الأدنى. |
الحد الأقصى. |
الحد الأدنى. |
الحد الأقصى. |
الحد الأدنى. |
الحد الأقصى. |
الحد الأدنى. |
الحد الأقصى. |
الحد الأقصى. |
الحد الأقصى. |
الحد الأقصى. |
الحد الأقصى. |
الحد الأقصى. |
|||
|
1 |
H40 |
– |
– |
– |
– |
– |
– |
– |
– |
– |
– |
– |
0.03 |
0.030 |
– |
|
J55 |
– |
– |
– |
– |
– |
– |
– |
– |
– |
– |
– |
0.03 |
0.030 |
– |
|
|
K55 |
– |
– |
– |
– |
– |
|
|
|
– |
– |
– |
0.03 |
0.030 |
– |
|
|
N80 |
1 |
– |
– |
– |
– |
– |
– |
– |
– |
– |
– |
0.03 |
0.030 |
– |
|
|
N80 |
Q |
– |
– |
– |
– |
– |
– |
– |
– |
– |
– |
0.03 |
0.030 |
– |
|
|
R95 |
– |
– |
0.45 |
– |
1.90 |
– |
– |
– |
– |
– |
– |
0.03 |
0.030 |
0.45 |
|
|
2 |
M65 |
– |
– |
– |
– |
– |
– |
– |
– |
– |
– |
– |
0.03 |
0.030 |
– |
|
L80 |
1 |
– |
0.43 |
– |
1.90 |
– |
– |
– |
– |
0.25 |
0.35 |
0.03 |
0.030 |
0.45 |
|
|
L80 |
9Cr |
– |
0.15 |
0.30 |
0.60 |
0.90 |
1.10 |
8.00 |
10.00 |
0.50 |
0.25 |
0.02 |
0.010 |
1.00 |
|
|
L80 |
13Cr |
0.15 |
0.22 |
0.25 |
1.00 |
– |
– |
12.00 |
14.00 |
0.50 |
0.25 |
0.02 |
0.010 |
1.00 |
|
|
C90 |
1 |
– |
0.35 |
– |
1.20 |
0.25 |
0.85 |
– |
1.50 |
0.99 |
– |
0.02 |
0.010 |
– |
|
|
T95 |
1 |
– |
0.35 |
– |
1.20 |
0.25 |
0.85 |
0.40 |
1.50 |
0.99 |
– |
0.02 |
0.010 |
– |
|
|
C110 |
– |
– |
0.35 |
– |
1.20 |
0.25 |
1.00 |
0.40 |
1.50 |
0.99 |
– |
0.02 |
0.005 |
– |
|
|
3 |
P110 |
– |
– |
– |
– |
– |
– |
– |
– |
– |
– |
– |
0.03 |
0.030 |
– |
|
4 |
Q125 |
1 |
– |
0.35 |
– |
1.35 |
– |
0.85 |
– |
1.50 |
0.99 |
– |
0.02 |
0.010 |
– |
الخواص الميكانيكية لأنابيب الأنابيب والأنابيب الفولاذية API 5CT:
| الخواص الميكانيكية | ||||||||
| مجموعة | درجة الفولاذ | النوع | المجموع | قوة العائد (Mpa) | قوة الشد (Mpa) | صلابة ماكس. | ||
| % | دقيقة. | ماكس. | MPa | HRC | هوب | |||
| 1 | H40 | - | 0.5 | 276 | 552 | 414 | - | - |
| J55 | - | 0.5 | 379 | 552 | 517 | - | - | |
| K55 | - | 0.5 | 379 | 552 | 655 | - | - | |
| N80 | 1 | 0.5 | 552 | 758 | 689 | - | - | |
| N80 | Q | 0.5 | 552 | 758 | 689 | - | - | |
| R95 | - | 0.5 | 655 | 758 | 724 | - | - | |
| 2 | M65 | - | 0.5 | 448 | 586 | 586 | 22 | 235 |
| L80 | 1 | 0.5 | 552 | 655 | 655 | 23 | 241 | |
| L80 | 9Cr | 0.5 | 552 | 655 | 655 | 23 | 241 | |
| L80 | 13Cr | 0.5 | 552 | 655 | 655 | 23 | 241 | |
| C90 | 1 | 0.5 | 621 | 724 | 689 | 25.4 | 255 | |
| T95 | 1 | 0.5 | 655 | 758 | 724 | 25.4 | 255 | |
| سي 110 | - | 0.7 | 758 | 828 | 793 | 30 | 286 | |
| 3 | P110 | - | 0.6 | 758 | 965 | 862 | - | - |
| 4 | Q125 | 1 | 0.65 | 862 | 1034 | 931 | - | |
طاولة حجم الأنابيب
|
القطر الخارجي (بوصة) |
رطل مناظر (رطل لكل قدم) |
|
1.050 |
1.14 PPF إلى 1.54 PPF |
|
1.315 |
1.70 PPF إلى 2.24 PPF |
|
1.660 |
2.09 PPF إلى 3.07 PPF |
|
1.900 |
2.40 PPF إلى 5.15 PPF |
|
2.063 |
3.24 PPF إلى 4.50 PPF |
|
2-3\ 8 |
4.00 PPF إلى 7.45 PPF |
|
2-7/8 |
6.40 PPF إلى 11.50 PPF |
|
3-1\ 2 |
7.70 PPF إلى 17.00 PPF |
|
4 |
9.50 PPF إلى 22.20 PPF |
|
4-1\ 2 |
12.60 PPF إلى 26.10 PPF |
عند اختيار الأنابيب، يرجى تحديد القطر الخارجي، وسُمك الجدار، ودرجة المادة، ونوع الوصلة، والكمية.
