¿Cuál es la presión nominal de una válvula?

VálvulasSe utilizan comúnmente accesorios de tubería en sistemas como el transporte de petróleo, gas natural, agua y vapor. La presión nominal de una válvula es crucial para garantizar el funcionamiento normal del sistema. Este artículo detallará la presión nominal de las válvulas y su papel en el diseño de ingeniería.

¿Cuál es la presión nominal de una válvula?

La presión nominal de una válvula se refiere a la presión máxima de trabajo que puede soportar a una temperatura específica. Al igual que la clasificación de espesor de pared (SCH) de las tuberías, la presión nominal de una válvula refleja la resistencia mecánica específica y el rendimiento de sellado del material del cuerpo de la válvula.

El grado de la presión de válvulas es definido típicamente por los estándares internacionales siguientes:

ASME B16.34 (Válvulas con bridas, roscadas y soldadas)

GB/T 12224 (requisitos generales para las válvulas de acero)

API 6D (especificación de válvula de línea)

¿Qué determina la presión de una válvula?

La capacidad de carga de presión de una válvula no es un valor fijo; es una variable influenciada por varios factores de ingeniería:

1. temperatura de funcionamiento
Este es el factor más importante. La resistencia de los materiales metálicos disminuye a medida que aumenta la temperatura.

Por ejemplo: Una válvula de acero al carbono Clase 150 puede soportar aproximadamente 1,9 MPa de presión a 38 ° C, pero cuando la temperatura aumenta a 400 ° C, su presión permitida cae a aproximadamente 0,65 MPa. Esta es la clasificación de P-T conocida (clasificación de presión-temperatura).

Grado 2. Material
La composición química y el estado de tratamiento térmico del material del cuerpo de la válvula (como el acero al carbono WCB, el acero inoxidable CF8, el acero LCB a baja temperatura) determinan directamente su tensión básica permitida. Los aceros de aleación de alto rendimiento típicamente tienen grados de la presión más altos que el hierro fundido o el acero de carbono estándar.

3. diseño del cuerpo de la válvula y espesor de la pared
La geometría de la válvula (como válvulas de bola, válvulas de compuerta, válvulas de globo) y el grosor de la pared del cuerpo de la válvula determinan su resistencia a la compresión. Las normas de diseño (como ASME B16.34) especifican los requisitos mínimos de espesor de pared para diferentes clasificaciones de presión.

4. Materiales de sellado

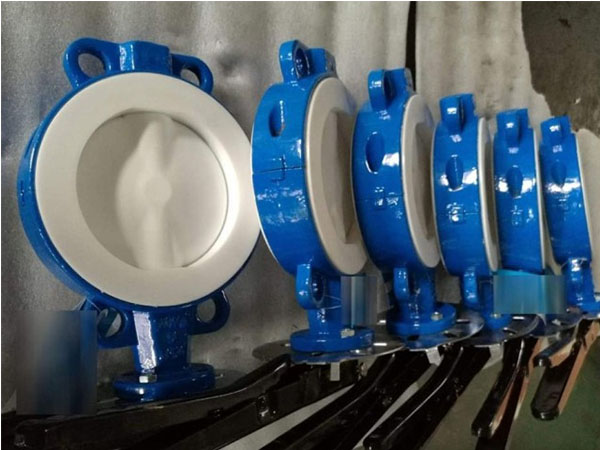

La presión nominal de las válvulas de sellado suave (que usan PTFE, EPDM, etc.) generalmente está limitada por la resistencia a la temperatura y la resistencia a la compresión del material de sellado, mientras que las válvulas de sellado duro de metal pueden soportar presiones más altas.

Sistema de clasificación de presión de la válvula

Existen muchas clasificaciones y clasificaciones de presión para las válvulas, pero independientemente del tipo utilizado, la selección de la válvula debe garantizar que su clasificación de presión sea más alta que la clasificación de presión del sistema.

Clasificación de la presión 1. PN
Las válvulas PN tienen una presión nominal basada en la presión de trabajo nominal permitida a 20 °C (68 °F). Normalmente se expresa en bar o MPa. Las presiones nominales comunes incluyen PN10, PN16, PN25 y PN40, teniendo PN10 una presión nominal de 10 bar.

Sistema 2. Class
La clase es un estándar estadounidense. El valor de clase indica la presión nominal de la válvula, expresada en libras por pulgada cuadrada (psi). Por ejemplo, la clase 150 indica la presión de trabajo nominal de una válvula de 150 psi.

El papel central de la presión nominal en el proceso de diseño

1. garantizar la seguridad general del sistema
Las válvulas son a menudo el "punto débil" o "punto de control" en un sistema de tuberías. Por lo tanto, la presión nominal de una válvula es mayor que la presión instantánea máxima del sistema (incluida la presión del martillo de agua) para evitar que el cuerpo de la válvula se agriete o que el sello se rompa.

2. Estándares de tuberías coincidentes
La clasificación de presión de una válvula debe coincidir con el sistema de tuberías conectado. Por ejemplo, si su tubería es tubería de acero al carbono Schedule 40, al seleccionar una válvula, debe verificar la presión máxima permitida de la tubería para ese diámetro para asegurarse de que la clase de válvula seleccionada (por ejemplo, Clase 300) no sea inferior a la presión nominal de la tubería.

Preguntas frecuentes (FAQ) sobre selección de válvulas

P: ¿Qué significa PN16 en una válvula?

A: PN representa la presión nominal, y 16 representa una presión de diseño de 16 bar (aproximadamente 1,6 MPa) a una temperatura de referencia (típicamente 20 °C).

P: ¿Se puede usar una válvula Clase 150 en un sistema de 2,0 MPa?

R: A temperatura ambiente (<38 ° C), la presión máxima de trabajo de una válvula de acero al carbono Clase 150 es de aproximadamente 1,96 MPa, que está muy cerca. Se recomienda consultar la tabla de P-T de material específico o seleccionar Clase 300 para un mayor margen de seguridad.

P: ¿Por qué las válvulas de gran diámetro parecen tener presiones nominales más bajas?

R: Esto es similar a la tubería. Con el mismo espesor de pared, cuanto mayor sea el diámetro, mayor será la tensión circunferencial en la pared de la tubería. Por lo tanto, las válvulas de gran diámetro y alta presión requieren diseños de cuerpo de válvula extremadamente robustos.

Resumen

La presión nominal de una válvula no es solo una indicación en el cuerpo de la válvula, sino también una piedra angular del diseño seguro de los sistemas de fluidos. Al seleccionar las válvulas, la temperatura, el material, el método de conexión (como la clase de brida) y las normas internacionales pertinentes (ASME/API/GB) deben considerarse exhaustivamente.
