Pipa Schedule 80 vs Schedule 40

Fecha:2025-08-13Vista:775Etiquetas:Pipa de acero del horario 40, pipa de acero del horario 80, tubería de acero de paredes gruesas
En proyectos industriales y de construcción, las tuberías de acero son materiales clave para transportar líquidos y gases, además de servir como soportes estructurales. Ya sea en redes de suministro de agua, plantas químicas o proyectos de petróleo y gas, a menudo escuchamos términos de especificación como"Calendario 40"Y"Horario 80".


Entonces, ¿cuáles son exactamente las diferencias entre estos dos tipos de tuberías? ¿En qué circunstancias se debe elegir el Programa 40 y cuándo se debe seleccionar el Programa 80? Este artículo realizará una comparación detallada de múltiples aspectos, como especificaciones, rendimiento, aplicación y costo.

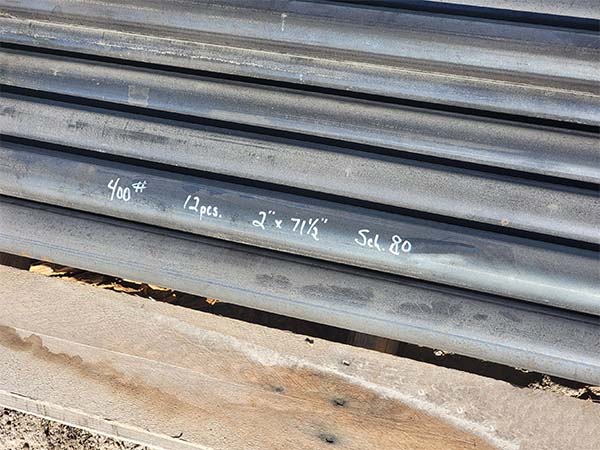

Schedule 80 steel pipe


1. ¿Cuál es la clasificación de espesor de pared de tubería (SCH)?
En los estándares de tubería ASME/ANSI de los Estados Unidos, "SCH" es un término usado para indicar el grado de espesor de pared de las tuberías. No está directamente relacionado con el diámetro exterior (OD) de la tubería, pero refleja diferentes grados de espesor de pared bajo el mismo diámetro nominal (NPS).
Por ejemplo, para tuberías de acero de NPS 2 ", el diámetro exterior es de 2.375 pulgadas, pero si es Schedule 40, el grosor de la pared es de 0.154 pulgadas; Si es Schedule 80, el grosor de la pared aumentará a 0.218 pulgadas.

Las normas comunes incluyen:

ASME B36.10M: Aplicable al acero al carbono soldado, acero aleado y tubos de acero sin costura
ASME B36.19M: Aplicable a las tuberías de acero inoxidable
ASTM A53 / ASTM A106: Estándares comunes para tuberías de acero al carbono
API 5L: estándares de uso común en la industria del petróleo y el gas


Matriz de comparación rápida:


Característica / Parámetro

Tubería Cédula 40 (Schedule 40)

Tubería Cédula 80 (Schedule 80)

Espesor de pared

Estándar / Nominal

Pared gruesa

Diámetro interno (DI)

Mayor

Menor (para el mismo NPS)

Capacidad de presión

Estándar a media

Alta presión (~30%–50% más alta)

Peso por pie

Más ligero

~20%–40% más pesado

Margen para roscado

Moderado (reduce la clasificación de presión)

Alto (ideal para roscado NPT)

Margen por corrosión

Estándar

Alto (vida operativa extendida)

Costo de material / envío

Menor costo inicial

Mayor costo inicial y de flete

Aplicaciones principales

Líneas de agua, armazones estructurales, gas de baja presión, HVAC

Procesamiento químico, vapor de alta presión, líneas de petróleo y gas, sistemas hidráulicos


2. comparación de dimensiones y de grados de la presión

Lo siguiente toma como ejemplo la tubería de acero al carbono ASTM A53 y enumera algunos datos de tamaño para una comparación intuitiva.


Diámetro nominal NPS

Diámetro exterior (pulgadas)

Espesor de pared Sch 40 (pulgadas)

Espesor de pared Sch 80 (pulgadas)

Peso Sch 40 (lb/pie)

Peso Sch 80 (lb/pie)

Clasificación de presión Sch 40 (psi) *

Clasificación de presión Sch 80 (psi) *

1"

1.315

0.133

0.179

1.68

2.17

~450

~630

2"

2.375

0.154

0.218

2.64

3.66

~400

~575

3"

3.500

0.216

0.300

5.80

7.58

~370

~550

4"

4.500

0.237

0.337

7.29

10.79

~350

~530


*La clasificación de presión es un valor aproximado y en realidad depende del grado del material y la temperatura de funcionamiento.

Se puede ver en la tabla que bajo el mismo diámetro exterior, el grosor de la pared y el peso del Schedule 80 son significativamente más altos que los del Schedule 40, lo que significa que puede soportar una presión de trabajo más alta.

Análisis de la diferencia 3. Core

Espesor y resistencia de la pared
El Schedule 80 tiene una pared más gruesa y mayor resistencia, lo que lo hace adecuado para aplicaciones de alta presión.
La Schedule 40 tiene un espesor de pared más delgado y es más adecuada para aplicaciones de baja presión y estructurales.

Capacidad de resistencia a la presión
El aumento del espesor de la pared mejora directamente el rendimiento de la resistencia a la presión, lo que hace que Schedule 80 sea más seguro en el transporte de líquidos o gases a alta presión.

Diferencia de peso
El Programa 80 es significativamente más pesado por pie y tiene mayores costos de transporte e instalación.

Diferencia de precio
El precio del Anexo 80 es más alto que el del Anexo 40 porque se usa más acero.

4. Comparación de escenario de aplicación

Programa 40 aplicaciones comunes:

Sistemas urbanos de abastecimiento de agua y drenaje
Tubería de compresor de aire de baja presión
Construcción de vallas, andamios y marcos de soporte
Sistema de riego agrícola

Programa 80 aplicaciones comunes:

Medios corrosivos y tuberías de alta presión en plantas químicas
Sistema de vapor de alta temperatura y alta presión
Ingeniería marina, plataformas offshore
Oleoductos de larga distancia para el petróleo y el gas
Sistema hidráulico de alta presión

5. precauciones de instalación y operación

Corte y procesamiento
Debido al gran espesor de la pared, Schedule 80 tarda más en procesarse y requiere equipos de corte con mayor potencia.

Procesamiento y soldadura de hilos
Al soldar tuberías de paredes gruesas, se requiere una mayor corriente y un tiempo de soldadura más largo, y se debe evitar el sobrecalentamiento para evitar afectar el rendimiento del material.

Soporte de tubería
Es más pesado y requiere puntos de soporte de tubería más densos y seguros.

Tratamiento anticorrosión
Para ambientes al aire libre o húmedos a largo plazo, se recomienda elegir materiales galvanizados o de acero inoxidable.

6. Factores de costo

Costo material: Schedule 80 tiene un costo más alto por pie.
Costos de transporte e instalación: un aumento en el peso conducirá a mayores costos de transporte y mano de obra.
Vida útil: Schedule 80 tiene una vida útil más larga en condiciones de alta presión, lo que reduce los costos de reemplazo a largo plazo.


Leer más:Tamaños de tubería SCH 40/80
