ما هي العوامل التي تؤثر على تصنيف ضغط أنابيب الصلب من مخلفات الحرب ؟

الـتصنيف الضغطمنأنابيب الصلب ERW (المقاومة الكهربائية الملحومة)لا يتم تحديدها فقط من خلال عملية التصنيع ؛ بدلاً من ذلك ، يعتمد بشكل أساسي على قطر الأنبوب ، وسمك الجدار ، ودرجة المواد ، والإجهاد المسموح به في درجة حرارة التصميم ، وجودة اللحام ، وبدل التآكل ، ورموز التصميم المعمول بها. بشكل عام ، يمكن لأنابيب مخلفات الحرب بسماكة أكبر للجدار أن تتحمل ضغوطًا داخلية أعلى ، في حين-تحمل سمك الجدار والشروط الأخرى ثابتة-تتميز الأنابيب ذات الأقطار الأكبر بقدرة تحمل ضغط أقل نسبيًا.

فهم هذه العوامل أمر بالغ الأهمية عند اختيار أنابيب الصلب من مخلفات الحرب لتطبيقات مثل أنابيب المياه والزيت والغاز ، وأنابيب العمليات ، وأنظمة الحماية من الحرائق ، وغيرها من الاستخدامات التي تحمل الضغط.

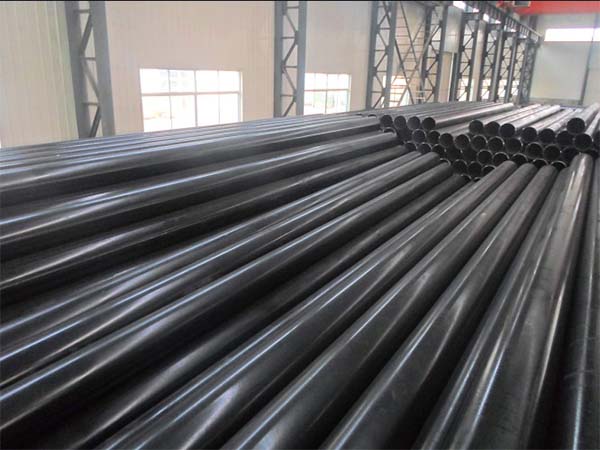

أثناء عملية التصنيع ، يتم تشكيل أنابيب الصلب من مخلفات الحرب عن طريق تشكيل شريط أو صفيحة فولاذية في أسطوانة ولحام الحواف معًا باستخدام التسخين المقاوم الكهربائي. لأن أنابيب ERW تتميز بخط لحام طولي ، يجب أن تمثل حسابات تصميم الضغط كل من خصائص جسم الأنبوب نفسه ومتطلبات الجودة للمفصل الملحوم.

العوامل الرئيسية التي تؤثر على تصنيف ضغط أنابيب الصلب من مخلفات الحرب تشمل:

القطر الخارجي (OD)
سمك الجدار
درجة مواد
الإجهاد المسموح به
درجة حرارة التصميم
جودة اللحام وعوامل الجودة المعمول بها
بدل التآكل
التحمل التصنيع

سمك الجدار هو العامل الأكثر أهمية الذي يؤثر على تصنيف الضغط لأنابيب الصلب من مخلفات الحرب. بالنسبة لقطر خارجي معين ، مادة ، درجة حرارة ، وعامل لحام ، فإن أنبوب ERW مع جدار أكثر سمكًا يوفر قدرة تحمل ضغط أعلى. على سبيل المثال ، ضع في الاعتبار أنابيب NPS 4 من الفولاذ الكربوني المحددة كجدول 20 والجدول 40 والجدول 80 ؛ يحتوي الجدول 80 على جدار أكثر سمكًا بشكل كبير ، وبالتالي ، قدرة تحمل ضغط نظرية أعلى.

أنابيب فولاذية ملحومة (مقاومة كهربائية عالية التردد): تقييمات الضغط وجداول سمك الجدار

غالبًا ما يتم الخلط بين "الجدول الزمني" (تعيين سمك الجدار) و "تصنيف الضغط".

الجدول 10 ، الجدول 40 ، الجدول 80 ، الجدول 120 ، والجدول 160 هي التسميات المستخدمة داخل أنظمة قياس الأنابيب الموحدة للإشارة إلى سمك الجدار. يختلف سمك الجدار الفعلي وفقًا لحجم الأنبوب الاسمي (NPS).

بالنسبة لحجم أنبوب اسمي معين ، وبافتراض أن الظروف الأخرى تظل ثابتة ، فإن رقم الجدول الزمني الأعلى يشير عمومًا إلى جدار أنبوبي أكثر سمكًا ، مما يوفر قدرة تحمل ضغط نظرية أعلى. ولكن:

تقييمات سمك جدار الأنبوب لا تعادل تقييمات الضغط.

على سبيل المثال ، دون تحديد قطر الأنبوب ، والمواد ، ودرجة الحرارة ، ومعيار التصميم ، فمن غير الدقيق تقديم بيان معمم مثل "الجدول 40 أنبوب لديه تصنيف ضغط X psi".

العوامل الرئيسية التي تؤثر على تصنيف ضغط أنابيب الصلب من مخلفات الحرب

العامل	التأثير العام على قدرة تحمل الضغط	لماذا هو مهم
سمك الجدار	زيادة السمك تؤدي عادةً إلى زيادة قدرة تحمل الضغط	توفر مقاومة أكبر للضغط الداخلي
قطر الأنبوب	زيادة القطر تؤدي عادةً إلى انخفاض القدرة عند ثبات سمك الجدار	تزيد من الإجهاد المحيطي
درجة المادة	يمكن أن يؤدي ارتفاع الإجهاد المسموح به إلى زيادة القدرة	يحدد الإجهاد الذي يمكن للمادة تحمله بأمان
درجة حرارة التصميم	يمكن أن تؤدي درجة الحرارة الأعلى إلى انخفاض القدرة	قد ينخفض الإجهاد المسموح به للمادة
جودة اللحام	توفر اللحامات المؤهلة بشكل جيد سلامة أفضل تحت الضغط	تحتوي أنابيب ERW على لحام طولي
بدل التآكل	يؤدي بدل التآكل الأكبر إلى تقليل السمك الفعلي	يعوض عن فقدان المادة أثناء الخدمة
Schedule للأنبوب	يعني Schedule الأعلى عادةً زيادة في سمك الجدار	يحدد الـ Schedule سلسلة من سماكات الجدار
تفاوتات التصنيع	يمكن أن يؤدي التفاوت السالب إلى تقليل السمك الفعلي	يجب أن يستوفي الحد الأدنى الفعلي للسمك متطلبات التصميم
كود التصميم	يحدد متطلبات الحساب والسلامة	قد تستخدم التطبيقات المختلفة قواعد تصميم مختلفة

اعتبارات عملية عند اختيار أنابيب الصلب ERW

عند شراء أنابيب الصلب إرو لتطبيقات الضغط ، يجب على المشترين تجنب اختيار الأنابيب القائمة فقط على درجة الأنابيب أو درجة المواد.

عملية الاختيار العملية هي كما يلي:

تحديد التطبيق ← تحديد ضغط التصميم ← تحديد درجة حرارة التصميم ← تحديد حجم الأنبوب ← حساب سمك الجدار المطلوب ← النظر في بدل التآكل وتحمل التصنيع ← تأكيد متطلبات اللحام والاختبار ← التحقق من نظام الأنابيب بالكامل.

الخطوة الأخيرة مهمة بشكل خاص لأن الأنبوب هو مجرد مكون واحد من نظام الضغط. يجب أن تفي الشفاه والصمامات والتجهيزات والجوانات والوصلات أيضًا بشروط التصميم المطلوبة.

قد تكون قدرة الضغط لنظام الأنابيب بالكامل محدودة في النهاية بسبب المكون الذي يحتوي على الضغط بأقل تصنيف للضغط.

أسئلة بخصوص تصنيفات ضغط أنابيب الصلب ERW

1. ما هو تصنيف ضغط أنابيب الصلب ERW ؟

لا يوجد تصنيف ضغط واحد وعالمي لأنابيب الصلب من مخلفات الحرب. يعتمد الضغط المسموح به على قطر الأنبوب ، سمك الجدار ، درجة المواد ، درجة حرارة التصميم ، جودة اللحام ، بدل التآكل ، ورموز التصميم المعمول بها.

2. يمكن استخدام أنابيب الصلب ERW في تطبيقات الضغط العالي ؟

نعم. شريطة أن تفي بالمتطلبات ذات الصلة للمواد والتصنيع والاختبار والتفتيش ورموز التصميم ، يمكن استخدام كل من الأنابيب الفولاذية في التطبيقات التي تحتوي على الضغط.

3. هو أنبوب الصلب ERW أضعف من الأنابيب الفولاذية غير الملحومة ؟

ليس بالضرورة. تستخدم الأنابيب الفولاذية غير الملحومة وغير الملحومة عمليات تصنيع مختلفة ، ولكن يعتمد أداء تحمل الضغط على مجموعة من المواصفات ، بما في ذلك المواد والأبعاد وجودة اللحام ومعايير الفحص ومتطلبات التصميم.

4. هل يمثل الجدول 40 (Sch 40) تصنيف ضغط محدد ؟

لا. يشير الجدول 40 فقط إلى سلسلة سمك جدار موحدة ؛ لا يمثل تصنيف ضغط عالمي. يعتمد الضغط المسموح به الفعلي على قطر الأنبوب والمواد ودرجة الحرارة وظروف التصميم.

ملخص

يتم تحديد تصنيف ضغط أنابيب الصلب من مخلفات الحرب من خلال مجموعة من العوامل ، بما في ذلك قطر الأنبوب ، وسمك الجدار ، والإجهاد المسموح به للمواد ، ودرجة حرارة التصميم ، وجودة اللحام ، وبدل التآكل ، وتحمل التصنيع ، ورموز التصميم القابلة للتطبيق.
