الأحجام والمعايير الشائعة للأنابيب المستطيلة
تواريخ:2025-09-29عدد التصفح:44علامة:أنابيب مستطيلة ، قسم مجوف ، بناء ، أنبوب astm a500

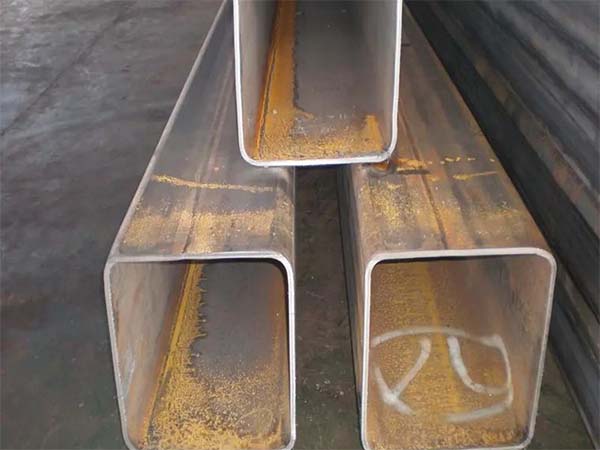

أنابيب مستطيلة، كمادة هيكلية مهمة ، تستخدم على نطاق واسع في العديد من المجالات مثلالبناءالتصنيع الميكانيكي ، صناعة السيارات ، وإنتاج الأثاث. مع خواصها الميكانيكية الممتازة ، والقدرة العالية للحمل ، والقدرة على التكيف بالمواصفات المرنة ، تم تطبيقها على نطاق واسع. سواء كانت لأطر البناء ، أو تصنيع قذائف المعدات الميكانيكية ، أو صنع الهياكل الداعمة للأثاث ، تلعب الأنابيب المستطيلة دورا حاسما. ستقدم هذه المقالة أبعاد الأنابيب المستطيلة والمعايير الشائعة الاستخدام ، مما يوفر مرجعًا للألوان المبهرة للأنابيب المستطيلة.
مواصفات الحجم المشترك للأنابيب المستطيلة
يتم تحديد أبعاد الأنابيب المستطيلة بشكل أساسي بثلاثة معايير أساسية: الجانب الطويل (العرض ، ب) ، والجانب القصير (الارتفاع ، ح) ، وسمك الجدار (t) ، مع كون الوحدة ملليمترات (مم). من بينها ، عادة ما يتم التحكم في نسبة الجانب الطويل إلى الجانب القصير (B:H) بين 1:1.2 و 1:2.5. إذا تجاوزت النسبة هذا النطاق (مثل وجود اختلاف كبير في الطول والعرض) ، يتم اختيار الأنابيب المربعة (B = H) أو الأنابيب المسطحة (hb) كبدائل لتلبية متطلبات الاستقرار الهيكلي.
نطاق طول الجانب
جانب قصير (ب: الحجم الشائع هو 20 إلى 500). بالنسبة للهياكل الصغيرة (مثل الأثاث والأبواب والنوافذ) ، غالبًا ما يتم اعتماد طول جانبي صغير يتراوح من 20 إلى 100 ، بينما بالنسبة للهياكل المتوسطة والكبيرة الحجم (مثل هياكل المباني والهياكل العظمية الميكانيكية) ، يتم اختيار طول جانبي يتراوح بين 100 و 500 في الغالب. الجانب الطويل (H) تتراوح الأحجام الشائعة من 30 إلى 800. تحتاج إلى تشكيل نسبة معقولة مع الجانب القصير (مثل 100 × 50 ، 150 × 100 ، 300 × 200 ، وما إلى ذلك) لمنع انحناء الأنبوب أو تشوهه بسبب نسبة الطول إلى العرض الكبيرة للغاية.
مجموعة سمك الجدار
أنابيب مستطيلة للهياكل الشائعة: يبلغ سمك الجدار عمومًا 1.0 إلى 16 ، وهي مناسبة لسيناريوهات التحميل الخفيف إلى المتوسط (مثل إطارات الأثاث والديكور الداخلي والدعامات الميكانيكية الصغيرة).
أنابيب مستطيلة للهياكل الثقيلة: يمكن أن يصل سمك الجدار إلى 16 إلى 40 ، أو حتى أكثر سمكًا (مثل 60 *). تستخدم بشكل رئيسي في المباني الشاهقة ، والجسور الكبيرة ، والآلات الثقيلة (مثل طفرات الحفارات) ، والتطبيقات الأخرى التي تتطلب قدرة حمل عالية.
المواصفات النموذجية
أنابيب صغيرة الحجم رفيعة الجدران: مناسبة لهياكل الإضاءة أو السيناريوهات الزخرفية ، مثل 20 × 30 × 1.5 (أرجل الأثاث) ، 40 × 60 × 2.0 (إطارات الأبواب والنوافذ) ، 50 × 80 × 3.0 (الأقسام الداخلية).
الحجم المتوسط: الأبعاد الأكثر استخدامًا في مجالات الإنشاء والميكانيكية ، مثل 100 × 150 × 4.0 (عارضة البناء) ، 120 × 200 × 6.0 (الإطار الميكانيكي) ، 150 × 250 × 8.0 (إطار دعم الجسر).
أنابيب ذات جدران سميكة كبيرة الحجم: تُستخدم في الهندسة الثقيلة ، مثل 200 × 300 × 10 (إطارات المباني العالية الارتفاع) ، 300 × 400 × 12 (جسر كبير) ، 400 × 600 × 20 شعاع (قواعد الآلات الثقيلة).
النطاق الأكثر استخدامًا في الإنشاءات: المواصفات الأكثر طلبًا في صناعة البناء هي 50 × 100 إلى 200 × 400 ، مع سمك حائط يتركز بين 3 و 12 ، وهو ما يمكن أن يوازن بين القوة الهيكلية وتكاليف المواد.
معيار التنفيذ للأنابيب المستطيلة
1. المعيار الوطني الصيني
GB/T 6728-2017 "أقسام فولاذية مجوفة مشكلة على البارد للأغراض الهيكلية": معيار عام للأنابيب المستطيلة المشكلة على البارد ، أبعاد التغطية ، الأشكال ، الأوزان ، المواد (مثل Q235B ، Q345B) ، العمليات (لحام عالي التردد ، تشكيل الانحناء على البارد) ، ومتطلبات الأداء. تنطبق على معظم الأنابيب المستطيلة المستخدمة في البناء والآلات.
أنابيب فولاذية مشكلة على البارد لهياكل المباني JG/T 178-2005: تنص المعايير المحددة لتصميم هيكل المباني على نطاق المقاسات العرضية للأنابيب المستطيلة المستخدمة في البناء (مثل 120 × 80 × 4 × 500 × 480 × 22) ، الخواص الميكانيكية (قوة الشد ≥ 370MPa ، قوة الغلة ≥ 235MPa) ، ومتطلبات المعالجة المضادة للتآكل (مثل الجلفن بالغمس الساخن).
GB/T 13773-2016 "أنابيب فولاذية مستطيلة ملحومة مستقيمة": تنطبق على الأنابيب المستطيلة المستطيلة المستقيمة للهياكل العامة ، وتحدد بوضوح متطلبات الانحرافات الأبعاد (مثل العرض ± 1.5 ، التماس ± 0.15) ، جودة اللحام (بدون شقوق أو شوائب خبث في التماس اللحام) ، وجودة السطح (لا يوجد مقياس أكسيد أو الصدأ).
GB/T 3094-2015 "أنابيب فولاذية مستطيلة لنقل السوائل ذات الضغط المنخفض": معيار للأنابيب المستطيلة المستخدمة في نقل السوائل ذات الضغط المنخفض (مثل الماء والغاز والهواء) ، مع التركيز على مقاومة الضغط (ضغط الاختبار ≥ 1.5 مرة من ضغط العمل) وأداء الختم (لا تسرب) للأنابيب.
2. المعايير الأوروبي
EN 10219-1 "أقسام مجوفة على البارد بالمعيار الأوروبي": معيار الأنابيب المستطيلة القياسية الأوروبي ينص على أبعاد مقطعية (مثل 100 × 50 × 3 إلى 400 × 200 × 12) ، مواد (مثل S235JR ، S355J2 فولاذ كربوني) ، متطلبات العملية (لا تشققات بعد تشكيل الانحناء البارد) ، وقواعد التفتيش. تنطبق على مشاريع الهياكل الفولاذية في الأسواق الأوربية والدولية.
EN 10210-1 "أقسام مجوفة من الفولاذ غير السبائكي والحبيبات الدقيقة لهياكل التشكيل الساخنة": تحدد المتطلبات الفنية للجوانب المجوفة بالحرارة مع المقاطع العرضية الدائرية والمربعة والمستطيلة والبيضاوية. يغطي المواد (مثل S235JR ، فولاذ الكربون S355J2) ، الخواص الميكانيكية (قوة الغلة ≥ 235MPa ، قوة الشد ≥ 360-510MPa) ، صلابة الصدمات (مثل درجة JR ، تأثير درجة حرارة الغرفة ≥ 27J) والتركيب الكيميائي (محتوى الكربون ≤ 0.25 ٪ ، والكبريت والفوسفور ≤ 0.05 ٪) إنها مكملة لعملية تشكيل معيار الانحناء البارد لـ EN 10219-1.
3. المعايير الأمريكية
ASTM A500"أنابيب هيكلية فولاذية كربونية ملحومة وغير ملحومة على البارد" ASTM A500 هو المعيار الأكثر استخدامًا للأنابيب المستطيلة التي صاغتها الجمعية الأمريكية للاختبار والمواد (ASTM). تحدد بشكل أساسي الأبعاد والمواد ومتطلبات الأداء للأنابيب الهيكلية المصنوعة من الصلب الكربوني الملحومة أو غير الملحومة على البارد ، وهي قابلة للتطبيق على الاستخدامات الهيكلية العامة مثل الجسور والمباني والآلات. يصنف هذا المعيار الأنابيب المستطيلة إلى ثلاث فئات: A و B و C ، مع وجود الاختلافات الأساسية في الخواص الميكانيكية ومتطلبات المعالجة الحرارية.
ASTM A513"الأنبوب الميكانيكي" : ASTM A513 هو معيار تم وضعه للأنابيب المستطيلة المستخدمة في الآلات ، مع التأكيد على اتساق دقة الأبعاد والخصائص الميكانيكية للأنابيب. إنها قابلة للتطبيق على سيناريوهات مثل الأسطوانات الهيدروليكية والأسطوانات الهوائية والإطارات الميكانيكية التي تتطلب تنازلات عالية الدقة.
النقاط الرئيسية للاختيار: يجب أن يأخذ اختيار الأنابيب المستطيلة في الاعتبار الخصائص الميكانيكية ، والتكيف البيئي ، وتكنولوجيا المعالجة والتحكم في التكاليف. من خلال توضيح سيناريوهات التطبيق والتحقق من المعايير القياسية والتحقق من مؤهلات الموردين ، يمكن تحقيق التوازن بين السلامة والاقتصاد في نهاية المطاف.
