Comprender las tuberías y accesorios de acero inoxidable

En sistemas de tuberías industriales,Tuberías de acero inoxidables, Como los principales componentes de soporte de presión para el transporte de medios, son ampliamente utilizados debido a su excelente resistencia a la corrosión, resistencia a altas temperaturas y ventajas de resistencia. Los accesorios de tubería de acero inoxidable son componentes clave para lograr funciones como la interconexión, el desvío o la dirección en sistemas de tuberías. Los dos son altamente consistentes en la composición del material, los estándares de fabricación y el ajuste dimensional para garantizar el rendimiento de sellado y la confiabilidad general del sistema de tuberías.

Tubería de acero inoxidable

Las tuberías de acero inoxidable son tubos de metal con secciones transversales huecas, utilizados para el transporte de fluidos o como componentes estructurales. Sus principales características son resistencia a la corrosión, resistencia a altas temperaturas y resistencia a la presión, y pueden operar de manera estable durante mucho tiempo en diversos medios y entornos químicos.
Su composición de aleación consiste principalmente en hierro y cromo, con la adición de elementos como níquel y molibdeno para formar una película densa de óxido de cromo, logrando una protección de auto-pasivación y mejorando aún más la resistencia a la corrosión por picaduras y grietas.

Según el proceso de producción, las tuberías de acero inoxidable se pueden dividir en dos categorías principales: tuberías de acero sin costura y tuberías de acero soldadas.

Tubos sin soldadura de acero inoxidable: Formado por forja integral y laminado o laminado, sin soldaduras, tienen las ventajas de espesor de pared uniforme y alta resistencia, y se utilizan a menudo en alta temperatura, alta presión y campos corrosivos.
Tubos de acero inoxidable soldados: Se hacen rodando placas de acero inoxidable o tiras de acero inoxidable en forma y luego soldándolas. De acuerdo con las diferentes costuras de soldadura, se pueden clasificar en varias formas, como soldadura por resistencia, soldadura TIG/MIG, etc. Son adecuados para el transporte de presión media y baja y aplicaciones de ingeniería general.

Los grados comunes de las tuberías de acero inoxidable generalmente incluyen aceros inoxidables austeníticos como 304 y 316, así como aceros inoxidables ferríticos como 409 y 430. Los diferentes grados de acero inoxidable tienen sus propios enfoques en términos de resistencia a la corrosión y propiedades mecánicas.
Los estándares de ejecución comunes para tuberías de acero inoxidable incluyen ASTM A312 (tuberías de acero inoxidable austenítico sin soldadura/soldadas) y normas internacionales como DIN y JIS.

Accesorios de tubería de acero inoxidable

Los accesorios de tubería de acero inoxidable se refieren a los accesorios de metal utilizados para conectar, girar, ramificar o cambiar el diámetro de las tuberías. Poseen resistencia a la corrosión, resistencia a altas temperaturas y resistencia a la presión, y pertenecen a la familia del acero inoxidable junto con las tuberías. Son ampliamente utilizados en industrias como el petróleo, la ingeniería química, la alimentación y la atención médica.
Las funciones típicas incluyen: cambiar la dirección del flujo (como los codos), tuberías de ramificación (como las tes), ajustar el diámetro (como los reductores), desmontaje, montaje y mantenimiento (como las bridas), etc.

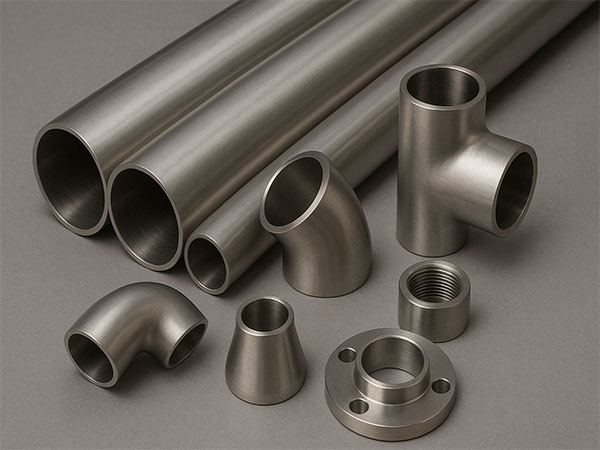

Los tipos comunes de accesorios de tubería de acero inoxidable son los siguientes:
Codos: se clasifican por ángulo en 45 °, 90 °, 180 °, etc., y se utilizan para cambiar la dirección de las tuberías. Los métodos de conexión comunes incluyen soldadura, roscado, soldadura de zócalo, etc.
Tres vías: dividir las tuberías principales y de las ramas en dos corrientes o fusionarlas.
Cabezales grandes y pequeños: Logra transiciones suaves para tuberías de diferentes diámetros.
Brida: conecta el equipo de tubería u otros accesorios de tubería a través de pernos y proporciona puntos de desmontaje y mantenimiento.
Juntas y abrazaderas: Conveniente para el desmontaje, la asamblea y el mantenimiento rápidos.

Los accesorios de tubería están hechos principalmente del mismo material que los materiales de la tubería (como 304/316), y siguen estándares como ASME B16.9, B16.11, ANSI/ISO, etc., para garantizar que las dimensiones, los espesores de pared, los grados de presión se corresponden completamente con los materiales de tubería correspondientes y garantizan el rendimiento general del sistema.

La relación y coordinación entre tuberías y accesorios de tubería

Compatibilidad del material: las tuberías y los accesorios de tubería deben estar hechos de tubos de acero inoxidable de los mismos grados o similares para garantizar un comportamiento electroquímico constante en el mismo medio y entorno, y para evitar la corrosión galvánica y la falla de corrosión local causada por diferencias de material.

Tamaño y ajuste estándar: las dimensiones de los accesorios de tubería (diámetro, espesor de pared, programación de tubería "SCH" o "STD") deben corresponder estrictamente al material de la tubería. Los métodos de ajuste comunes incluyen la unión a tope de soldadura, la conexión roscada, la conexión de soldadura de socket, etc. Implemente estándares unificados (como ASTM/ASME o GB/T) para garantizar la precisión de acoplamiento y el rendimiento de sellado de las interfaces.

Integración y aplicación del sistema: en campos como la petroquímica, la alimentación, la medicina y la ingeniería marina, las tuberías proporcionan los "canales" para el transporte de medios, mientras que los accesorios de tuberías ensamblan la red de tuberías en un sistema integrado que cumple con los requisitos del proceso a través de varias formas de conexión. La colaboración entre los dos garantiza un transporte seguro, eficiente y fácil de mantener. La correcta selección e instalación de tuberías y accesorios de tubería es la base para el funcionamiento estable a largo plazo de los sistemas de tuberías.
