مواصفات ومعايير أنابيب الصلب الملحومة

أنبوب فولاذية ملحومالمواصفات والمعايير هي العمود الفقري التقني للبنية التحتية الآمنة. فهي تتجاوز مجرد إدراج المتطلبات ؛ فهي تضمن اتساق المنتج وسلامة التشغيل وملاءمته للبيئات الهندسية المعقدة.

فهم هذه المعايير أمر بالغ الأهمية لأصحاب المصلحة في صناعات البناء والبنية التحتية والطاقة. يمكن أن يؤدي التضارب بين متطلبات التطبيق و مواصفات الأنابيب إلى عدم الامتثال التنظيمي وعواقب أكثر خطورة-فشل الأنابيب المبكر.

توضح هذه المقالة المعايير الدولية الرئيسية للأنابيب الفولاذية الملحومة ، والمعايير الفنية الرئيسية ، وكيفية دمج المواصفات مع التطبيقات العملية.

دور المواصفات في اختيار الأنابيب

تحدد المواصفات "الحمض النووي" للأنبوب: درجته المادية ، وعملية التصنيع ، والتحمل في الأبعاد ، وإجراءات التفتيش. تحدد التطبيقات أين سيتم استخدام الأنبوب ، بينما تؤكد المواصفات قدرتها على تحمل الضغوط المقابلة. عند اختيار الأنابيب ، من الضروري تحديد أحمال التشغيل ثم الرجوع إلى المعايير لتأكيد التوافق الفني. هذه العملية هي أساسكيفية اختيار أنابيب الصلب الملحومةفعال

المعايير الدولية المشتركة للأنابيب الفولاذية الملحومة

تختلف المعايير بشكل كبير بين الصناعات. تختلف مواصفات خطوط أنابيب الغاز عالية الضغط وأسس كومة الهيكلية بشكل كبير. تشمل الأطر القياسية المعترف بها عالميًا API و ASTM و EN.

1. معيار API: المعيار لصناعة الطاقة

في صناعة النفط والغاز ، API 5L هو المعيار الرئيسي لخطوط أنابيب الغاز. إنها تفرض متطلبات صارمة على التركيب الكيميائي وسلامة اللحام لضمان قدرة خطوط الأنابيب على تحمل الضغط العالي والبيئات المسببة للتآكل.

الملامح الرئيسية ل API 5L:

مستوى مواصفات المنتج (PSL): يميز بين الجودة القياسية (PSL1) وجودة الطلب (PSL2) ، حيث تتميز الأخيرة بمتطلبات اختبار أكثر صرامة للتركيب الكيميائي وصلابة الكسور.

درجة قوة الإنتاجية: من الدرجة B إلى درجات القوة العالية ، مثل X42 و X52 و X60 و X70.

الفحص الإلزامي: يتطلب إجراء اختبار غير مدمر (NDT) لضمان اللحام بدون عيوب.

تجعل هذه المعايير الصارمة API 5 لتر المعيار المفضل لـأنابيب فولاذية ملحومة تستخدم في نقل النفط والغاز.


2. معيار ASTM: البناء والبنية التحتية

تركز معايير ASTM على الخصائص الفيزيائية وأبعاد تشييد المباني العامة ، ونقل السوائل ، والدعم الهيكلي. أنها تركز أقل على انتقال الضغط العالي وأكثر على السلامة الهيكلية وقابلية التشغيل.

مواصفات ASTM الأساسية:

ASTM A53: المواصفات القياسية للأنابيب الفولاذية المجلفنة السوداء والساخنة (ملحومة وغير ملحومة). تستخدم للتطبيقات الميكانيكية والضغط (البخار والماء والهواء).

ASTM A252: خصيصا لتصميم أكوام أنابيب الصلب الملحومة وغير الملحومة. إنه يؤكد على قدرة الأنابيب الفولاذية كعضو دائم الحامل.

ASTM A500: معيار للأنابيب الهيكلية الفولاذية الكربونية الملحومة وغير الملحومة المستديرة وغير المنتظمة الشكل.

يساعد فهم هذه الاختلافات المهندسين على معالجة التطبيقات المختلفة للأنابيب الفولاذية الملحومة في البناء.

3. EN المعايير: البنية التحتية الأوروبي

إن المعايير (مثل إن 10219 لمحات هيكلية أو إن 10217 لمحات الضغط) حاسمة للمشاريع في أوروبا والعديد من التطورات الدولية للبنية التحتية. تضع هذه المعايير قيمة عالية على إمكانية تتبع المواد والتفاوتات الدقيقة في الأبعاد.

مطابقة عمليات التصنيع مع المعايير

تحدد المواصفات عادة (أو تشير بشدة) إلى طرق التصنيع. تقنيات اللحام تحديد القطر المحتمل وسمك جدار الأنبوب.

أنابيب فولاذية ملحومة (ERW) بالمقاومة: تستخدم عادة للأنابيب الصغيرة إلى المتوسطة القطر (بحد أقصى 24 بوصة). لديها تفاوتات ضيقة الأبعاد وهي فعالة من حيث التكلفة للتطبيقات المطابقة لمعايير ASTM A53 أو API 5L PSL1.

أنبوب صلب طولي مغمور بالقوس الملحوم (LSAW): الطريقة المفضلة للتطبيقات ذات الضغط العالي والجدران السميكة. يتم استخدامه عادة ل API 5L X60 والدرجات الأعلى ، حيث سلامة اللحام أمر بالغ الأهمية.

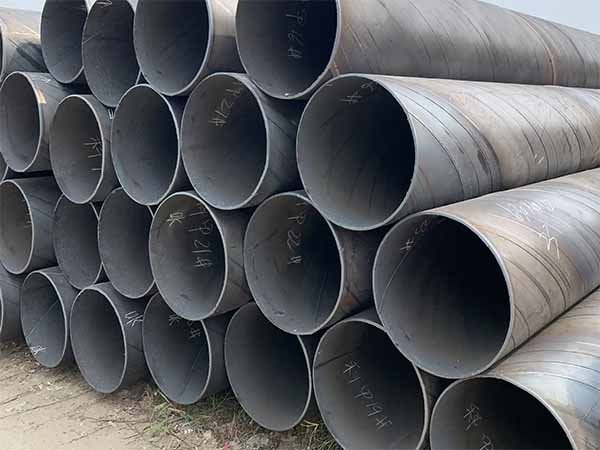

أنبوب فولاذية ملحوم حلزوني (منشار): مثالية لمشاريع نقل المياه ذات القطر الكبير وتراكم (مطابقة لمعايير ASTM A252). تسمح اللحامات اللولبية بتعديل القطر المرن وهي فعالة من حيث التكلفة لنقل خطوط الأنابيب السائبة.

سلس مقابل ملحومةتأثير المواصفات:

المواصفات هي العامل الحاسم بين [أنابيب الصلب الملحومة والأنابيب الفولاذية غير الملحومة]. في حين أن الأنابيب الفولاذية غير الملحومة أكثر شعبية في تطبيقات الضغط العالي ، فإن المواصفات الحديثة للمنشار و ERW توفر الآن قوة وموثوقية مكافئة للعديد من التطبيقات بتكلفة أقل. يمكن لأنابيب الصلب الملحومة المطابقة لمعايير مثل API 5L و PSL2 أن تحل محل الأنابيب الفولاذية غير الملحومة في التطبيقات الحرجة بشكل متزايد.

خاتمة

مواصفات أنابيب الصلب الملحومة بمثابة جسر بين المواد الفولاذية الخام والهندسة الموثوقة. من خلال فهم الفروق الدقيقة لمعايير API و ASTM و EN والجمع بينها وبين عمليات التصنيع المناسبة ، يمكن تحسين التكاليف دون المساس بالسلامة.
