معايير الأنابيب الملحومة اللولبية: ASTM A252 مقابل API 5L

أنابيب لولبية ملحومةتستخدم على نطاق واسع في مختلف التطبيقات الهيكلية والأنابيب. على الرغم من أن طرق التصنيع هي نفسها ، فإن المعايير المعمول بها تحدد التصميم والاختبار والتطبيق النهائي للأنابيب في المشاريع الهندسية.

من بين المعايير الأكثر استخدامًا ، يمثل ASTM A252 و API 5L اتجاهين متميزين للتطبيق للأنابيب الملحومة اللولبية. إن فهم الاختلافات بين هذين المعيارين أمر بالغ الأهمية للتخطيط الفعال للإنتاج ومراقبة الجودة والامتثال للمشروع.

دور المعايير في تصنيع الأنابيب الملحومة اللولبية

في إنتاج الأنابيب الملحومة اللولبية ، لا تحدد المعايير نفسها طرق اللحام. بدلاً من ذلك ، تحدد أهداف أداء الأنبوب ، ومتطلبات الملكية الميكانيكية ، ومعايير الفحص والقبول ، وشروط الخدمة المتوقعة.

لذلك ، طالما أن المنتج النهائي يلبي المتطلبات الفنية المقابلة ، يمكن تطبيق عملية اللحام اللولبية نفسها على الأنابيب المصنعة وفقًا لمعايير مختلفة. وبالتالي ، يمكن استخدام الأنابيب الفولاذية الملحومة اللولبية لكل من الهندسة الهيكلية والأنابيب.

ASTM A252: معيار التوجيه الهيكلي للأنابيب الفولاذية كومة

ASTM A252 هو معيار تم تطويره خصيصًا لأكوام الأنابيب الفولاذية ، حيث يعمل أنبوب الصلب كعضو هيكلي بدلاً من عضو الحامل.

من منظور التصنيع ، يؤكد ASTM A252 على:

قوة الغلة والسلامة الهيكلية ؛

ملاءمة الأحمال المحورية والجانبية ؛

الاتساق الأبعاد في تركيب أساس كومة.

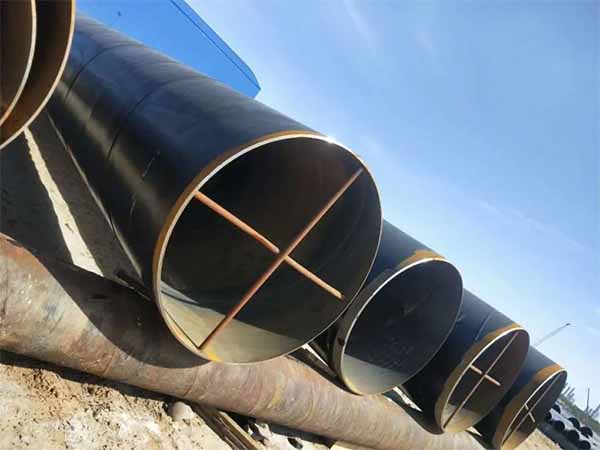

أنابيب فولاذية ملحومة لولبية مصنعة وفقًا لمعايير ASTM A252 تُستخدم بشكل شائع من أجل:

أكوام أساس البناء

هياكل الجسور والطرق السريعة

بناء الموانئ البحرية

تسمح هذه المواصفة القياسية باللحام اللولبي والأنابيب الفولاذية ذات القطر الكبير ، مما يجعلها مناسبة تمامًا لمشاريع أساس الوبر حيث تعتبر القدرة الحاملة وكفاءة التركيب من الاعتبارات الأساسية. نظرًا لأن الأنابيب الفولاذية ليست مخصصة لنقل السوائل ، فإن التحكم في التركيب الكيميائي واختبار الضغط ليس تركيزه الأساسي.

أبي 5 لتر: معيار أنابيب نقل السوائل

API 5L هو معيار أنابيب مصمم خصيصًا لنقل النفط والغاز الطبيعي والماء. عند تطبيقه على الأنابيب الملحومة اللولبية ، يركز هذا المعيار على سلامة الضغط وجودة اللحام واتساق المواد.

تشمل اعتبارات التصنيع الرئيسية ومراقبة الجودة لـ API 5L ما يلي:

التركيب الكيميائي المتحكم فيه ؛

مجموعة محددة من الخواص الميكانيكية ؛

سلامة اللحام والاختبار غير المدمر ؛

ملاءمة ظروف الضغط الداخلي.

تستخدم الأنابيب الملحومة اللولبية المصنعة وفقًا لمعايير API 5L على نطاق واسع في:

أنابيب النفط والغاز
أنظمة إمدادات المياه
مشاريع أنابيب المسافات الطويلة

تسمح الدرجات النموذجية مثل X42 و X52 و X60 للمهندسين بتحديد درجة القوة المناسبة بناءً على ضغط التصميم وظروف التشغيل.

الاختلافات الأساسية بين ASTM A252 و API 5L

في حين أن كلا المعيارين ينطبق على الأنابيب الملحومة اللولبية ، فإن فلسفات تصميمها مختلفة بشكل أساسي. يركز ASTM A252 على الأداء الهيكلي. تم تصميم الأنبوب لمقاومة القوى الخارجية من التربة والهياكل والأحمال البيئية. API 5L يركز على ختم الضغط. تم تصميم الأنبوب لنقل السوائل بأمان تحت ظروف ضغط داخلي محددة.

ولذلك ، يختلف المعيارين في المجالات التالية: أهداف الأداء ، ومتطلبات الاختبار والفحص ، وقيود التطبيق.

حتى إذا كانت أبعاد الأنبوب تبدو متشابهة ، فإن ASTM A252 و API 5L غير قابلين للتبديل بدون تقييم فني مناسب.

نفس العملية ، متطلبات مختلفة

من منظور التصنيع ، اللحام اللولبي هو تقنية تشكيل تسمح بالتحكم المرن في القطر وسمك الجدار.

تحدد المعايير المعمول بها: اختيار المواد ونطاق الفحص ومعايير قبول الجودة.

مقارنة بـ ASTM A252 ، يتطلب تصنيع الأنابيب الملحومة اللولبية وفقًا لـ API 5L عادةً ضوابط أكثر صرامة واختبارات إضافية ، مما يعكس متطلبات السلامة الأعلى لأنابيب الضغط.

في الموجز

يتم استخدام الأنبوب الملحوم اللولبي ASTM A252 بشكل أساسي في الهندسة الهيكلية والأساس ، والتطبيقات ذات المتطلبات العالية للغاية لسعة تحمل الحمولة وأداء التركيب. يستخدم أنبوب ملحوم حلزوني API 5L بشكل أساسي لنقل خطوط الأنابيب ، والتطبيقات ذات المتطلبات العالية للغاية لمقاومة الضغط ، وسلامة اللحام ، واتساق المواد.
