ASME B16.9 الكوع الملحومة للمؤخرة

ملحومة بعقبالكوع، كمكون توصيل تحويل الأنبوب الأكثر شيوعًا ، يستخدم على نطاق واسع في صناعات مثل البترول والغاز الطبيعي والهندسة الكيميائية والطاقة لتحقيق انتقال سلس في اتجاه خط الأنابيب.

معيار ASME B16.9 هو أحد المواصفات المهمة المعتمدة على نطاق واسع في أنظمة الأنابيب الصناعية ، والتي تغطي الأبعاد والمتطلبات الفنية لمختلف تركيبات الأنابيب الملحومة المزورة. يغطي هذا المعيار المرفقين لحام المؤخرة من NPS1/2o48 (أي. Dn15o1200) ، بما في ذلك نصف القطر الطويل (LR) ، ونصف القطر القصير (SR) والمرفقين بزوايا مشتركة مثل 45 درجة ، و 90 درجة ، و 180 درجة.

معايير المواد لتجهيزات الأنابيب الملحومة

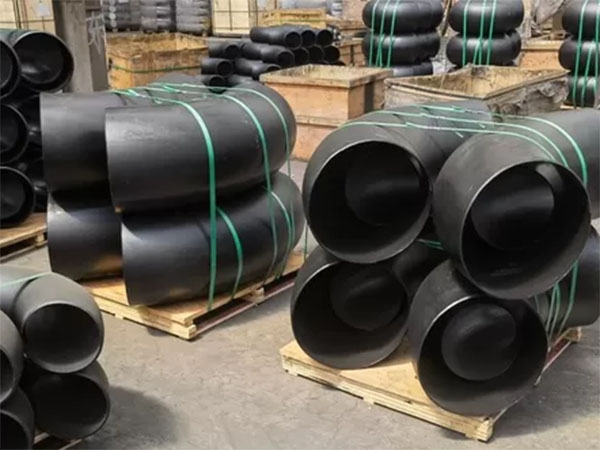

أنواع المرفقين ASME B16.9

يمكن تصنيف أنواع المرفقين وفقًا لزوايا الانحناء وانحناء الأقواس:

مصنفة حسب زاوية الانحناء:

كوع 45 درجة: يغير اتجاه الأنبوب بمقدار 45 درجة وهو مناسب للسيناريوهات ذات الانحراف المعتدل.

كوع 90 درجة: يغير اتجاه الأنبوب بمقدار 90 درجة وهو الكوع الأكثر شيوعًا والأكثر استخدامًا ، ويستخدم للدوران القياسي.

كوع 180 درجة: يغير اتجاه خط الأنابيب بمقدار 180 درجة وعكس الدوران 180 درجة لتدفق الظهر. يستخدم في الغالب في معدات التبادل الحراري.

مصنفة حسب نصف قطر الانحناء:

كوع نصف القطر القصير (SR) : يساوي نصف القطر القطر الاسمي (R = 1D) ، وغالبًا ما يستخدم في البيئات ذات المساحة المحدودة والمحصورة. هذا النوع من الكوع لديه فقدان ضغط كبير نسبيا ولا يستخدم بشكل متكرر.

كوع نصف قطر طويل (LR) : نصف قطر 1.5 مرة القطر الاسمي ، مما يؤدي إلى مقاومة أقل للسوائل. مقارنة مع المرفقين نصف القطر القصير ، يتم استخدام المرفقين نصف القطر الطويل أكثر شيوعًا.

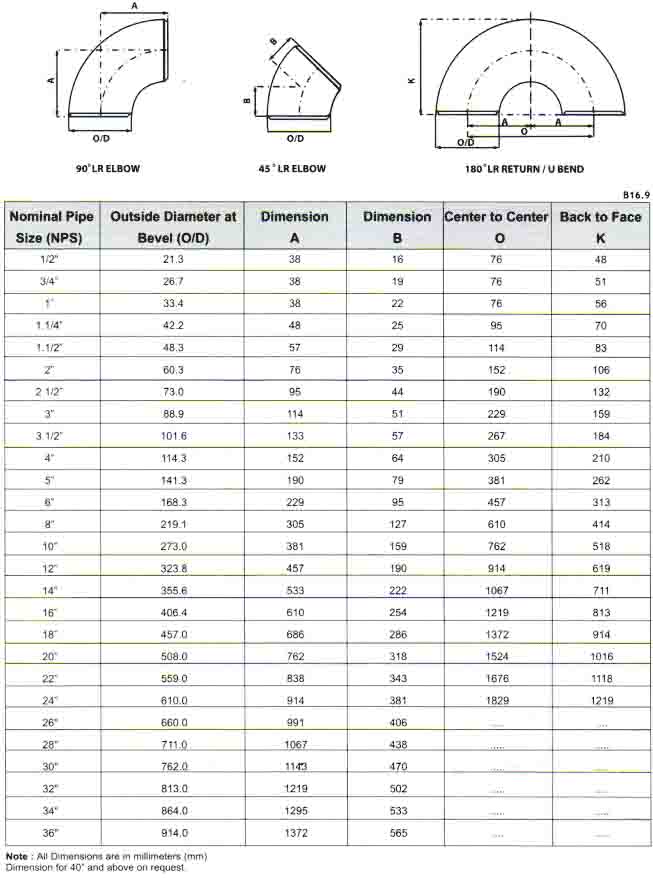

نطاق حجم المرفقين ASME B16.9

مزايا المرفقين الملحوم بالمؤخرة

1. لحام التماس لديه قوة عالية وأداء جيد بشكل عام

تحقق طريقة التثبيت للحام المؤخرة لحام اختراق كامل (لحام كامل الاختراق) ، مع قوة اللحام تصل أو تقترب من قوة المادة الأساسية. المفصل الملحوم يساوي جزءًا من الأنبوب بأكمله ، والذي يمكن أن يحقق القوة الكلية وتوزيع الضغط الموحد.

2. أداء إحكام ممتاز: مفصل لحام المؤخرة لا يحتوي على فجوة ولا حشية ، والتي يمكن أن تمنع تسرب الحشية الناجم عن الشيخوخة والتآكل. إنها مناسبة للسوائل الخطرة عالية النقاء أو السامة أو القابلة للاشتعال أو المتفجرة.

3. مقاومة السوائل المنخفضة: يعتمد الكوع B16.9 على تصميم تجويف داخلي بقوس خالٍ من الخطوات ، يلبي متطلبات نصف القطر الطويل (LR) ونصف القطر القصير (SR) ، مما يقلل من الاضطراب وانخفاض الضغط. من بينها ، الكوع LR (R = 1.5D) لديه فقدان ضغط أقل مقارنة بنصف قطر قصير ، مما يجعله مناسبًا لأنظمة التدفق العالي.

4. مقاومة الضغط القوية ومقاومة درجات الحرارة: تدعم أكواع ASME B16.9 مواد مختلفة (الفولاذ الكربوني ، سبائك الصلب ، الفولاذ المقاوم للصدأ ، إلخ) وهي مناسبة لبيئات درجات الحرارة العالية والضغط العالي ، مثل محطات الطاقة ، والبتروكيماويات ، ونقل الغاز الطبيعي وغيرها من ظروف العمل ذات الطلب العالي. مقارنة مع الاتصالات قصيرة القطر أو الاتصالات المترابطة ، فإنه يسمح بتصنيف ضغط عمل أعلى وعمر خدمة أطول.

مجال التطبيق

تستخدم أكواع ASME B16.9 على نطاق واسع في:

خط أنابيب النفط والغاز

الهندسة الكيميائية

غلاية محطة طاقة

معدات الغذاء والدواء

نظام معالجة المياه

صناعات مثل الشحن وصناعة الورق

اقرأ المزيد:وصلات أنابيب اللحام بعقبأوأبعاد شفة ASME B16.5
