ما هي تجهيزات أنابيب ASTM A234 WPB ؟

ASTM A234 WPBهو مواصفات قياسية لتصنيعفولاذ كربونيتجهيزات الأنابيب الملحومة بعقب. ASTM A234/ASME SA234 هو معيار محدد خصيصًا لخطوط أنابيب الضغط وأوعية الضغط تحت ظروف الخدمة المتوسطة والعالية ، تغطي تجهيزات أنابيب الفولاذ الكربوني وسبائك الصلب ، بما في ذلك الهياكل غير الملحومة والملحومة.

WPB هي درجة شائعة في هذا المعيار ، وتمثل كل كلمة المعاني التالية:
ث: لتقف على اللحام (قابلية اللحام) أو المطاوع (تزوير) ؛
P: تقف على الضغط (تنطبق على الضغط);
ب: يشير إلى الدرجة ب ، المقابلة لقوة العائد الدنيا لتلك الدرجة.

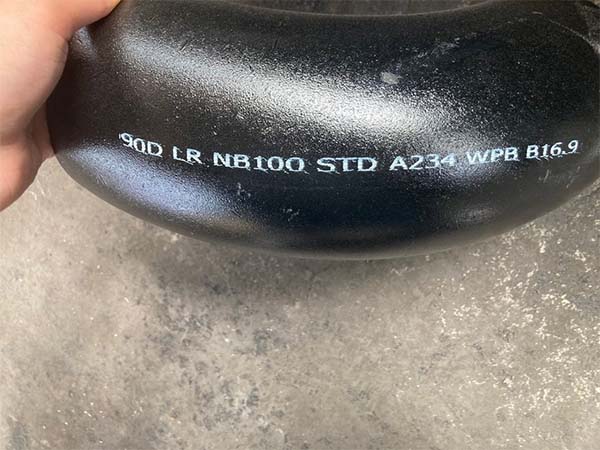

عادةً ما تتضمن تجهيزات أنابيب ASTM A234 WPB أشكالًا مختلفة مثل المرفقين الملحومين بالمؤخرة ، المحملات ، المخفضات وأغطية الأنابيب.

التركيب الكيميائي الرئيسي لتركيبات أنابيب ASTM A234 WPB

تشمل عناصر السبائك لتجهيزات أنابيب ASTM A234 WPB الكربون (C) ، والمنغنز (Mn) ، والفوسفور (P) ، والكبريت (S) ، والسيليكون (Si) ، وما إلى ذلك. ويتبع تركيبه الكيميائي معايير نطاق محدد لضمان توازن خصائص المواد.

التركيب الكيميائي	ج	سي	Mn	S	P	Cr	مكعب	مو	V	ني
المحتوى	≤ 0.30 ٪	≥ 0.10 ٪	0.29-1.06	0.058	0.05	0.4	0.4	0.15	0.15	0.4

الخواص الميكانيكية لتركيبات أنابيب ASTM A234 WPB
الحد الأدنى لقوة الشد هو حوالي 415-585 mpa (60-85 ksi) ، الحد الأدنى لقوة العائد حوالي 240MPa(32ksi) ، والاستطالة أكبر من 22 ٪. تضمن هذه الخصائص أن تركيبات الأنابيب يمكنها الحفاظ على الاستقرار والموثوقية حتى عند مواجهة ظروف عمل معقدة.

عملية تصنيع تجهيزات أنابيب ASTM A234 WPB
عادة ما تكون مادة تركيبات الأنابيب من الفولاذ المؤكسد ، والتي يمكن أن تأتي من المطروقات أو الأنابيب أو الألواح ، وما إلى ذلك. وتنقسم طرق التصنيع إلى تزوير أو لحام ، ولا توجد مصبوبات.

تزوير: عن طريق اختيار المواد الخام المناسبة ، وتسخينها إلى درجة حرارة مناسبة ، ثم وضعها في قالب ليتم تشكيله في شكل الإكسسوارات المطلوبة ، يتم إجراء سلسلة من المعالجات الحرارية لتعزيز صلابة تركيبات الأنابيب. أخيرًا ، قم بضبط أبعاد وأشكال تجهيزات الأنابيب.
تصنيع اللحام: يتم تحقيقه غالبًا عن طريق ثني وقطع الأنابيب الملحومة إلى الشكل ، ويستخدم بشكل رئيسي في تصنيع تجهيزات الأنابيب الكبيرة.
تصنيع سلس: يتم عن طريق ثني وقطع الأنابيب غير الملحومة. تكمن مزاياها في هيكلها الكامل ، وقوتها العالية ، وعدم وجود طبقات لحام ، مما يجعلها مناسبة للبيئات ذات درجات الحرارة العالية والضغط العالي.

قواعد المعالجة الحرارية: عندما تكون درجة حرارة التسخين مرتفعة نسبيًا ، يلزم معالجة التلدين أو التطبيع أو التقسية. قد يتم إعفاء بعض تركيبات الأنابيب الصغيرة الحجم أو المستقرة من العلاج. تحتاج الأجزاء الملحومة كبيرة الحجم إلى المعالجة الحرارية بعد اللحام.

خصائص الأداء من تركيبات الأنابيب ASTM A234 WPB

1. قوة وصلابة عالية: قوة الشد ≥ 415 MPa ، قوة الغلة ≥ 240MPa ، الاستطالة ≥ 22 ٪ ، ضمان أنه لا يزال يتمتع بصلابة جيدة وقدرة تحمل في البيئات عالية الضغط وعالية الحرارة. الحد الأعلى للصلابة هو 197 HBW ، مع هيكل مستقر يمكن أن يمنع الكسر الهش الناجم عن الصلابة الزائدة.
2. مقاومة قوية لدرجات الحرارة العالية: هذه المادة مناسبة لأنظمة البخار متوسطة إلى عالية الحرارة وأنظمة السائل المتوسط ، مثل أنظمة خطوط أنابيب الطاقة الحرارية والبتروكيماويات ومحطة الطاقة النووية. تبقى خواصها الميكانيكية مستقرة وموثوقة حتى في البيئات ذات درجات الحرارة العالية.
3. أداء ممتاز للمعالجة واللحام: مع محتوى كربون يبلغ 0.30 ٪ وتحكم مناسب في مكافئ الكربون ، يتميز بأداء لحام متميز ، وتشكيل لحام مريح ، ويقلل بشكل فعال من خطر التشققات. هذه المادة مناسبة للغاية للتركيب والمعالجة في الموقع. من السهل القطع أو الماكينة أو الثني أو اللحام ، ولها مرونة تثبيت عالية للغاية.
4. الاقتصاد: مع الفولاذ الكربوني كمادة أساسية ، فإن تكلفته أقل مقارنة بمواد الفولاذ المقاوم للصدأ أو السبائك ويقدم أداء عالي التكلفة.

مجال التطبيق

يتم تطبيقه على نطاق واسع في المجالات التالية
النفط والغاز الطبيعي: يستخدم لنقل الغازات أو الهيدروكربونات السائلة ويمكن أن يعمل بثبات في البيئات عالية الضغط وعالية الحرارة.
محطات الطاقة والطاقة النووية: تستخدم على نطاق واسع في ظروف العمل ذات درجات الحرارة العالية والضغط العالي مثل أنظمة البخار وأنظمة المكثفات.
الهندسة الكيميائية والتخزين والنقل الكيميائي: يتميز بمقاومة مجموعة متنوعة من الوسائط الكيميائية الشائعة ، مما يدل على أداء وختم ممتاز وقوة.
الهندسة البحرية والبلدية: تتميز بمقاومة التآكل ومقاومة التعب ، وهي مريحة للحام والتركيب.

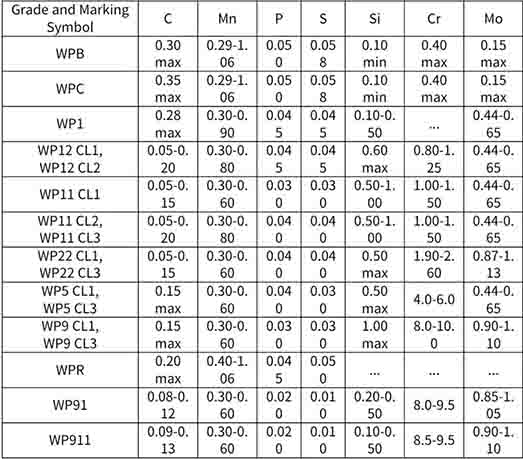

ASTM A234 WPB هو الدرجة الأكثر استخدامًا في المواصفات القياسية ASTM A234. بالإضافة إلى ذلك ، لديها العديد من الدرجات الأخرى ، مثل WPB ، WPC ، WP5 ، WP9 ، WP11 ، WP12 ، WP22 ، WP91 ، إلخ. فيما يلي اختلافاتها في التركيب الكيميائي:

التركيب الكيميائي

ملخص

تجهيزات أنابيب ASTM A234 WPB ، بقوتها الممتازة ، ليونة ، مقاومة الضغط/درجة الحرارة ومقاومة التآكل ، جنبا إلى جنب مع خصائص عملية اللحام الجيدة ومزايا التكلفة ، تم اعتمادها على نطاق واسع في المجالات الصناعية مثل البترول ، الهندسة الكيميائية ، الطاقة ، الشحن والأعمال البلدية ، ويمكنها تلبية المتطلبات الصارمة للسلامة والموثوقية في ظل ظروف العمل القاسية.

اقرأ المزيد:أبعاد شفة ASME B16.5
