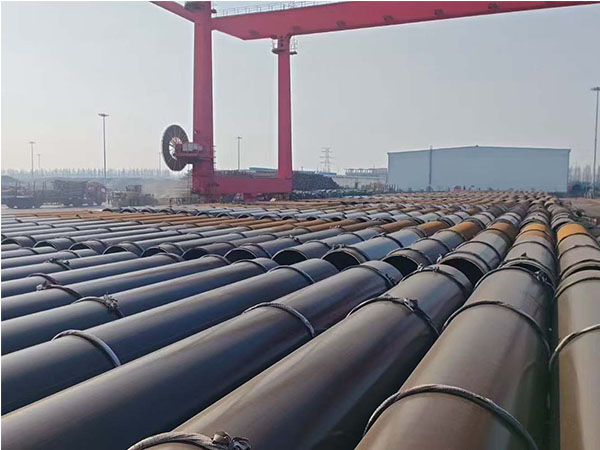

دليل كامل للأنابيب الملحومة ذات التماس المستقيم ذات القطر الكبير

مواسير فولاذية ملحومةهي شريان حياة لا غنى عنه في البنية التحتية الحديثة ، ونقل الطاقة ، ومشاريع البناء الصناعية الثقيلة واسعة النطاق. من بين مواد الأنابيب المختلفة ، تبرز أنابيب الصلب الملحومة القوسية المغمورة ذات القطر الكبير (LSAW) بسبب قوتها الهيكلية الفائقة وقوة الضغط العالية للغاية وجودة اللحام الموثوقة.

ستوفر لك هذه المقالة تحليلًا شاملاً للمواصفات الفنية الأساسية ، وعمليات التصنيع القياسية ، والاختلافات عن الأنواع الأخرى من الأنابيب الفولاذية ، والتطبيقات العملية في المجالات الهندسية المختلفة للأنابيب الفولاذية ذات المنشار.

ما هو أنبوب ملحوم مستقيم ذو قطر كبير ؟

أنابيب ملحومة ذات قطر كبير مستقيمة تشير إلىمواسير لساوبقطر أكبر. LSAW هو اختصار للحام القوسي المغمور الطولي.

أنابيب الصلب لساو مصنوعة من صفائح فولاذية متوسطة السميك أحادية الطبقة ، يتم ضغطها (أو لفتها) في شكل أسطواني باستخدام قوالب أو آلات تشكيل ، ثم يتم لحامها باستخدام تقنية اللحام القوسي المغمور على الوجهين على طول خط لحام مستقيم موازي لمحور الأنبوب.

ثلاث ميزات أساسية:

لحام التماس المستقيم: يعمل خط اللحام طوليًا عبر جسم الأنبوب في خط مستقيم ، مما يؤدي إلى توزيع إجهاد موحد.

تشكيل لوحة واحدة: يتم تصنيعها باستخدام ألواح فولاذية سميكة عالية الجودة (وليس لفائف فولاذية) ، مما ينتج عنه خواص ميكانيكية ممتازة للمواد الأساسية.

مصمم للضغط العالي: نظرًا لاختراق اللحام العميق ومعدل النجاح العالي غير المدمر في الاختبار ، فهو الخيار الأول للقطر الكبير جدًا والجدار السميك للغاية وبيئات الضغط العالية للغاية.

مقارنة العمق: LSAW مقابل ERW مقابل saw

أنبوب ERW: يستخدم لحام مقاومة عالية التردد ، ومناسبة للأقطار الصغيرة.

أنبوب منشار: لحام حلزوني ، فعال من حيث التكلفة للأقطار الكبيرة ولكن دقة أقل.

أنبوب LSAW: الأفضل لقوة عالية وضغط عالي وخطوط أنابيب كبيرة القطر.

LSAW هو الأغلى ، ولكن سلامته لا يمكن تعويضها. ERW مناسب لنقل السوائل بالأحجام القياسية. SSAW مناسب للمشاريع ذات القطر الكبير للغاية مع متطلبات ضغط أقل نسبيًا.

المواصفات الأساسية والمعايير للأنابيب الملحومة ذات التماس المستقيم ذات القطر الكبير

1. الأبعاد ومعلمات المواد

نطاق القطر الخارجي (OD): عادة 406 (16 بوصة) - 1500 (60 بوصة) وما فوق.

مدى سمك الجدار (WT): 6 من من من من من من من نوع 50 (أو حتى أكثر سمكًا ، مصمم خصيصًا لتطبيقات الضغط العالي في أعماق البحار).

الطول: أطوال قياسية 6 أمتار و 12 مترًا ، ولكن يمكن أيضًا تخصيصها لتلبية متطلبات المشروع (على سبيل المثال ، 18 مترًا دون التماس محيطي).

مواد شائعة: فولاذ كربوني ، فولاذ هيكلي عالي القوة منخفض السبائك.

درجات الفولاذ النموذجية: API 5L Gr.B ، X42 ، X52 ، X60 ، X65 ، X70 ، X80.

2. المعايير الدولية

أنابيب النفط والغاز: API 5L (المعيار العالمي لصناعة النفط والغاز)

أكوام هيكلية وأساسية: ASTM A252 (قياسية للأنابيب الفولاذية الملحومة وغير الملحومة)

درجة حرارة عالية وسوائل ضغط عالي: ASTM A671 / A672 (أنابيب فولاذية ملحومة بالكهرباء لدرجات الحرارة العادية والمتوسطة والضغوط العالية)

المعايير الأوروبي: EN 10219 (أنابيب هيكلية مشكلة على البارد) / EN 10217 (أنابيب ملحومة لتطبيقات الضغط)

تحليل عملية التصنيع: تقنيات UOE و JCOE Core

تنبع الجودة الفائقة لأنابيب الصلب لساو من عمليات التشكيل واللحام المعقدة على البارد. أكثر تقنيات التشكيل السائدة في الصناعة هي UOE و JCOE.

إعداد الصفائح الفولاذية وطحمها: تخضع الصفائح الفولاذية الخام لاختبار الموجات فوق الصوتية بنسبة ٪ ، تليها الطحن على كلا الجانبين لإنشاء حافات لحام مثالية.

عمليات التشكيل البارد:

عملية UOE: يتم ضغط اللوحة الفولاذية أولاً على شكل "U" ، ثم يتم إغلاقها في شكل "O" باستخدام قالب عملاق ، وأخيراً يتم توسيعها ميكانيكياً (التمدد الإلكتروني). هذه العملية سريعة ، تنتج دائرية ممتازة ، ومناسبة للإنتاج الضخم بأحجام مفردة.

عملية JCOE: تنحني الصفيحة الفولاذية تدريجيًا إلى أشكال "J" و "C" و "O" عدة مرات ، وتوسع أخيرًا (E). توفر هذه العملية تغييرات مرنة في القوالب ، وهي مناسبة للإنتاج متعدد المواصفات والدفعات الصغيرة ، وهي مناسبة بشكل خاص للأنابيب الفولاذية فائقة الكثافة.

اللحام القوسي المغمور أحادي الجانب (المنشار): يتم أولاً تشكيل فجوة ثابتة ملحومة مسبقًا ، ثم يتم استخدام آلة لحام القوس المغمور متعدد الأسلاك لحام الجانبين الداخلي والخارجي بشكل منفصل. توفر هذه العملية اختراقًا عميقًا وحماية جيدة وتزيل عيوب المسامية.

التشطيبات والتوسع: يخضع أنبوب الصلب بأكمله للتمدد البارد للتخلص من الإجهاد الداخلي أثناء التشكيل ، مع تحسين دقة الأبعاد (الاستدارة والاستقامة) للأنابيب الفولاذية بشكل كبير.

مراقبة الجودة والتفتيش الصارم (QA/QC)

يجب أن يخضع كل أنبوب فولاذية يستخدم في خطوط جذع الجهد العالي لسلسلة من الاختبارات المدمرة وغير المدمرة قبل مغادرة المصنع:

اختبار غير مدمر (NDT): مسح 100 ٪ لطبقات اللحام باستخدام اختبار الموجات فوق الصوتية (UT) واختبار الأشعة السينية (RT) لضمان عدم وجود تشققات وشوائب داخلية.

الاختبار الهيدروستاتيكي: يمتلئ الأنبوب الفولاذي بالماء ويضغط إلى ضغط يتجاوز ضغط العمل في التصميم ، ويحافظ عليه لفترة معينة ، للتحقق من قوة الأنبوب وأداء مانع للتسرب.

تفتيش طرف ثالث: تتطلب العديد من المشاريع الدولية شهادات مواد مطابقة لـ EN 10204 3.2 الصادرة عن منظمات مستقلة مثل SGS أو TÜV أو BV.

مجالات التطبيق النموذجية

مع مقاومته للضغط العالي ودرجات الحرارة المنخفضة ، أنابيب الصلب لساو لا يمكن استبدالها في المجالات التالية:

خطوط جذع النفط والغاز: خطوط أنابيب طويلة المدى وعالية الضغط على الشاطئ ؛ خطوط أنابيب النفط/الغاز تحت سطح البحر تحت ضغط شديد.

أسس كومة بنية تحتية واسعة النطاق: أكوام أنابيب لأرصفة الجسور العابرة للبحر ، وأسس رصيف ميناء المياه العميقة ، وأسس أحادية طاقة الرياح البحرية.

مشاريع الحفاظ على المياه والبلدية: شبكات رئيسية لإمدادات المياه الحضرية ذات قطر كبير وأنابيب فولاذية للضغط لمحطات الطاقة المائية الكبيرة.

صناعة البتروكيماويات: خطوط أنابيب معالجة الضغط العالي داخل مصافي النفط.

الأسئلة الشائعة (الأسئلة الشائعة) حول أنابيب الصلب لساو

س: ما هو الحد الأقصى للسُمك الذي يمكن أن تحققه الأنابيب الفولاذية لساو ؟

ج: بفضل عملية لف الفولاذ السميك أحادي اللوحة ، يمكن أن يصل سمك جدار أنابيب الصلب التقليدية للمنشار إلى 50. بالنسبة لمعدات الضغط الخاصة المستخدمة في مشاريع محددة ، من الممكن حتى إنتاج أنابيب ذات جدران سميكة للغاية بسماكات جدار تتجاوز 60-100.

س: لماذا نادراً ما يستخدم LSAW (أنبوب لولبي ملحوم) لخطوط أنابيب النفط والغاز تحت سطح البحر ، وهو مطلوب بدلاً من ذلك ؟

أ: تحمل خطوط الأنابيب تحت سطح البحر ضغط المياه الخارجي العالي للغاية وضغط السوائل الداخلي ، وتكاليف الصيانة مرتفعة للغاية. يحتوي SSAW على خط لحام حلزوني أطول (عادة 1.5 مرة من أنبوب التماس المستقيم) ، مما يزيد من احتمال عيوب اللحام. علاوة على ذلك ، يخضع LSAW لتمدد القطر الميكانيكي (UOE/JCOE) ، مما يزيل الإجهاد الداخلي ويؤدي إلى مقاومة أعلى بكثير للسحق من المنشار.

س: لماذا يعتبر LSAW أغلى من ERW ؟

أ: أولاً ، تكاليف المواد الخام أعلى (الصفائح الفولاذية السميكة أغلى من لفائف الفولاذ المدلفنة على الساخن) ؛ ثانيًا ، عملية التصنيع أكثر تعقيدًا وأبطأ ؛ ثالثًا ، يستخدم LSAW عادةً اللحام القوسي المغمور على الوجهين ، والذي يستهلك كمية كبيرة من أسلاك اللحام والتدفق ، ومعايير الكشف عن العيوب والمعالجة الحرارية اللاحقة صارمة للغاية ، وكلها تزيد من التكلفة الإجمالية.
