Soldadura a tope vs accesorios de tubería de soldadura de socket

Butt-SoldaduraYSocket-SoldaduraAccesorios de tuberíaSon los dos tipos más comúnmente utilizados de accesorios de tubería en los sistemas de tuberías. Se diferencian significativamente en estructura y resistencia de soldadura, diámetros de tubería aplicables/clasificaciones de presión, capacidades de prueba no destructivas, así como preparación y costo de construcción.

¿Qué son los accesorios de tubería soldados a tope y en qué situaciones se utilizan?

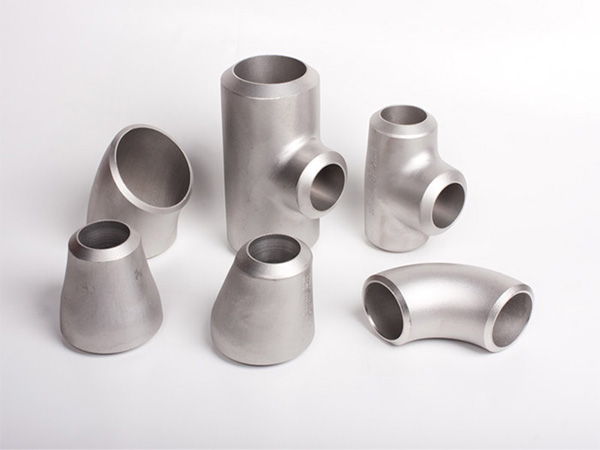

Los accesorios de tubería soldados a tope son componentes de conexión de tubería en los que los extremos de la tubería o los bordes de los accesorios de tubería se sueldan directamente junto con una soldadura a tope de penetración total (CJP). Por lo general, se componen de formas estándar como codos, tees, reductores y cabezas. Su producción y aplicación cumplen estrictamente con las normas ASMEVEN B16.9 y ASMEVEN B16.25, y los materiales incluyen acero al carbono, acero inoxidable, acero aleado, etc.

Los accesorios de tubería soldados tienen una alta resistencia y pueden soportar altas temperaturas, altas presiones y medios corrosivos. Son adecuados para entornos de alta presión donde las tuberías deben conectarse
Desempeño sobresaliente. Son ampliamente utilizados en industrias pesadas como petróleo, ingeniería química, transporte de gas natural, energía nuclear y construcción naval, asegurando el funcionamiento estable de los sistemas de tuberías en condiciones de alta carga. Además, debido a las características de costura de soldadura completamente penetrada de los accesorios de tubería soldados a tope, ofrecen un excelente rendimiento de sellado, evitando eficazmente las fugas medias y cumpliendo con estrictos estándares de seguridad industrial.

¿Qué son los accesorios de tubería soldada socket?

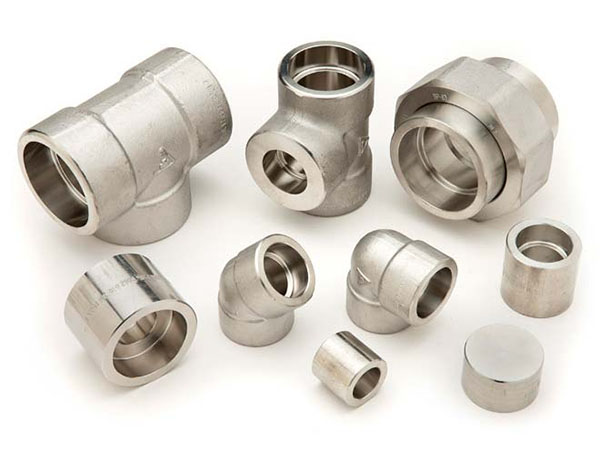

Los accesorios de tubería soldados por socket generalmente tienen una ranura prefabricada en el interior. Al insertar el tubo de acero en la ranura, se debe dejar un espacio de expansión térmica de aproximadamente 1/16 "(1,6mm), y la parte de conexión se sujeta mediante soldadura de filete externa. Es un accesorio de tubería de acero forjado de alta presión.

La soldadura por zócalo generalmente se usa para soldar tuberías con diámetros más pequeños. El proceso es simple y la instalación es rápida.

¿En qué aspectos son los accesorios de tubería soldados a tope superiores a los accesorios de tubería soldados por socket?

1. aplicabilidad a la clasificación de tamaño y presión

Los accesorios de tubería de soldadura a tope pueden cubrir un rango de tamaño de ½ "a más de 48", y sus clasificaciones de presión pueden coincidir con los estándares de la serie ASME B31 (como ANSI 150 a 900 o superior) de acuerdo con el grosor y el material de la pared de la tubería, ofreciendo adaptabilidad de tamaño casi ilimitada y aplicabilidad de alta presión.

Los accesorios de tubería de soldadura de calcetín se producen típicamente en grados de Clase 3000, 6000, 9000 (3000 PSI/aproximadamente 20,7 MPa, 6000 PSI/41,4 MPa, 9000 PSI/62 MPa), con una tapa de tamaño de hasta 4 pulgadas. En proyectos reales, el tamaño a menudo se limita a 2 pulgadas (NPS 2).

2. resistencia mecánica y propiedades fluidas

	Socket-Soldadura	Butt-Soldadura
Tipo de soldadura	Soldadura externa del filete, ninguna penetración de la raíz	Soldadura a tope de penetración completa
Ratio de la fuerza de la soldadura	Sólo aproximadamente ≈ 50% de la resistencia de la base (limitada por soldadura de filete)	La fuerza de la matriz puede alcanzar el 100% (Eficiencia de Jointmb = mb 1,0)
Suavidad de la pared interior	Hay diferencias de paso socket en la pared interior, que interfieren con el flujo y son propensos a la acumulación de suciedad	La pared interna es casi lo mismo que el tubo, con resistencia flúida baja y alta limpieza
Fatiga y sensibilidad al crack	La tensión inicial se concentra en el borde del zócalo, con poca resistencia a la fatiga y una tendencia a agrietarse	Sin concentración de estrés (ahorro de SIF = 1,0), excelente resistencia a la fatiga
Rendimiento de la corrosión	Los medios pueden acumularse en el zócalo, lo que puede conducir fácilmente a la corrosión de la grieta	La pared interior no tiene huecos y fluye sin problemas, lo que reduce significativamente el riesgo de corrosión

3. Técnicas de construcción

Soldadura a tope: Los extremos de la tubería deben prepararse con un chaflán de 30 ° o 37,5 ° (dependiendo del grosor de la pared y el método de soldadura). La parte superpuesta debe estar centrada con precisión y generalmente requiere el uso de una barra de respaldo o protección de gas en la parte trasera para garantizar una penetración completa. Para obtener costuras de soldadura de alta calidad, los accesorios estables, los soldadores expertos y las soldadoras profesionales son indispensables.

Socket-Weld: los extremos de la tubería solo deben cortarse en ángulo recto, no se requiere tratamiento de achaflanado. Solo mantén la superficie limpia y no se necesita una alineación precisa. La eficiencia de la construcción es alta y los requisitos para la coordinación de materiales son relativamente flojos. Es adecuado para ocasiones con espacio limitado o poca precisión de posicionamiento mecánico, y es conveniente para la construcción.

4. Requisitos de prueba-Soporte PAR 100 PAR % RT/UT

Soldadura a tope: cordón de soldadura suave, abierto en ambos lados, cumpliendo con los requisitos de pruebas radiográficas (RT) o ultrasónicas (UT) del 100%, adecuadas para el sistema ASME B31.x, la energía nuclear o la industria limpia.

Soldadura de zócalo: la geometría del zócalo restringe la penetración de rayos. Solo se realizan pruebas PT/MT (partículas penetrantes o magnéticas), y Joint Efficiency no puede aceptarse como 1,0.

Resumen

Si el proyecto tiene requisitos estrictos de resistencia, vida útil a la fatiga, integridad del sistema, limpieza de fluidos y capacidad de prueba (como energía nuclear, procesos principales petroquímicos, sistemas de grado alimenticio, tuberías de ultra alta presión, etc.), los accesorios de tubería soldados a tope están muy por delante y son realmente los accesorios de tubería de conexión preferidos para sistemas críticos.

Leer más:Accesorios de tubería de soldadura a tope
