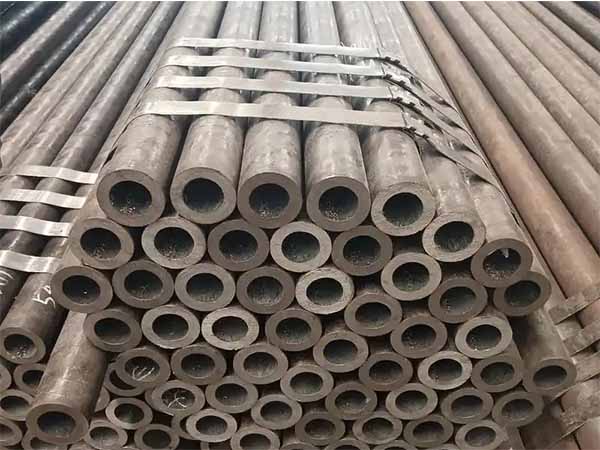

ما هو أنبوب سلس عالي الضغط

أضغط عاليماسورة غير ملحومةأنبوب فولاذية غير ملحوم مصمم لنقل السوائل أو الغازات تحت ضغط داخلي مرتفع ، وفي كثير من الحالات ، درجات حرارة مرتفعة. تشمل المعايير المشتركةASTM A106، ASTM A213 ، ASTM A335 ، و EN 10216-2 ، في حين يجب اختيار درجة وسمك الجدار المناسب وفقًا للضغط الفعلي ودرجة الحرارة والمتوسط وظروف الخدمة.

الخصائص الأساسية والمتطلبات التقنية للأنابيب غير الملحومة عالية الضغط

مقاومة فائقة للضغط: يمكنها تحمل ضغوط العمل لمئات الأجواء ، مما يضمن التشغيل المستقر في بيئات البخار عالية الضغط.

مقاومة التآكل عالية الحرارة: يجب أن تقاوم الأكسدة وتآكل الكبريتيد في بيئات غاز المداخن أو البخار المستمرة ذات درجة الحرارة العالية. المواد تتطلب قوة طويلة الأجل ، والاستقرار الهيكلي ، ومقاومة الأكسدة.

متطلبات صارمة من الفولاذ: يجب أن تستخدم مواد التصنيع سبائك فولاذ محددة (مثل فولاذ الكروم والموليبدينوم والفولاذ المقاوم للصدأ). تشمل الدرجات الشائعة 20 جم و 15 كرموج ، لضمان عدم الفشل في درجات حرارة أعلى من 538 ℃.

دقة هندسية عالية: يتم التحكم في انحرافات القطر الخارجي وسمك الجدار ضمن حدود صارمة لتجنب تسرب الوسائط وتركيز الإجهاد.

المواد والمعايير للأنابيب غير الملحومة عالية الضغط

يتم تصنيع الأنابيب غير الملحومة عالية الضغط عادة من الفولاذ الكربوني وسبائك الصلب والفولاذ المقاوم للصدأ. تعتمد المادة المناسبة في المقام الأول على الضغط ودرجة الحرارة وظروف التآكل والوسط المنقول.

المعيار (Standard)	المادة (Material)	الدرجات النموذجية (Typical Grades)	التطبيقات الرئيسية (Main Applications)
ASTM A106/A106M	صلب كربوني	Grade A, B, C	أنابيب درجات الحرارة العالية، خطوط البخار، أنابيب العمليات
ASTM A192/A192M	صلب كربوني	A192	أنابيب الغلايات ومحمّصات البخار ذات الضغط العالي
ASTM A213/A213M	صلب سبائكي ومقاوم للصدأ	T11, T12, T22, TP304H, TP316H	الغلايات، محمّصات البخار، المبادلات الحرارية
ASTM A335/A335M	صلب سبائكي فريتي	P5, P9, P11, P22, P91	أنابيب البخار ذات الحرارة والضغط العاليين
EN 10216-2	صلب غير سبائكي وسبائكي	P235GH, 13CrMo4-5, etc.	معدات الضغط وخدمات درجات الحرارة العالية
EN 10216-5	صلب مقاوم للصدأ	1.4301, 1.4404, 1.4541, etc.	التطبيقات المقاومة للتآكل وتحت الضغط
JIS G3462	صلب سبائكي	STBA23, STBA24, STBA25, etc.	الغلايات والمبادلات الحرارية

يجب معاملة الجدول كدليل اختيار عام بدلاً من مخطط معادلة مباشر. لا تحتوي الدرجات المكافئة بالضرورة على تركيبات كيميائية متطابقة ، أو خصائص ميكانيكية ، أو حدود درجة الحرارة ، أو الضغوط المسموح بها للتصميم.

على سبيل المثال ، تم تصميم ASTM A106 لأنابيب الصلب الكربوني غير الملحومة لخدمة درجات الحرارة العالية ، بينما يغطي ASTM A335 أنابيب الصلب المصنوعة من السبائك الحديدية لخدمة درجات الحرارة العالية. تركز ASTM A213 على الغلاية غير الملحومة المصنوعة من السبائك الحديدية والأوستنيتي والفولاذ المقاوم للصدأ ، والسخان الفائق ، وأنابيب المبادل الحراري.

المزايا الرئيسية للأنابيب غير الملحومة عالية الضغط:

هيكل متكامل سلس: يتكون من ثقب وتدحرج أنبوب صلب فارغ ، يحافظ جسم الأنبوب على هيكل تدفق معدني مستمر ، ويزيل مشاكل إجهاد اللحام ويتجنب تقليل القوة الناجم عن البنية المجهرية غير المتساوية أو الإجهاد المتبقي عند اللحام.

توحيد توزيع الإجهاد: في ظل ظروف الضغط العالي ، يواجه جسم الأنبوب ضغطًا أكثر اتساقًا ، مما يقلل من احتمال تركيز الإجهاد.

قوة شد وصلابة ممتازة: بعد التحسين من خلال عمليات المعالجة الحرارية مثل التبريد والتلطيف ، يمكن أن تصل قوة الشد إلى أكثر من 600mpa ، ويفي مؤشر اللدونة بمتطلبات التشوه في ظروف التشغيل المتعددة.

مقاومة درجات الحرارة العالية والاستقرار الحراري: مقاومة لخشونة الحبوب وتشديد تحويل المرحلة في درجات حرارة التشغيل العالية ، وضمان قوة مستقرة أثناء الخدمة.

مقاومة جيدة للتآكل والتآكل: مع تركيبة موحدة وعدد أقل من الشوائب ، فإنه يحسن بشكل كبير مقاومة التآكل مقارنة بأنابيب الصلب الملحومة ويعرض مقاومة التآكل المتميزة ، ويؤدي أداءً فائقًا في سيناريوهات مثل التنقيب عن النفط.

كيفية اختيار أنبوب غير ملحوم عالي الضغط

يجب أن يبدأ اختيار أنبوب غير ملحوم عالي الضغط بظروف التشغيل ، بدلاً من مجرد اختيار الأنبوب الأكثر سمكًا المتاح.

1. تحديد ضغط التصميم

ضغط التصميم هو واحد من أهم المعايير. يجب أن يتضمن النظر المناسب في تقلبات التشغيل ومتطلبات السلامة وفقًا لرمز التصميم المعمول به.

2. تحديد درجة حرارة التصميم

تؤثر درجة الحرارة مباشرة على القوة المادية والإجهاد المسموح به. قد لا تكون المادة المناسبة لخدمة ضغط درجات الحرارة المعتدلة مناسبة لخدمة البخار بدرجة الحرارة العالية.

3. تحديد السائل أو الغاز

يؤثر الوسط المنقول على متطلبات اختيار المواد والتآكل.

على سبيل المثال:

البخار → درجة حرارة عالية الكربون أو سبائك الصلب قد يكون مناسبا
النفط والغاز ← مواصفات خط الأنابيب أو البترول قد تكون مطلوبة
المواد الكيميائية المسببة للتآكل → قد يفضل الفولاذ المقاوم للصدأ أو سبائك الصلب
زيت هيدروليكي ← دقة عالية القوة أو أنابيب هيدروليكية قد تكون مطلوبة

4. حدد المعيار المناسب والدرجة المناسبة

يجب أن يتطابق المعيار مع التطبيق.

على سبيل المثال:

ASTM A106 → أنابيب الصلب الكربوني عالية الحرارة
ASTM A192 → أنابيب غلاية عالية الضغط والسخان
ASTM A213 → المرجل ، سخان ، وأنابيب المبادل الحراري
ASTM A335 → أنابيب فولاذية عالية الحرارة
Ar 10216-2 → خدمة الضغط أنابيب فولاذية غير معدنية وسبائك غير ملحومة

5. تحديد حجم الأنابيب وسمك الجدار

يجب تحديد القطر الخارجي وسمك الجدار من ضغط التصميم ودرجة الحرارة والإجهاد المسموح به للمواد وبدل التآكل ورمز تصميم الأنابيب القابل للتطبيق.

لذلك ، لا ينبغي اختيار الجدول 40 أو الجدول 80 أو سمك جدار معين فقط لأنه يوصف بأنه أنبوب عالي الضغط.

مجالات الاستخدام الرئيسية للأنابيب غير الملحومة عالية الضغط

الطاقة والطاقة: جدران الغلايات المبردة بالماء ، أنابيب إعادة التسخين/التسخين الفائق ، أنابيب البخار الرئيسية (الضغط ≥ 30MPa ، درجة الحرارة ≥ 538 ℃).

صناعة البتروكيماويات: أنابيب رأس البئر ، أنابيب التغذية للمفاعلات ذات الضغط العالي في المصافي (على سبيل المثال ، أنابيب 20 جم المستخدمة في بيئات كبريتيد الهيدروجين). الآلات وصناعات السيارات: تصنيع الأسطوانات الهيدروليكية عالية الدقة ، وأعمدة القيادة ، ومكونات المحرك التي يجب أن تتحمل التأثيرات المتكررة ودرجات الحرارة العالية.

البحرية والطيران: أنابيب مقاومة للتآكل ومياه البحر وأنظمة أنابيب الغاز عالية الحرارة لمحركات الطائرات.

FAQ حول الأنابيب غير الملحومة ذات الضغط العالي

1. ما هو أنبوب غير ملحوم عالي الضغط ؟

الأنبوب غير الملحوم عالي الضغط هو أنبوب فولاذية غير ملحوم مصمم للتطبيقات التي تنطوي على ضغط داخلي مرتفع ، وفي كثير من الحالات ، درجة حرارة مرتفعة. يستخدم بشكل شائع في الغلايات ، محطات الطاقة ، مرافق البتروكيماويات ، المصافي ، والأنظمة الهيدروليكية.

2. ما هي المعايير الشائعة للأنابيب غير الملحومة عالية الضغط ؟

تشمل المعايير الشائعة ASTM A106 و ASTM A192 و ASTM A213 و ASTM A335 و EN 10216-2. يعتمد المعيار المناسب على التطبيق وظروف التشغيل.

3. أي معيار ASTM يستخدم عادة لأنابيب الصلب الكربوني غير الملحومة ذات درجة الحرارة العالية ؟

يستخدم ASTM A106/A106M بشكل شائع لأنابيب الصلب الكربوني غير الملحومة المخصصة للخدمة ذات درجة الحرارة العالية. يشمل الدرجات A و B و C.

ملخص

أصبحت الأنابيب غير الملحومة عالية الضغط ، مع قوتها العالية وثباتها وأمانها ومقاومتها للحرارة ، مواد أساسية لا غنى عنها في أنظمة درجات الحرارة العالية والضغط العالي. متطلبات إنتاجها صارمة ، ومعايير الاختبار عالية ، مما يجعلها مادة أساسية مهمة في مجال تصنيع المعدات المتطورة.
