أنواع الشفاه

أنواع الشفاه

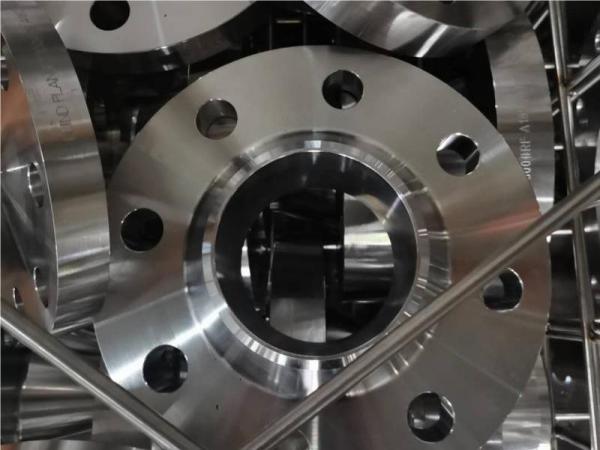

الشفاه هي أجزاء متصلة ببعضها البعض بين الأعمدة وتستخدم للتوصيل بين نهايات الأنابيب؛ وهي مفيدة أيضًا للشفاه على مداخل ومخارج المعدات، ويمكن استخدامها كوصلة بين جهازين، على سبيل المثال شفاه المخفض. يشير وصلة الشفة أو وصلة الشفة إلى الوصلة القابلة للفصل للشفة، والحشية والمسامير كفريق من هيكل الختم المشترك. تشير شفة الأنابيب إلى الشفة المستخدمة في الأنابيب في تركيب خطوط الأنابيب، وتستخدم في المعدات تشير إلى شفة المدخل والمخرج للمعدات. توجد ثقوب في الشفة، والمسامير تربط الشفتين بإحكام. يتم غلق الشفاه بالحشيات. تنقسم الشفاه إلى شفاه ملولبة (وصلة لولبية) وشفاه لحام وشفاه مشبك.

عادة ما يتم استخدام الحواف في أزواج، ويمكن استخدام حواف الأسلاك وحواف اللحام بضغوط أكبر من 4 كجم في الأنابيب التي تعمل بشكل سيئ للغاية. أضف نقاط الختم داخل الحافتين، ثم قم بإحكامها بالمسامير فورًا. تتمتع الحواف ذات الضغوط المختلفة بسمك مختلف، كما تختلف البراغي التي تستخدمها. عند توصيل مضخة المياه والصمام بخط الأنابيب، يتم أيضًا تصنيع بعض أجزاء هذه المعدات بأشكال حواف مقابلة، وتسمى أيضًا وصلة الحافة. تسمى جميع أجزاء التوصيل التي يتم إغلاقها في نفس الوقت باستخدام مسامير حول المستويين عمومًا "شفاه". على سبيل المثال، وصلة أنابيب التهوية، يمكن تسمية هذه الأجزاء "أجزاء الحافة". لكن هذا التوصيل هو جزء فقط من المعدات، مثل النص بين الحافة والمضخة،ليس من السهل تسمية المضخة "أجزاء ذات شفة". الأجزاء الأصغر حجمًا مثل الصمامات، انتظر، يُطلق عليها دائمًا "أجزاء ذات شفة".

فيما يلي بعض الأنواع المختلفة من الشفاه:

(1) شفة بأقطار مختلفة
المعلمات الفنية: وفقًا للمعايير الوطنية
معيار الجودة: تم تصنيعها وفقًا صارمًا للمعايير ذات الصلة التي وضعتها الدولة
مواصفات المنتج: DN15-DN2000
تغليف المنتج: صندوق خشبي أو غيره
لون المنتج: لون معدني
ميزات المنتج: مضاد للتآكل، مقاوم للأحماض والقلويات، عمر خدمة طويل، وما إلى ذلك، حساب سعر معقول، سطح أملس، مقاوم للأحماض والقلويات، مقاوم لدرجات الحرارة العالية، مظهر جميل، أداء قوي للملمس.
عملية الإنتاج: التشكيل الاحترافي الشامل، تصنيع التشكيل، قطع الألواح، لف الألواح، إلخ.
طريقة المعالجة: تحويل مخرطة CNC عالية الدقة، تحويل تشطيب مخرطة عادية، لحام قوس الأرجون وغيرها من عمليات المعالجة
الضغط الاسمي sch5s، sch10s، sch20s، sch30s، sch40s، إلخ.
معايير التصنيع: المعيار الوطني، المعيار الأمريكي، المعيار الروسي، المعيار الياباني، إلخ.
المواد: 201، 304، 316، 316L، 0Cr18Ni9، 321، 202، إلخ.
الاستخدامات: تستخدم على نطاق واسع في الحفاظ على المياه، والطاقة الكهربائية، ومحطات الطاقة، وتجهيزات خطوط الأنابيب، والصناعة، وأوعية الضغط، إلخ.
طريقة التوصيل: صامولة الحافة، اتصال الترباس.

(2) مواصفات شفة الفولاذ المقاوم للصدأ
: 1/2 بوصة إلى 240 بوصة (10-6000)
تصنيف الضغط: 0.6 ميجا باسكال إلى 32 ميجا باسكال، 150 رطل إلى 2500 رطل، PN0.25-PN42.0
المواد: 304، 304L، 321، 316، 316L، 310S ومواد أخرى
معايير وزارة الصناعة الكيميائية: HG5010-52～HG5028-58، HGJ44-91～HGJ65-91، HG20592-2009 (سلسلة PN)، HG20615-2009 (سلسلة Calss)
نطاق التطبيق: أوعية الضغط للغلاية، والبترول، والصناعة الكيميائية، وبناء السفن، والصناعات الدوائية، والمعادن، والآلات، والأغذية وغيرها من الصناعات.

(3)
مواصفات شفة وعاء الضغط: DN300~3000
ملاحظات المنتج: شفة وعاء الضغط صناعات التطبيق: التدفئة والتهوية وتكييف الهواء، والكهرباء، وإمدادات المياه في المباني، وتجهيزات أوعية الضغط، وتجهيزات أنابيب الضغط.
فئة المنتج: سلسلة الشفة
صناعات التطبيق: التدفئة والتهوية وتكييف الهواء، والكهرباء، وإمدادات المياه في المباني، وتجهيزات أوعية الضغط، وتجهيزات أنابيب الضغط.
المعلمات التقنية للتطبيق
الختم الضغط الاسمي PN، ميجا باسكال (بار) 0.6 1.0 1.6 2.5 4.0 6.4
سطح مقعر محدب (MFM) DN1300~3000 DN300~3000 DN400~2000 DN300~800
سطح السن والأخدود (TG) DN1300~3000 DN300~3000 DN300~3000 DN300~800
مسطح بالكامل (FF) DN300~3000 DN300~3000 DN300~3000 DN300~800

(4) شفة لحام مسطحة
تتضمن شفة اللحام المسطحة شفة لحام مسطحة على شكل صفيحة وشفة لحام مسطحة على شكل عنق.
شفة لحام مسطحة على شكل صفيحة (PL)
تعتبر حواف اللحام المسطحة مناسبة لتوصيلات الأنابيب الفولاذية بضغط اسمي لا يتجاوز 2.5 ميجا باسكال. يمكن تصنيع سطح الختم لشفة اللحام المسطحة إلى ثلاثة أنواع: النوع الأملس والنوع المقعر المحدب والنوع ذو اللسان والأخدود. تعد شفة اللحام المسطحة الملساء هي الأكثر استخدامًا. تُستخدم في الغالب في حالة الظروف المتوسطة المعتدلة، مثل الهواء المضغوط غير المنقى منخفض الضغط والمياه المتداولة منخفضة الضغط.
شفة اللحام المسطحة العنقية (SO)
ارتفاع رقبة شفة اللحام المسطحة ذات الرقبة منخفض نسبيًا، مما يحسن من صلابة الشفة وقدرتها على التحمل. بالمقارنة مع شفة اللحام الطرفي، فإن عبء العمل في اللحام كبير، واستهلاك الأقطاب الكهربائية مرتفع، ولا يمكنه تحمل درجات الحرارة العالية والضغط العالي، والانحناء المتكرر وتقلبات درجة الحرارة، ولكن التثبيت في الموقع أكثر ملاءمة، ويمكن حذف عملية خدش اللحام، وهو أكثر شيوعًا.

(5) اللحام الطرفي مع الرقبة (WN)
شفة اللحام الطرفي: غالبًا ما يشار إلى شفة اللحام العنقية باسم شفة "المحور العالي". والغرض منها هو تحويل الضغط من الأنابيب، وبالتالي تقليل تركيزات الإجهاد العالية في قاعدة الشفة. تم تصميم لحام شفة العنق بشكل أفضل للحام تلك الشفة الطرفية نظرًا لقيمتها البنيوية المتأصلة. ومع ذلك، فإن السعر مرتفع نسبيًا، لأن عملية إنتاج المنتج معقدة.
شفة ملولبة (ملولبة): يتم توصيل الشفة الملولبة بالبراغي. لكن مركز المنتج له حجم خيط يتوافق مع الأنبوب. ميزته الرئيسية هي أنه يمكن تجميعه بدون لحام.
بالإضافة إلى ذلك، هناك شفة منزلقة وشفة متداخلة.

(6) شفة لحام المقبس (SW)
شكل سطح الختم: سطح مرتفع (RF)، سطح مقعر محدب (MFM)، سطح لسان وأخدود (TG)، سطح مفصل حلقي (RJ)
المواد: الفولاذ الكربوني: ASTM A105، 20#، Q235، 16Mn، ASTM A350 LF1، LF2 CL1/CL2، LF3 CL1/CL2، ASTM A694 F42، F46، F48، F50، F52، F56، F60، F65، F70؛
سبائك الصلب: ASTM A182 F1، F5a، F9، F11، F12، F22، F91، A182F12، A182F11، 16MnR، Cr5Mo، 12Cr1MoV، 15CrMo، 12Cr2Mo1، A335P22، St45.8/Ⅲ، 35CrMoV، 45CrMo، إلخ.
معايير التصنيع: ANSI B16.5، GB/T9117.1-2000—GB/T9117.4-200، إلخ.

(7) الحافة الملولبة (TH)
القطر الاسمي للحافة الملولبة: DN8 ~ DN100 ضغط العمل: 1.0 ~ 2.5 (ميجا باسكال) مادة الحافة الملولبة من نوع اللوحة: الفولاذ المقاوم للصدأ، الفولاذ الكربوني، الفولاذ السبائكي.
تطبيق الحافة الملولبة: مناسبة لقفل الخيوط وختم الأنابيب الصناعية والمدنية مثل الحماية من الحرائق والغاز والمياه الساخنة والباردة وتكييف الهواء وأنابيب ضغط الهواء وأنابيب النفط والأجهزة والأنابيب الهيدروليكية وما إلى ذلك.
غطاء الحافة (BL)
غطاء الحافة، المعروف أيضًا باسم الحافة العمياء، هو شفة بدون ثقب في المنتصف، تُستخدم لإغلاق سدادة الأنبوب. هناك العديد من أنواع أسطح الختم، بما في ذلك الأسطح المستوية والأسطح المحدبة والأسطح المقعرة المحدبة وأسطح اللسان والأخدود وأسطح توصيل الحلقة. سطح الختم
: السطح المسطح (FF)، السطح المرتفع (RF)، السطح المقعر المحدب (MFM)، سطح اللسان والأخدود (TG)، سطح الوصلة الحلقية (RJ)
مواد الإنتاج:
الفولاذ الكربوني: ASTM A105، 20#، Q235، 16Mn، ASTM A350 LF1، LF2 CL1/CL2، LF3 CL1/CL2، ASTM A694 F42، F46، F48، F50، F52، F56، F60، F65، F70؛
الفولاذ المقاوم للصدأ: ASTM A182 F304، 304L، F316، 316L، 1Cr18Ni9Ti، 0Cr18Ni9Ti، 321، 18-8؛
سبائك الصلب: ASTM A182 F1، F5a، F9، F11، F12، F22، F91، A182F12، A182F11، 16MnR، Cr5Mo، 12Cr1MoV، 15CrMo، 12Cr2Mo1، A335P22، St45.8/Ⅲ.

(8) شفة فضفاضة
شفة فضفاضة مع حلقة لحام مؤخرة العنق
شفة الأكمام الفضفاضة مع حلقة اللحام الطرفية شفة الرقبة الفضفاضة، شفة لوحة الأكمام الفضفاضة بحلقة اللحام الطرفية، شفة الأكمام الفضفاضة بحلقة اللحام المسطحة، شفة الأكمام الفضفاضة من النوع المقلوب، بالإضافة إلى ذلك، من أجل تلبية احتياجات القفل بعد الجهاز، توجد ثقوب في القضيب، ويمكن لهذه الثقوب منع الترباس من الارتخاء عند تعرضه للاهتزاز. يجب أن تكون بعض مسامير الشفة بدون خيوط أرق، والتي تسمى مسامير شفة القضيب الرقيقة. هذا النوع من مسامير الشفة مناسب لتوصيل القوة المتغيرة. توجد مسامير خاصة عالية القوة على الهيكل الفولاذي، سيكون الرأس أكبر، وسيتغير الحجم أيضًا. الفولاذ المستدير المجلفن بالغمس الساخن هو جعل المعدن المنصهر يتفاعل مع مصفوفة الحديد لتشكيل طبقة سبيكة.

شفة فضفاضة بحلقة اللحام المسطحة (PJ/SE)
شفة الأكمام الفضفاضة بحلقة اللحام المسطحة هي شفة متحركة، وعادة ما تتوافق مع تجهيزات إمداد المياه والصرف الصحي (الأكثر شيوعًا في وصلة التمدد). يتم توصيل الأنابيب والمعدات بالمسامير. الغرض من استخدام شفة الأكمام الفضفاضة بحلقة اللحام المسطحة هو عمومًا توفير المواد. ينقسم هيكلها إلى جزأين. يتم توصيل أحد طرفي جزء الأنبوب بالأنبوب، ويتم تصنيع الطرف الآخر على شكل شفة. الشفة مصنوعة من مادة منخفضة الجودة، بينما يتكون جزء الأنبوب من نفس مادة الأنبوب، وذلك لتوفير المواد.

مزايا شفة الأكمام الفضفاضة بحلقة اللحام المسطحة:
1. توفير التكاليف. عندما تكون مادة الأنبوب خاصة ومكلفة، تكون تكلفة لحام الشفاه من نفس المادة مرتفعة.
2. غير مناسب للحام أو المعالجة أو يتطلب قوة عالية. مثل الأنابيب البلاستيكية وأنابيب الفولاذ الزجاجية وما شابه ذلك.
3. مناسب للبناء. على سبيل المثال، ليس من السهل محاذاة فتحات مسامير الحافة أثناء التوصيل أو منع فتحات مسامير الحافة من التغيير في المستقبل عند استبدال المعدات.

عيوب حلقة اللحام المسطحة ذات الحافة الفضفاضة:
1. ضغط منخفض.
2. قوة حلقة اللحام منخفضة (خاصة عندما يكون السُمك أقل من 3 مم)
معيار إنتاج حلقة اللحام المسطحة ذات الحافة الفضفاضة:
المعيار الوطني: GB/T9112-2000 (GB9113·1-2000～GB9123·4-2000)
المعيار الأمريكي: ANSI B16.5 Class150, 300, 600, 900, 1500 (WN, SO, BL, TH, LJ, SW)
المعيار الياباني: JIS 5K، 10K، 16K، 20K (PL، SO، BL، WN، TH، SW)
المعيار الألماني: DIN2573، 2572، 2631، 2576، 2632، 2633، 2543، 2634، 2545 (PL، SO، WN، BL، TH)
معيار وزارة الصناعة الكيميائية: HG5010-52～HG5028-58، HGJ44-91～HGJ65-91
معيار الشفة: HG20592-2009 (سلسلة PN)\HG20615-2009 (سلسلة Calss)
معايير وزارة الآلات: JB81-59～JB86-59، JB/T74-1994، JB/T79-94～JB/T86-94
معايير أوعية الضغط: NB/T47020-2012～NB/T47027-2012، JB1157-82～JB1160-82 B16.47A/B B16.39 B16.48

شفة الأخدود الحلقي وغطاء الشفة، شفة مسطحة ذات قطر كبير، شفة عالية العنق ذات قطر كبير، صفيحة عمياء على شكل رقم ثمانية، حلقة لحام طرفي شفة فضفاضة 6، شفة دوارة، شفة مرساة، لحام تراكب/طريقة لحام تراكب أوركيد
العدد القياسي لشفرات الفولاذ الملحومة للاستخدام البحري: ينطبق هذا المعيار على المنتجات البحرية ومنتجات الهندسة البحرية. المواد الرئيسية هي: الفولاذ الكربوني، الفولاذ السبائكي، الفولاذ منخفض الحرارة، الفولاذ المقاوم للصدأ.
إن وصلة الحافة المزورة هي لتوصيل أنبوبين أو تجهيزات أنابيب أو معدات، ووصلة الحافة المزورة هي طريقة توصيل مهمة لبناء خطوط الأنابيب. وصلة الحافة المزورة سهلة الاستخدام ويمكنها تحمل ضغط أكبر. في خطوط الأنابيب الصناعية، تُستخدم وصلات الحافة المزورة على نطاق واسع. في المنزل، يكون قطر الأنبوب صغيرًا، وهو منخفض الضغط، ولا يمكن رؤية وصلة كوع ختم الحافة. إذا كنت في غرفة مرجل أو موقع إنتاج، فهناك أنابيب ومعدات ذات حواف في كل مكان. محتوى الكروم هو 0.1% إلى 0.5% (لا تحتوي الحواف المزورة عمومًا على الكروم)، ومحتوى الكربون أقل من 1.0%، ويتم تصنيع الحواف المزورة عن طريق التشكيل بالطرق عالية الحرارة. على الرغم من أن بعض الحواف المزورة لها صلابة سطحية (HRC) يمكن أن تصل إلى ≥56 (الطبقة المقواة حوالي 15 مم فقط).نظرًا لأن قابلية صلابة مادة الحافة المزورة ضعيفة، فإن صلابة القلب تكون عادةً أعلى من 30 درجة فقط. في الظروف العادية، غالبًا ما يتم معالجة الحافة المزورة بالتبريد المائي.

غطاء حماية الشفة (وصلة حماية الشفة)
تُستخدم واقيات الشفة بشكل أساسي لحماية وصلات الشفة من التآكل في جميع الصناعات. يُستخدم رأس حماية الشفة لهذا المنتج لحماية وجه الشفة (الوجه المرتفع أو وصلة الحلقة). المسامير والغسالات ذات الطرفين خالية من التآكل. هذا المنتج مناسب للفولاذ المقاوم للصدأ 316 ss وغير المعدني (البلاستيك)، ويتم تصنيعه بأحجام من ½” إلى 144” بأقطار وصلات الشفة ANSI وAPI وAWWA. توفر أنظمة الرأس ذات الشفة جنبًا إلى جنب مع التعبئة ذات الشفة الحماية في بيئات التطبيق القاسية.
هيكل غطاء ختم الشفة:
شريط من الفولاذ المقاوم للصدأ 316 أو شريط غير معدني
صب 316 ss
مشابك تروس دودية 316 ss
طبقة النيوبرين ذات الفتحة المغلقة (درجة الحرارة - 34.4 درجة مئوية إلى 82 درجة مئوية)
صمام تخفيف الضغط المطاطي ECH (درجة الحرارة - 34.4 درجة مئوية إلى 149 درجة مئوية) يمكنه إطلاق 5 رطل لكل بوصة مربعة
مزايا أغطية الشفة من Mysterco: سهلة التركيب، لا تتطلب أدوات خاصة، سهلة الفحص، اتصال متين (لا يتلف بسهولة)، مادة غير معدنية مقاومة للأشعة فوق البنفسجية، قابلة لإعادة الاستخدام.

نظام تعبئة الشفة
مناسب لدرجات حرارة تصل إلى 80 درجة مئوية.
تعبئة الشفة هي حل فريد لمشاكل التآكل طويلة الأمد.
تعبئة الشفة عبارة عن طلاء يعتمد على بوليمر قطبي مركب. يسمح الشكل الكريمي باستخدامه دون معالجة مسبقة. تسمح التركيبة اللزجة المرنة لهذه المادة بالتدفق إلى المساحات والفراغات، مما يخلق ختمًا جيدًا يقاوم التآكل.
أنظمة تعبئة الشفة توفر تعبئة الشفة الوقت والمال بسبب سهولة استخدامها. توفر حماية طويلة الأمد.
الخصائص: يلتصق بالفولاذ، مسحوق الإيبوكسي المندمج، البولي يوريثين، البولي إيثيلين مقاومة متقدمة مقاومة للطقس/الملح نطاق درجة الحرارة من -51 درجة مئوية إلى 80 درجة مئوية يملأ الفجوة بالكامل سطح شفة قابل للإزالة/إعادة الاستخدام بدون معالجة مسبقة مفرطة يتم حقنه برفق باستخدام مسدس يدوي أو هوائي بفوهة مرنة. يضمن هذا ملء الفجوة الحلقية بالكامل قبل الختم بشريط تغليف CZ.
حشوة الشفة عالية الحرارة E-2400/E2000 - مناسبة لدرجات حرارة تصل إلى 149 درجة مئوية.
حشوة الشفة عالية الحرارة المضادة للتآكل E-2400/E2000 هي منتج مصمم لحماية وصلات الشفة من التآكل عند درجات حرارة عالية تصل إلى 149 درجة مئوية.
E-2400/E2000 هي طريقة غير كهربائية لحماية التآكل للشفاه الفولاذية والمسامير والأنابيب والهياكل باستخدام هلام.
استخدم اختبار رش الملح ASTM-B1117 لاختبار مجموعة الصواميل والمسامير لمدة 2000 ساعة، ولا يزال من الممكن تحريك المنطقة المحمية بـ E2000/2400 يدويًا. يساعد الاستخدام الصحيح لـ E2000/2400 في حماية وصلات الشفة من التآكل.

(9) ختم الشفة عالي الحرارة
غالبًا ما تحتاج أجزاء الشفاه ذات درجات الحرارة العالية إلى الختم عند درجة حرارة عالية. إذا لم يكن هناك مانع تسرب جيد للختم الإضافي في منطقة الضغط المنفصلة، فسوف يتأثر بالضغط، مما يتسبب في عدم دقة أو تشوه الإنتاج، أي في منطقة الضغط المنفصلة. يحدث التسرب في الأسفل، مما يتطلب إصلاحات غير مجدولة. أفضل تطبيق في مجال الختم المسطح عالي الحرارة هو مانع التسرب عالي الحرارة من Bocus. تركيبته الخاصة تجعله خاملًا في التطبيق القياسي للتوربينات البخارية والغازية والشفاه ذات درجات الحرارة العالية، لذلك يمكنه تحمل الهواء الساخن والبخار والماء والوقود الخفيف والزيوت ومواد التشحيم، ومقاوم للنفط الخام والغاز الطبيعي.

إنه عبارة عن مادة مانعة للتسرب مكونة من مكون واحد، للاستخدام الصناعي، ومزيج مانع للتسرب عالي الجودة، ومناسب لظروف العمل التي تتطلب درجات حرارة وضغطًا مرتفعين على الأسطح الملساء والمسطحة للختم (الوصلات الطرفية). انشر على سطح جاف بسكين الجص أو ملعقة مطاطية. نظرًا لأن منتج الختم لن يتصلب، لكن قوامه سيتغير قليلاً للحفاظ على المرونة والليونة، لذلك لا يوجد متطلب وقت في الاستخدام، ويمكن وضعه في التشغيل فورًا بعد البناء دون انتظار. إذا كان من الضروري إصلاح سطح الختم عالي الحرارة مع تلف الخدش، فيجب استخدامه بالتزامن مع منتجات إصلاح سلسلة F عالية الحرارة من Bocus.
