الجدول الزمني 10 مقابل الجدول الزمني 40 أنابيب الصلب

الفرق الرئيسي بينالجدول 10و جدول 40 أنابيب الصلبيكمن في الفرق في سمك الجدار. بسبب الاختلاف في سمك الجدار ، فإنها تختلف في القوة وقدرة تحمل الضغط والوزن والسيناريوهات القابلة للتطبيق.

لفهم الاختلافات بين الجدول 10 والجدول الزمني 40 أنابيب فولاذية ، أول شيء يجب أن يكون واضحًا هو الجدول الزمني وما هو الجدول 10 والجدول الزمني 40 أنابيب فولاذية.

ما هو الجدول الزمني ؟
يمثل الجدول (SCH) درجة سمك الجدار للأنابيب الفولاذية ويتم تحديده وفقًا لمعايير ASME B36.10 (أنابيب الصلب الكربوني) أو ASME B36.19 (أنابيب الفولاذ المقاوم للصدأ). لا يمثل قيمة سمك الجدار مباشرة ، بل هو رقم متسلسل ، تختلف قيمته المقابلة مع القطر الاسمي (NPS).

ما هو الجدول 10 والجدول الزمني 40 أنابيب الصلب ؟
SCH 10 و SCH 40 هي طرق تمثيل درجات سمك الجدار (الجدول الزمني) للأنابيب الفولاذية القياسية الأمريكية. أنها تعكس سمك الجدار النسبي للأنابيب ، ولكن ليس القيم المحددة لسمك الجدار. تشمل درجات سمك الجدار الشائعة الأخرى: SCH 5 ، SCH 20 ، SCH 30 ، STD ، SCH 60 ، SCH80 ، XS ، SCH 100 ، SCH120 ، SCH160 ، XXS.

يشير SCH 10 إلى درجة أنبوبية بسمك جدار رقيق نسبيًا ، تُستخدم عادةً في قنوات التهوية والأنظمة الكيميائية ذات الضغط المنخفض. تمثل SCH 40 درجة أنبوبية بسماكة جدار متوسطة ، وهي درجة الأنابيب الأكثر شيوعًا والأكثر استخدامًا ، وتُطبق بشكل أساسي في بناء إمدادات المياه ، والنفط والغاز ، وشبكات الأنابيب الصناعية.

الاختلافات الرئيسية بين الجدول 10 والجدول الزمني 40 أنابيب الصلب

بعد فهم تعريف SCH وما هو الجدول 10 والجدول الزمني 40 أنابيب فولاذية ، سآخذك لفهم الاختلافات بين الجدول 10 والجدول الزمني 40 أنابيب فولاذية.

1. الفرق بين سمك الجدار
Ch100 أنحف من sch100. على سبيل المثال ، NPS (القطر الاسمي) هو:
½ "Sch10 ≈ 1.65 مم ، schow 40 ≈ 2.77 مم

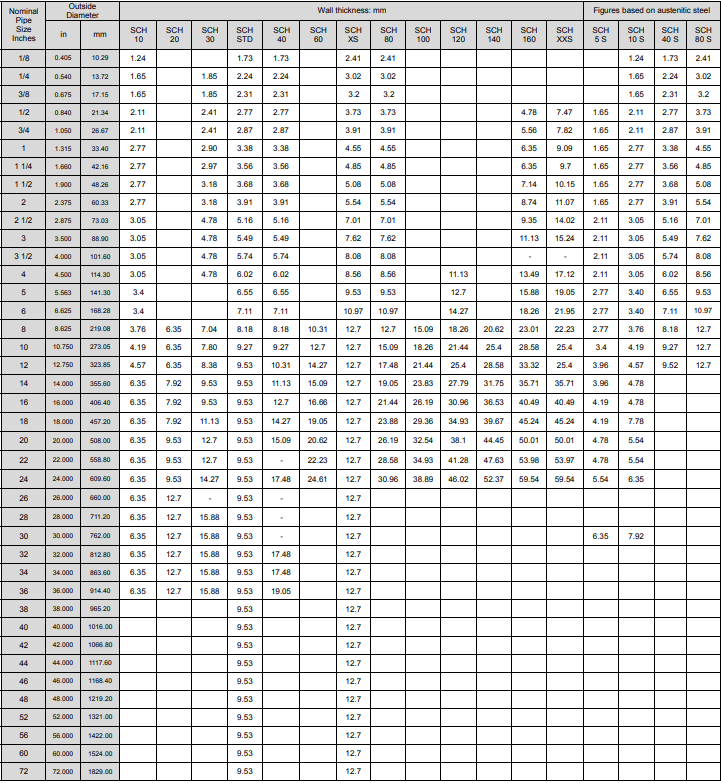

2 بوصة sch10 ≈ 2.11mm ، schow 40 ≈ 3.91mm. تحت نفس القطر ، القطر الداخلي لـ schow 40 أصغر ، القطر الخارجي هو نفسه ولكن سمك الجدار أكبر. لمزيد من المقارنات بين سمك الجدار ، يرجى الرجوع إلى الرسم البياني:



2. الاختلافات في قدرة تحمل الضغط
يؤثر سمك الجدار بشكل مباشر على أقصى ضغط عمل مسموح به. تحت نفس القطر ، يمكن لسمك الجدار لأنبوب الصلب schall 40 تحمل ضغط أعلى ، في حين أن أنبوب الصلب schable 10 يمكن أن يتحمل ضغطًا أقل وهو مناسب لسيناريوهات الضغط المنخفض.

3. الوزن وسهولة التركيب مختلفة
يتطلب أنبوب فولاذية schCase 10 مواد أقل ، لذلك فهو أخف وزنًا وأسهل في التعامل معه وتركيبه. في ظل الظروف نفسها ، يكون أنبوب الصلب sch40 أثقل ، وتزداد صعوبة المناولة والتركيب أثناء الإنشاء ، لكن الهيكل أقوى وأكثر متانة.

4. الاختلافات في التكلفة
أنبوب فولاذيّ schCow 10 يتطلب مواد أقل ، وله سعر منخفض نسبيًا ، وهو أكثر ملاءمة أثناء النقل ، مما يقلل من تكلفة المواد والنقل. أنبوب فولادي من sch، بسبب سمك جداري كبير ، يتطلب المزيد من المواد ويزيد من التكلفة. علاوة على ذلك ، وزنه كبير نسبيًا ، وستزيد تكاليف النقل والتركيب أيضًا بشكل كبير. ومع ذلك ، فهي قوية ودائمة ولها ميزة كبيرة في الموثوقية الهيكلية.

اقتراحات الاختيار

إذا كان مشروعك سيناريو منخفض الضغط ، خفيف الحمل ، وميزانية محدودة ، وحجمه كبير (مثل أنابيب الحريق الرئيسية ، والتهوية ذات القطر الكبير ، وما إلى ذلك) ، يمكن النظر في أنابيب الصلب.

إذا كانت هناك حاجة إلى مقاومة ضغط أعلى ، وهيكل أكثر موثوقية وعمر خدمة أطول (خاصة لأنظمة المياه/الغاز الصناعية أو أنظمة الغاز/المباني) ، يوصى باستخدام أنبوب فولاذي.

الأسئلة الشائعة (الأسئلة الشائعة)

1. أي جدول أفضل للتطبيقات ذات الضغط العالي ؟

الجدول 40 هو الخيار الأفضل لأنظمة الضغط العالي لأن جدارها السميك يوفر تصنيف ضغط أعلى بكثير وعمر خدمة أطول.

2. هل الجدول 40 أقوى من الجدول 10 ؟

نعم. بسبب جداره السميك ، يوفر الأنبوب الفولادي 40 مقاومة ضغط أعلى ، وقوة تأثير أفضل ، ومتانة محسنة ، مما يجعله مناسبًا للتطبيقات الصناعية الصعبة.

3. هل يمكن للجدول الزمني 10 استبدال الجدول 40 ؟

فقط في تطبيقات الضغط المنخفض. يمكن أن يحل الجدول 10 محل الجدول 40 إذا كان ضغط التشغيل ودرجة الحرارة والرموز المعمول بها تسمح بذلك. لا ينبغي استبدالها في أنظمة الضغط العالي دون التحقق الهندسي.
