مخطط حجم أنبوب ERW

أنأنابيب الصلب ERW (المقاومة الكهربائية الملحومة)يوفر مخطط الأبعاد عادة معلومات الأبعاد الرئيسية لأنابيب الصلب من مخلفات الحرب ، بما في ذلك حجم الأنبوب الاسمي (NPS) والقطر الاسمي (DN) والقطر الخارجي (OD) وسمك الجدار (WT) والجدول الزمني (فئة سمك الجدار) والوزن الاسمي لكل متر.

أنابيب الصلب من مخلفات الحرب تأتي في مجموعة واسعة من المواصفات ، مع نطاق حجم مشترك يمتد من 12.00 بوصة إلى 24 بوصة. وفقًا للمتطلبات الفنية المحددة والمعايير المعمول بها ، تتوفر أيضًا سماكة الجدار المختلفة.

1. مخطط أبعاد أنابيب الصلب ERW (NPS ، DN ، OD ، سمك الجدار ، والوزن)

يتم تحديد أبعاد أنابيب الصلب من مخلفات الحرب بشكل عام من خلال حجم الأنبوب الاسمي (NPS) ، والقطر الخارجي (OD) ، وسمك الجدار (WT). على الرغم من أن كلا من NPS و DN يستخدمان للدلالة على حجم الأنبوب الاسمي ، إلا أنهما لا يتطابقان دائمًا مباشرة مع القطر الخارجي الفعلي. تعتمد الأبعاد الفعلية على معيار التحجيم المعمول به وفئة سمك الجدار المحدد (الجدول الزمني).

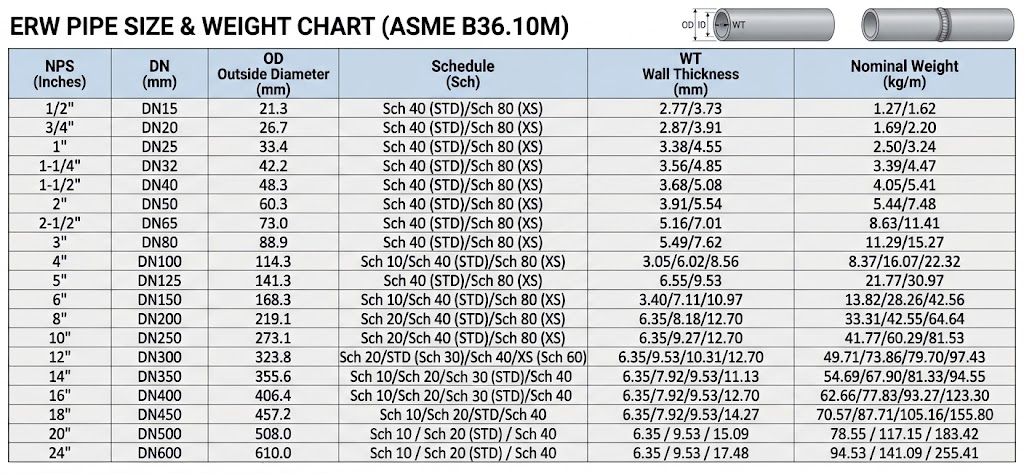

يوفر مخطط أبعاد أنابيب الصلب من ERW أدناه أبعادًا مرجعية للأحجام الشائعة التي تتراوح من NPS 1/2 بوصة إلى 24 بوصة ، تغطي مختلف فئات سمك الجدار ، وقيم سمك الجدار المحددة ، والأوزان الاسمية.

2. فهم أبعاد أنابيب الصلب ERW

حجم الأنبوب الاسمي (NPS) و DN:

NPS و DN هي تسميات تستخدم لتحديد الحجم الاسمي للأنابيب الفولاذية. يتم التعبير عن NPS عادة بالبوصة ، في حين يتم التعبير عن DN في ملليمتر. ومع ذلك ، لا ينبغي الخلط بين أي من هذه القيم والقطر الخارجي الفعلي. على سبيل المثال ، يبلغ حجم الأنبوب "NPS 4" 4 بوصة ، ولكن قطره الخارجي القياسي هو في الواقع 114.3 ، بدلاً من 101.6.

القطر الخارجي (OD):

القطر الخارجي يشير إلى المسافة المقاسة عبر الأنبوب من جانب واحد من سطحه الخارجي إلى الجانب الآخر. بالنسبة لأحجام أنابيب NPS القياسية ، يظل القطر الخارجي ثابتًا لحجم اسمي معين ، بغض النظر عن فئة سمك الجدار (الجدول الزمني ، والمختصر باسم "Sch"). على سبيل المثال ، بالنسبة لأنابيب الصلب NPS 6 ERW ، فإن القطر الخارجي (OD) هو 168.3 ، بغض النظر عما إذا كان جدول سمك الجدار Sch 10 أو Sch 40 أو Sch 80.

سمك الجدار (وزن) والجدول الزمني:

سمك الجدار يشير إلى المسافة بين الأسطح الخارجية والداخلية للأنبوب الصلب. يؤثر بشكل مباشر على القطر الداخلي للأنبوب ، ومنطقة المقطع العرضي ، والوزن ، والقدرة الهيكلية للحمل. تُستخدم أرقام "الجدول الزمني"-مثل Sch 10 و Sch 20 و Sch 40 و Sch 80-لتصنيف سمك جدار الأنبوب القياسي. بالنسبة لحجم أنبوب اسمي معين (NPS) ، يشير رقم جدول زمني أعلى بشكل عام إلى جدار أنبوبي أكثر سمكًا.

الجدول الزمني	سمك الجدار (مم)	الوزن الاسمي (كجم/م)
Sch 10	3.05	8.37
تش 40	6.02	16.07
Sch 80	8.56	22.32

وزن الأنابيب الاسمية

يتم التعبير عن الوزن الاسمي للأنبوب عادة بالكيلوغرام لكل متر (كجم/م). يعتمد على أبعاد الأنبوب وكثافة المواد ، مما يمثل الوزن النظري للأنبوب.

بالنسبة لأنابيب الصلب الكربوني ، فإن الصيغة الشائعة لحساب الوزن النظري هي:

W = 0.02466 × (OD-WT) × وزن

أين:

W = الوزن النظري (كجم/م)

OD = القطر الخارجي (مم)

WT = سمك الجدار (مم)

0.02466 = معامل تقريبي مشتق على أساس كثافة فولاذية تبلغ 7,850 */متر مكعب

على سبيل المثال ، بالنسبة لأنبوب صلب NPS 4 Sch 40 ، يبلغ القطر الخارجي 114.3 وسمك الجدار 6.02.

وزنه النظري التقريبي هو:

ث = 0.02466 × (114.3-6.02) × 6.02

W ≈ 16.07 kg/م

يمكن استخدام هذه الصيغة لتقدير المواد الأولية وتخطيط النقل وحسابات المشتريات. قد يختلف الوزن الفعلي الذي يتم تسليمه بسبب تفاوتات التصنيع ومعايير المنتج المحددة المطبقة.

الأسئلة المتداولة حول أبعاد أنابيب الصلب ERW

1. ما هي مواصفات المقاسات المتاحة لأنابيب الصلب من مخلفات الحرب ؟

نطاق الحجم الاسمي لأنابيب الصلب من مخلفات الحرب واسع للغاية ، اعتمادًا على معايير التصنيع المستخدمة وقدرات الإنتاج لدى المورد. تشمل الأحجام الشائعة NPS 1\ 2 "، 1" ، 2 "، 4" ، 6 "، 8" ، 10 "، وأططار أكبر. يغطي الجدول المرجعي أعلاه أحجام مختلفة تتراوح من NPS 1\ 2 "إلى 24".

2. كيف يتم حساب وزن أنبوب فولاذية من مخلفات الحرب ؟

يمكن تقدير الوزن النظري لكل متر من أنابيب الصلب الكربوني باستخدام الصيغة التالية:

W = 0.02466 × (OD-WT) × وزن

حيث يتم قياس OD (القطر الخارجي) و WT (سمك الجدار) بالملليمتر ، ويتم التعبير عن W (الوزن) بالكيلوغرام لكل متر (كجم/م). إن ضرب الوزن المحسوب لكل متر بالطول الإجمالي للأنبوب الفولاذي يوفر تقديرًا للوزن النظري الكلي.

3. ما الفرق بين NPS و DN ؟

NPS (حجم الأنبوب الاسمي) هو تعيين التحجيم بالبوصة ، في حين DN (القطر الاسمي/البعد) هو تعيين التحجيم بالملليمتر. لا تساوي القيمة بالضرورة القطر الخارجي الفعلي. على سبيل المثال ، NPS 4 يتوافق مع DN 100 ، والتي لديها قطر خارجي قياسي 114.3.

طلب عرض أسعار لأنابيب الصلب من مخلفات الحرب

يعد اختيار أبعاد أنابيب ERW الصحيحة خطوة مهمة في ضمان التوافق مع متطلبات تصميم المشروع والتركيب.

يوفر الفولاذ المركزي أنابيب فولاذية للمشاريع الصناعية والبناء وخطوط الأنابيب ، مع مواصفات يتم تقييمها وفقًا للمعايير الدولية المعمول بها ومتطلبات العملاء.

إذا كنت تبحث عن أنابيب الصلب من مخلفات الحرب بأحجام محددة ، أو سمك الجدار ، أو درجات المواد ، اتصل بفريقنا لتلبي متطلباتك الفنية. يمكننا مساعدتك في مراجعة المواصفات وتحديد خيارات التوريد المناسبة.
