الاختلافات بين أنابيب الصلب ERW و EFW

أنابيب ERW هي أنابيب فولاذية تذيب حواف شرائح فولاذية من خلال التسخين المقاوم ثم تضغط لتشكيل طبقات اللحام. يتم تصنيع أنابيب EFW عن طريق إذابة المادة الأساسية ومعدن الحشو من خلال درجات الحرارة العالية الناتجة عن الأقواس الكهربائية أو الحزم الإلكترونية ومن ثم اللحام معًا ، وهو ما ينتمي إلى لحام الانصهار. على الرغم من تشابه أسمائهم ، إلا أن لديهم اختلافات كبيرة في عمليات التصنيع وطرق اللحام والمواد القابلة للتطبيق وحقول التطبيق.

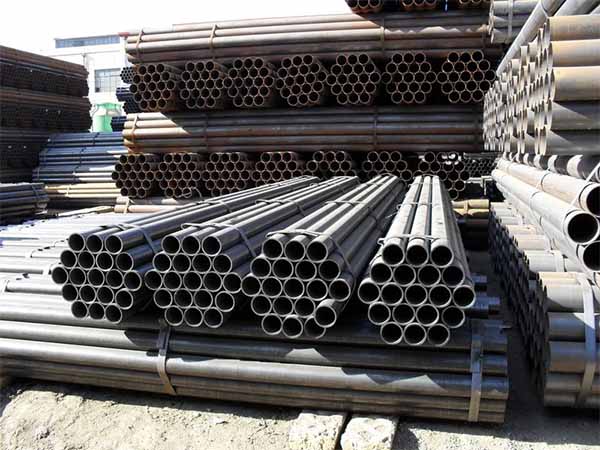

ما هو أنبوب الصلب ERW ؟

أنبوب الصلب من مخلفات الحرب هو أنبوب ملحوم مصنوع عن طريق تسخين حافة الشريط الفولاسي إلى حالة بلاستيكية من خلال حرارة المقاومة ثم اللحام تحت الضغط. لا تتطلب طريقة اللحام هذه سلك لحام أو معدن حشو وتنتمي إلى لحام صلب الطور. خط اللحام سلس ، مع قوة عالية وكفاءة إنتاج عالية.

الميزات الرئيسية
خط اللحام سلس وله دقة عالية الأبعاد
مناسبة للفولاذ الكربوني والفولاذ منخفض السبائك
لديها تكلفة منخفضة نسبيا ومناسبة للإنتاج الضخم
منطقة اللحام المتأثرة بالحرارة صغيرة والخواص الميكانيكية مستقرة

تشمل المعايير المشتركة: ASTM A53 ، API 5L ، ASTM A252 ، EN 10219.
يتم تطبيقه بشكل رئيسي في مجالات مثل خطوط أنابيب نقل النفط والغاز (الضغط المتوسط والمنخفض) ، وأنابيب الصلب الهيكلية ، وأنابيب السقالات ، والتصنيع الميكانيكي وقطع غيار السيارات.

ما هو أنبوب الصلب EFW ؟

يتم تصنيع أنابيب الصلب EFW عن طريق إذابة ولحام المواد الأساسية وسلك اللحام معًا باستخدام قوس كهربائي أو قوس زائد طريقة لحام الانصهار المعدني. يستخدم EFW عادة للحام أنابيب سميكة الجدران مصنوعة من الفولاذ المقاوم للصدأ ، سبائك النيكل والفولاذ الكربوني. خط اللحام واسع ، مع عمق اختراق كبير ومقاومة قوية للتآكل ، مما يجعله مناسبًا لبيئات درجات الحرارة العالية والضغط العالي.

الميزات الرئيسية
يتم استخدام معدن الحشو ، ويتم اختراق خط اللحام بالكامل
مناسب للأنابيب ذات القطر الكبير والجدران السميكة
لديها مقاومة ممتازة للتآكل وقوة درجات الحرارة العالية
يحتاج كل أنبوب إلى الخضوع لفحص الأشعة السينية أو RT

تشمل المعايير الشائعة: ASTM A312 ، ASTM A358 ، ASTM A671 ، و ASTM A672.
يتم تطبيقه بشكل أساسي في مجالات مثل المعدات الكيميائية ومصانع البتروكيماويات وأنظمة أنابيب الغلايات ومحطة الطاقة والطاقة النووية والهندسة البحرية ونقل السوائل بدرجة الحرارة العالية والضغط العالي.

ERW vs EFW: المواد والأحجام والمعايير

الميزة	أنبوب فولاذي ERW (بالمقاومة الكهربائية)	أنبوب فولاذي EFW (بالصهر الكهربائي)
المواد النموذجية	الصلب الكربوني، الصلب منخفض السبائك	الفولاذ المقاوم للصدأ، سبائك النيكل، الصلب الكربوني وسبائك أخرى محددة
الدرجات الشائعة	درجات ASTM A53، API 5L ودرجات الصلب الكربوني الأخرى ذات الصلة	درجات الفولاذ المقاوم للصدأ ASTM A358، درجات الصلب الكربوني والسبائك ASTM A671/A672، والمواد الأخرى المطبقة
نطاق الحجم النموذجي	يُستخدم عادةً للأقطار القياسية والمتوسطة؛ يعتمد النطاق الفعلي على مواصفات المنتج	غالباً ما يتم اختياره للأنابيب الملحومة المتخصصة ذات القطر الكبير أو الجدار السميك؛ يعتمد النطاق الفعلي على المواصفات وعملية التصنيع
سمك الجدار	متوفر عادةً بالسمك القياسي وسمك الجدار القائم على جداول الأنابيب (Schedule)	يمكنه استيعاب متطلبات الجدار السميك والمتخصص اعتماداً على المواصفات المعمول بها
طريقة اللحام	اللحام بالمقاومة الكهربائية باستخدام الحرارة والضغط المتولدان عن المقاومة	اللحام بالصهر الكهربائي باستخدام قوس كهربائي، مع معدن مالئ عند الحاجة
المعايير الشائعة	ASTM A53، API 5L والمواصفات الأخرى المطبقة	ASTM A358، ASTM A671، ASTM A672 والمواصفات الأخرى المطبقة
التطبيقات النموذجية	نقل المياه، التطبيقات الإنشائية، الأنظمة الميكانيكية، خطوط أنابيب النفط والغاز	المعالجة الكيميائية، مرافق البتروكيماويات، توليد الطاقة، والأنابيب الصناعية المتخصصة
العوامل الرئيسية للاختيار	المواد، القطر، سمك الجدار، المعيار، الضغط، درجة الحرارة ومتطلبات الفحص	المواد، القطر، سمك الجدار، المعيار، الضغط، درجة الحرارة، ظروف التآكل ومتطلبات الفحص

كيفية اختيار الأنابيب الفولاذية الملحومة المناسبة ؟

إذا كان المشروع يتطلب نقل السوائل بالضغط المتوسط والمنخفض أو الأنابيب الهيكلية ، فيجب اختيار أنابيب الصلب من مخلفات الحرب: فهي تتمتع بكفاءة إنتاج عالية ولحامات جميلة وتكلفة منخفضة.
إذا تم استخدامه في البيئات المتوسطة ذات درجة الحرارة العالية أو الضغط العالي أو التآكل (كما هو الحال في المجالات الكيميائية والطاقة والبحرية وغيرها) ، يجب اختيار الأنابيب الفولاذية ذات الجودة العالية للحام ، ومقاومة التآكل القوية وموثوقية أعلى.

إن اختيار النوع المناسب من الأنابيب الفولاذية لا يمكن أن يعزز سلامة المشروع فحسب ، بل يقلل أيضًا من تكاليف الصيانة على المدى الطويل.

الأسئلة الشائعة

1. هو EFW أفضل من ERW ؟

ليس بالضرورة. EFW و ERW هما عمليات لحام مختلفة ، ولا يوجد أي منهما أفضل عالميًا. يعتمد الاختيار المناسب على المادة والأبعاد والمعايير المعمول بها وشروط الخدمة ومتطلبات الفحص.

2. هل أنابيب ERW مناسبة للتطبيقات ذات الضغط العالي ؟

نعم ، يمكن استخدام أنبوب ERW لتطبيقات الضغط العالي عندما يكون معيار المنتج المعمول به ودرجة المواد وسمك الجدار والاختبار ومتطلبات التصميم راضيًا. لا يمكن تحديد قدرة الضغط من عملية اللحام وحدها.

3. هل أنبوب EFW مصنوع دائمًا من معدن الحشو ؟

لا. EFW هي عملية لحام انصهار ، ويمكن استخدام معدن الحشو عند الحاجة بواسطة إجراء اللحام. يعتمد استخدام معدن الحشو على المادة والتصميم المشترك المواصفات المعمول بها.

4. يمكن استخدام أنابيب ERW لخطوط أنابيب النفط والغاز ؟

نعم. يستخدم أنبوب إرو في العديد من تطبيقات خط أنابيب النفط والغاز ، بما في ذلك المنتجات المصنعة لمواصفات خط أنابيب قابلة للتطبيق مثل أبي 5 لتر. تعتمد الملاءمة على الدرجة المطلوبة والأبعاد والاختبار وشروط الخدمة.
