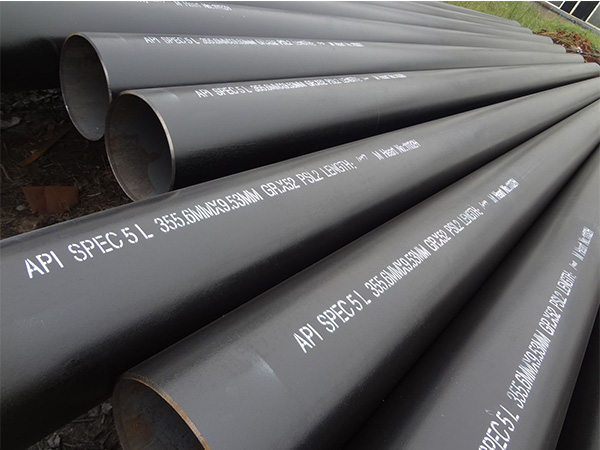

أنابيب الصلب الكربوني API 5L PSL 2

بين العديدأنبوب من الفولاذ الكربونيمنتجات ، أنابيب الصلب الكربوني API 5L PSL 2 ، كمنتج عالي المستوى معترف به دوليًا ، يتميز بتحكم صارم في التركيب الكيميائي ، وخواص ميكانيكية ممتازة ومقاومة ممتازة للتآكل ، ويستخدم على نطاق واسع في هندسة خطوط الأنابيب في صناعة النفط والغاز.

ما هو API 5L PSL 2 ؟

API 5L هو معيار صاغه معهد البترول الأمريكية (API) ، خصيصًا للأنابيب الفولاذية المستخدمة لنقل السوائل مثل النفط والغاز الطبيعي. يمثل PSL2 (مستوى مواصفات المنتج 2) مواصفات المنتج المستوى 2 ، الذي ينتمي إلى معيار أعلى مستوى. لديها متطلبات أكثر صرامة للتركيب الكيميائي ، والخصائص الميكانيكية واختبارات الصلابة ، وهي مناسبة للأنابيب المستخدمة في البيئات الموثوقة للغاية أو المسببة للتآكل.

طريقة التصنيع

أنابيب فولاذية غير ملحومة (SMLS) : مناسبة للأقطار الصغيرة ، تتميز بهيكل عالي القوة وموحد ، ولكن بتكلفة عالية نسبيًا.
الأنابيب الملحومة (ERW ، LSAW ، SSAW ، DSAW) : مناسبة للأقطار الكبيرة. تجدر الإشارة إلى أن لحام الإصلاح محظور على PSL2 ، وقوة اللحام يجب أن تفي بالمعايير.

درجات مشتركة من أنابيب الصلب الكربوني PSL 2

الدرجة B (BR/BN/BQ/BM) : الدرجة الأساسية. تختلف طرق المعالجة الحرارية لمختلف درجات الفولاذ (تمثل R و N و Q و M درجات الفولاذ).
سلسلة X42 - X70: R (42) ، N (طبيعية) Q (مخفف) ، M (Thermomech. توالت) الدرجات المتاحة. M/Q يمكن أن تصل إلى درجة قوة عالية ، ومناسبة للبيئات القاسية.
X80 - X100: معالجة حرارية عالية الجودة ، غالبًا من الدرجة M ، مناسبة للبيئات العميقة والحمضية.

المكونات الكيميائية الرئيسية (مع أخذ الدرجة B كمثال)

طاولة التركيب الكيميائي للأنابيب

النوع	ج(ماكس)	Mn(ماكس)	P(ماكس)	S(ماكس)	سي(ماكس)	V/Nb/Ti(ماكس)
أنبوب ملحوم(بي إم)	0.22 ٪	1.20 ٪	0.025 ٪	0.015 ٪	0.45 في المائة	0.06 ٪/0.05 ٪/0.04 ٪
ماسورة غير ملحومة(BR)	0.24%	1.20 ٪	0.025 ٪	0.015 ٪	0.40%	0.06 ٪/0.05 ٪/0.04 ٪

الخواص الميكانيكية والمتانة (مع أخذ الدرجة B كمثال)

قوة العائد: 35500-65300 رطل لكل بوصة مربعة ، يعتمد بشكل أساسي على الدرجة المحددة للأنبوب. كلما كانت الدرجة أعلى ، زادت قوة الغلة.
قوة الشد: 60200-95000 رطل لكل بوصة مربعة. يجب ألا تقل قوة الشد لدرز اللحام للأنبوب الملحوم عن 60200 رطل لكل بوصة مربعة.
الاستطالة: تتوافق مع مواصفات API (عادة ، مع 20-30 ٪).
صلابة التصادم (CVN) : المعيار يتطلب متوسط قدره ؛ 27 j (20 قدمًا-lb) عند 0 ~ درجة مئوية.

نطاق الحجم
سلس من 2 "NPS إلى 36" OD
ERW من 2 "NPS إلى 24" OD
DSAW من 20 "إلى 48" OD

الفحص والاختبار

التحليل الكيميائي: تحكم صارم في C و P و S ومعادل الكربون لضمان أداء اللحام ومقاومة التشقق.
اختبارات الخصائص الميكانيكية: بما في ذلك قوة المحصول ، وقوة الشد ، والاستطالة ، وما إلى ذلك. PSL2 لديه معيار الحد الأعلى.
اختبار تأثير منخفض درجة الحرارة: للأنابيب التي يبلغ قطرها ≤ 762 ، الحد الأدنى لقيمة التأثير هو 27 ي/0 درجة مئوية ؛ بالنسبة للأنابيب الأكبر من 762 ، الحد الأدنى لقيمة التأثير هو 40 ي.
ضغط المياه والاختبار غير المدمر: يجب أن يخضع كل أنبوب لاختبار ضغط المياه بنسبة 100 ٪ وفحص NDT.
اختبار الثني: لا تحدث شقوق في أي جزء من العينة ، ولا تظهر فتحات في اللحامات.

ملخص

أنبوب API 5L PSL 2 مناسب لنقل خطوط الأنابيب في بيئات عالية الضغط أو منخفضة الحرارة أو قاسية (مثل في البحر ، في البيئات التي تحتوي على hos). تكمن مزاياه في التحكم الكيميائي الدقيق ، القوة العالية ، المتانة الجيدة وضمان الاختبار الصارم ، ويستخدم على نطاق واسع في مشاريع النفط والغاز الطبيعي والنقل الهيدروليكي. بالمقارنة مع PSL1 ، تم تعزيز موثوقيتها الشاملة وسلامتها بشكل كبير ، وغالبًا ما يتم استخدامها في النقل الجذع ، وهندسة خطوط الأنابيب في الظروف الجيولوجية أو البيئية المعقدة.
