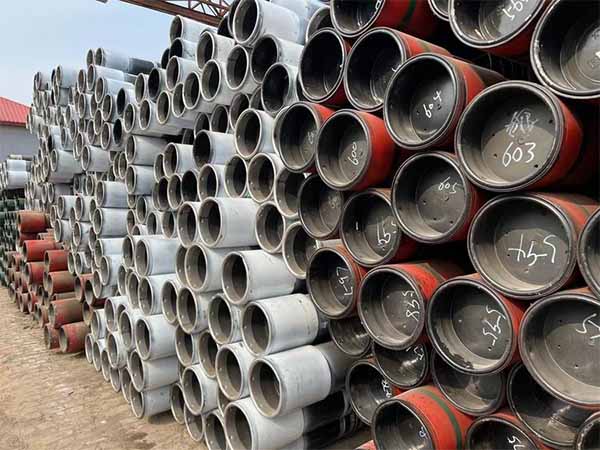

ما هو أنبوب غلاف النفط ؟

زيتأنبوب التغليفهو عنصر رئيسي في بناء آبار النفط والغاز. إنه يدعم بشكل أساسي حفرة البئر ، ويمنع انهيار حفرة البئر ، ويعزل الطبقات الجيولوجية المختلفة ، ويضمن الثبات أثناء الحفر والتشغيل الآمن على المدى الطويل للبئر بعد الانتهاء. على عكس أنابيب الحفر والأنابيب القابلة لإعادة الاستخدام ، فإن الغلاف هو مادة يمكن التخلص منها وهو منتج استهلاكي رئيسي في آبار النفط.

لماذا النفطأنابيب التغليفمهم جدا ؟

أثناء عمليات الحفر ، قد يصبح التشكيل غير مستقر ، وقد تتسرب السوائل أو الضغط أو الغاز إلى حفرة البئر. أنابيب غلاف النفط يعالج هذه التحديات بالطرق التالية:

دعم البئر ومنعه من الانهيار.

عزل طبقات الضغط العالي ، والطبقات الحاملة للغاز ، والمياه الجوفية.

توصيل تركيب أنابيب النفط اللاحقة

ضمان سلامة آبار النفط والغاز على المدى الطويل

بدون غلاف مناسب ، لا يمكن إكمال آبار النفط أو إنتاجها بأمان.

أنواع وهياكل الطبقات للغلاف

يمكن تصنيف أنابيب غلاف الزيت إلى أربع فئات وفقًا لوظيفتها وعمق التشغيل:

1. قناة:القناة هي الغلاف الأول والأضيق (عادة أقل من 100 متر) المثبت في الجزء العلوي من البئر. وعادة ما يكون قطرها (20-30) ويتم دفعها إلى السطح أو حفرها فيه قبل الحفر الرسمي.

تشمل الوظائف الرئيسية ما يلي:

يعمل على استقرار الطبقات العلوية الفضفاضة ، مثل الرمل أو الحصى أو التربة الطرية أو الصخور المجوية.

لمنع تآكل وانهيار البئر العلوي أثناء الحفر.

توجيه أدوات الحفر السطحي للحفاظ على نقطة دخول مستقرة في البئر.

يوفر أساسًا هيكليًا لمنع انفجار الحفر البحري.

2. غلاف السطح:يتم تثبيت غلاف السطح بعد الحفر من خلال التشكيل العلوي الفضفاض والوصول إلى طبقة جيولوجية أكثر استقرارًا ، مما يوفر الحماية الأساسية للحفر اللاحق.

تشمل الوظائف الرئيسية ما يلي:

عزل طبقات المياه الجوفية للمياه العذبة لمنع تلوث سائل الحفر.

توفر التحكم في الضغط للتشكيلات الضحلة ذات الضغط غير المؤكد أو المنخفض.

تثبيت مانع الانفجار لضمان سلامة الحفر.

منع التسرب وتثبيت الطبقة الفضفاضة.

3. غلاف متوسط:تقع بين غلاف السطح وغلاف الإنتاج ، يتم استخدام غلاف وسيط عندما يدخل البئر تشكيلات أعمق وأكثر تعقيدًا. إنها سلسلة الغلاف الأكثر مرونة وتنوعًا في تصميم حفرة البئر.

تشمل وظائفها الرئيسية عزل مناطق الضغط غير الطبيعية ، والتكوينات ذات الضغط العالي ، وطبقات الصخور لمنع انهيار حفرة البئر وفقدان سائل الحفر.

4. غلاف الإنتاج:غلاف الإنتاج هو آخر سلسلة غلاف مثبتة بعد وصول البئر إلى العمق المستهدف. يؤثر بشكل مباشر على أداء الإنتاج والسلامة وحياة جيدة.

تشمل الوظائف الرئيسية ما يلي:

يوفر حاجزًا دائمًا بين الخزان والتشكيل الخارجي.

يسمح بتركيب الأنابيب والحزم وأدوات الإكمال.

لمنع هجرة السوائل بين الطبقات أثناء عملية الإنتاج.

يمكن أن تتعرض لضغط عالٍ أو درجة حرارة عالية أو بيئة CO₂ أو h7.5 s لفترة طويلة.

المواصفات المستخدمة عادة ودرجات الصلب

غلاف آبار النفط يتوافق مع معايير API 5CT أو ISO 11960.

مستويات API المشتركة

J55 / K55-ضغط منخفض جيدًا

N80 / L80-الآبار المتوسطة العميقة

C90 / T95-بيئة حمضية

P110 / Q125-آبار عميقة وعالية الضغط

طريقة اتصال نموذجية

API LTC (خيط طويل)

STC (خيط قصير)

BTC (خيط توصيل)

العمليات الرئيسية لخفض غلاف والتدعيم

1. تخفيض مجزأ: يتم خفض الغلاف الفردي (عادة بطول 9-12 متر) إلى عمق التصميم عن طريق توصيل الأجزاء واحدة تلو الأخرى باستخدام جهاز الحفر. يتم ثني الأجزاء مع خيوط قياسية API (مثل STC/LTC) أو خيوط خاصة (VAM) للتحكم في عزم الدوران.

2. الأسمنت: بعد وضع الغلاف ، يتم حقن ملاط الأسمنت في الحلقة خارج الغلاف لتشكيل حاجز مانع للتسرب. هناك نوعان من الطرق: "الأسمنت أحادي المرحلة" و "الأسمنت ثنائي التوصيل" (أولاً ، يتم حقن القابس السفلي لعزل الطين ، ثم يتم حقن الأسمنت لاستبداله).

تشمل المتطلبات التقنية الرئيسية ما يلي:

تحتاج تقوية الإسمنت إلى تغطية التكوينات الجيولوجية الرئيسية (مثل طبقات المياه العذبة).

يتم استخدام تسجيل صوتي لفحص جودة رابطة الأسمنت.

لمنع الفجوات الصغيرة من التشكل بسبب تقلص التصلب الإسمنتي.

3. تثبيت معدات رأس البئر: بعد التثبيت ، قم بتركيب رأس الغلاف لتحمل وزن سلسلة الغلاف اللاحقة ، وختم الضغط الحلقي ، وتوفير واجهة اتصال لمنع الانفجار.

تلخيص

غلاف آبار النفط هو منتج أساسي لأنابيب غلاف حقول النفط (أوكتج) وهو أمر حاسم لبناء آبار النفط والغاز الآمنة والمستقرة والفعالة. يلعب الغلاف دورًا حيويًا طوال دورة حياة البئر من خلال دعم حفرة البئر ، وعزل التشكيل ، وضمان سلامة الضغط. يساعد فهم أنواع الغلاف والدرجات والتطبيقات المشغلين على اختيار حل الغلاف المناسب لمشاريعهم.
