ASTM A519 GR4130 التحليل الفني للأنابيب غير الملحومة ودليل التطبيق

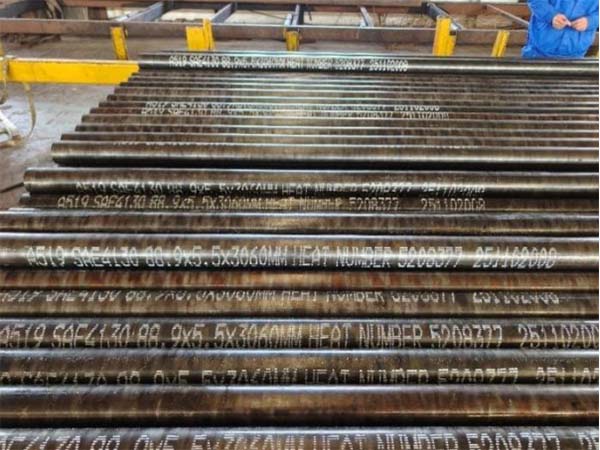

ASTM A519 GR4130ماسورة غير ملحومةأنبوب غير ملحوم من سبائك الكروم والموليبدينوم ، يستخدم على نطاق واسع في مختلف بيئات العمل القاسية بسبب أدائه الشامل الممتاز.

ستحلل هذه المقالة بشكل منهجي أنابيب سبائك الصلب A519 GR4130 من جوانب معيار ASTM A519 والتركيب الكيميائي والخصائص الميكانيكية والتفاوتات الأبعاد وحقول التطبيق والمعايير المكافئة.

نظرة عامة على معيار ASTM A519 و GR4130 Grade

ASTM A519 هو معيار فني للأنابيب الفولاذية الميكانيكية غير الملحومة التي طورتها الجمعية الأمريكية للاختبار والمواد (ASTM) ، والتي تنطبق في المقام الأول على منتجات الأنابيب الفولاذية غير الملحومة المسحوبة على البارد والساخنة. يغطي هذا المعيار مختلف درجات الفولاذ الكربوني وسبائك الصلب ويستخدم على نطاق واسع في تصنيع الآلات ومعدات الضغط والهندسة الإنشائية.

ضمن النظام القياسي ASTM A519 ، ينتمي GR4130 إلى درجة فولاذية من الكروم والموليبدينوم نموذجية منخفضة السبائك ، وتمتلك قوة عالية وصلابة جيدة. مقارنة بأنابيب الصلب الكربوني العادية غير الملحومة ، تُظهر أنابيب الصلب المصنوعة من السبائك A519 4130 مقاومة فائقة للإجهاد ومقاومة للحرارة ومقاومة للصدمات ، مما يجعلها مناسبة للمكونات الحرجة التي تحمل أحمال معقدة.

على الرغم من أن ASTM A519 يتم وضعه في المقام الأول كمعيار للأنابيب الهيكلية الميكانيكية ، فإن مادته GR4130 ، بسبب أدائها الفائق ، تستخدم أيضًا على نطاق واسع في بعض أنظمة الغلايات ومعدات الضغط العالي.

تحليل التركيب الكيميائي لـ ASTM A519 GR4130

التركيب الكيميائي هو عامل أساسي في تحديد أداء الأنابيب الفولاذية. تتميز عناصر السبائك الرئيسية في أنابيب الصلب ASTM A519 GR4130 بالتناسب العلمي والعقلاني ، مما يمنحها القوة والاستقرار.

يتراوح التركيب الكيميائي النموذجي كما يلي:

الكربون (ج): 0.28%-0.33%
المنجستين (Mn): 0.40 ٪-0.60 ٪
السيليكون (سي): 0.15 ٪-0.35 ٪
الكروم (كر): 0.80 ٪-1.10 ٪
الموليبدينوم (مو): 0.15 ٪-0.25 ٪
الفوسفور (ع) ، الكبريت (ق): ≤ 0.035 ٪

يحسن الكروم مقاومة التآكل وأداء درجات الحرارة العالية للصلب ، بينما يساعد الموليبدينوم على تعزيز قوة المواد في درجات الحرارة العالية ومقاومة الزحف. يسمح تأثيرها التآزري لأنبوب الغلاية الفولاذية السبائكي 4130 بالحفاظ على أداء مستقر في ظل ظروف عمل معقدة.

الخواص الميكانيكية ومتطلبات المعالجة الحرارية

للاستفادة الكاملة من مزايا الأداء لأنابيب الصلب غير الملحومة ASTM A519 GR4130 ، عادة ما تكون عملية المعالجة الحرارية المناسبة مطلوبة أثناء الإنتاج.

1. الخصائص الميكانيكية النموذجية

بعد المعالجة الحرارية المناسبة ، تشمل مؤشرات الأداء الشائعة ما يلي:

قوة الشد: ≥ 560 MPa
قوة العائد: ≥ 460 MPa
استطالة: ≥ 18 ٪
صلابة: ≤ 241 HB

تضمن هذه المؤشرات أن الأنابيب الفولاذية تتمتع بهامش أمان جيد عند تعرضها للضغط العالي وظروف التحميل العالية.

2. ظروف المعالجة الحرارية

تشمل طرق المعالجة الحرارية الشائعة:

التطبيع: يحسن توحيد البنية المجهرية

التبريد والتلطيف: يحسن التوازن بين القوة والمتانة

التلدين: يحسن قابلية الماكينات

لا يمكن لعملية المعالجة الحرارية المعقولة تحسين خصائص المواد فحسب ، بل يمكنها أيضًا إطالة عمر خدمة أنابيب الغلايات وأنظمة أنابيب الضغط.

المواصفات والتفاوتات الأبعاد

1. مواصفات الأبعاد

ASTM A519 GR4130 أنابيب الصلب غير الملحومة لديها مجموعة مواصفات واسعة:

القطر الخارجي: 6 ‐-450
سمك الجدار: 1 1.2-50
الطول: متوفر بأطوال عشوائية أو أطوال قياسية أو مضاعفات

كما تقدم بعض الشركات المصنعة خدمات مواصفات مخصصة لتلبية الاحتياجات الفردية للمشاريع الهندسية.

2. التحمل الأبعاد

يحتوي المعيار على متطلبات تحكم صارمة لأبعاد ASTM A519 GR4130:

تحمل القطر الخارجي: ± 0.5 ٪-1.0 ٪
التسامح سمك الجدار: ± 10 ٪
بيوفاليتي: لا يتجاوز النطاق المحدد
الاستقامة: يلبي متطلبات معايير الأنابيب الميكانيكية

يساعد التحكم الدقيق في الأبعاد على ضمان استقرار اللحام والتركيب وتشغيل النظام لاحقًا.

تحليل مجالات التطبيق الرئيسية

1. المراجل وأنظمة التبادل الحراري

في بعض أنظمة الغلايات المتوسطة والعالية الحرارة ، يمكن استخدام أنابيب الغلاية ASTM A519 GR4130 في أنابيب نقل البخار ، وأنابيب توصيل التسخين الفائق ، ومكونات التبادل الحراري ، وإظهارها مقاومة جيدة للحرارة والضغط.

2. صناعة النفط والغاز

في قطاع استخراج النفط والغاز ونقله ، تُستخدم هذه المادة بشكل شائع في تصنيع خطوط الأنابيب ذات الضغط العالي وأنابيب الضاغط ومعدات رؤوس الآبار لتلبية المتطلبات التشغيلية لبيئات الوسائط المعقدة.

3. الآلات ومعدات الطاقة

تستخدم الأنابيب الفولاذية غير الملحومة A519 4130 على نطاق واسع في أعمدة نقل الطاقة ، والأنظمة الهيدروليكية ، ومكونات معدات توليد الطاقة ، وموازنة القوة الهيكلية وأداء المعالجة.

4. صناعة الطيران والتصنيع العسكري

بسبب أداء التعب الممتاز والاستقرار الهيكلي ، تستخدم أنابيب الصلب GR4130 أيضًا في تصنيع المكونات الهيكلية لبعض المعدات الجوية والعسكرية.

عملية الإنتاج ونظام مراقبة الجودة

عادة ما يتم إنتاج أنابيب المرجل ASTM A519 GR4130 باستخدام العملية التالية:

فاتورة التدفئة وثقب
المتداول الساخن أو الرسم البارد
المعالجة الحرارية لتعزيز
الانتهاء من المعالجة السطحية

في الوقت نفسه ، يجب على الشركات المصنعة إنشاء نظام شامل لمراقبة الجودة ، بما في ذلك:

تحليل التركيب الطيفي
اختبار الشد والتأثير
اختبار الموجات فوق الصوتية
فحص الأبعاد والمظهر

من خلال طرق اختبار متعددة ، تأكد من أن كل دفعة من المنتجات تلبي متطلبات التركيب الكيميائي والأداء لـ ASTM A519 GR4130.

توصيات عملية للشراء والاختيار

عند شراء في الواقع ASTM A519 GR4130 أنابيب المرجل ، ينبغي إيلاء اهتمام خاص للعوامل التالية:

تحديد درجة حرارة التشغيل والضغط وظروف الوسائط
تحقق من إصدار المعيار المعمول به
تتطلب شهادة مادة (MTC)
تأكيد حالة المعالجة الحرارية
تحديد متطلبات تحمل الأبعاد

علاوة على ذلك ، تجنب خلط 4130 مع 4140 أو مواد الفولاذ الكربوني العادية لمنع التأثير على التشغيل الآمن للمعدات.

خاتمة

باختصار ، أنبوب فولاذية غير ملحوم ASTM A519 GR4130 ، بتركيبته السبائكية المعقولة ، وخواصه الميكانيكية الممتازة ، وخصائص المعالجة المستقرة ، له قيمة تطبيق واسعة في أنظمة الغلايات ، ومعدات الطاقة ، والتصنيع العالي.

من خلال الاختيار العلمي ، والمشتريات الموحدة ، ومراقبة الجودة الصارمة ، يمكن تحسين موثوقية المعدات وعمر الخدمة بشكل فعال. مع تطور المعدات الصناعية نحو معايير أعلى ، فإن أنابيب الصلب غير الملحومة A519 GR4130 المصنوعة من السبائك ستحافظ على قدرتها التنافسية القوية في السوق وستصبح اختيارًا مهمًا لأنظمة الأنابيب عالية الأداء.
