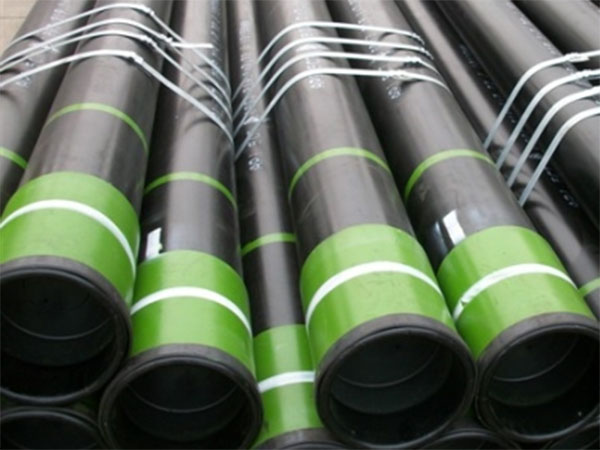

أنابيب غلاف API 5CT

كمكون هيكلي رئيسي في بناء النفط والغاز ،غطاءلا يعمل فقط على استقرار حفرة البئر ويمنع انهيارها بشكل فعال ، ولكنه يعزل أيضًا الضغط والسوائل بين التشكيلات المختلفة ، مما يضمن سلامة وكفاءة عمليات الحفر والإكمال. من بين معايير التغليف العديدة ، أصبحت مواصفات api‐ 5CT ، مع التحكم الصارم في التركيب الكيميائي ومتطلبات الأداء الميكانيكي الواضحة ، المعيار المعتمد على نطاق واسع في صناعة النفط والغاز العالمية.

ما هو API 5CT ؟

API 5CT ، واسمه الكامل هو API SPEC 5CT ، هو معيار مواصفات فنية لغلاف النفط صادر عن معهد البترول الأمريكية (API) ، ويستخدم بشكل رئيسي في مجال استخراج النفط والغاز. يحدد هذا المعيار مؤشرات فنية مثل نظام درجة الفولاذ والتركيب الكيميائي والخواص الميكانيكية والتحمل الأبعاد للغلاف والأنابيب. يتم تعيين حدود صارمة على محتوى عناصر مثل الكربون والمنغز والفوسفور ، ويتم وضع متطلبات محددة للخصائص الميكانيكية مثل قوة الشد وقوة الغلة.

تصنيف درجة فولاذية لغلاف الزيت

في API 5CT ، تمثل الدرجات المختلفة القوة والصلابة والظروف البيئية المعمول بها للأنبوب. وفقًا للقوة ، يمكن تصنيفها على النحو التالي:
قوة منخفضة: H40 ، J55 ، K55.
قوة متوسطة: N80 (النوع 1 / Q) ، L80 (بما في ذلك 9Cr/13Cr).
قوة عالية: C90 ، T95 ، P110 ، Q125 ، C110.
على سبيل المثال ، يتمتع P110 بقوة عالية نسبيًا ومناسب للآبار العميقة ، بقوة إنتاجية تبلغ حوالي 758-965 mpa وقوة شد أكبر من 862MPa.

أبعاد أنابيب غلاف API 5CT مواصفات سمك الجدار

القطر الخارجي (OD)	نطاق سمك الجدار (بوصة / مم)	الوزن (رطل/قدم)
4½ بوصة (114.3 مم)	0.205–0.337 بوصة / 5.2–8.6 مم	9.5 – 15.1
5 بوصات (127 مم)	0.220–0.362 بوصة / 5.6–9.2 مم	11.5 – 21.4
5½ بوصة (139.7 مم)	0.244–0.750 بوصة / 6.2–19.1 مم	14.0 – 40.5
6⅝ بوصة (168.3 مم)	0.288–0.475 بوصة / 7.3–12.1 مم	~20 – ~32
7 بوصات (177.8 مم)	0.231–0.540 بوصة / 5.9–13.7 مم	~17 – ~57
7⅝ بوصة (193.7 مم)	0.300–0.750 بوصة / 7.6–19.1 مم	~24 – ~47
8⅝ بوصة (219.1 مم)	0.264–0.557 بوصة / 6.7–14.1 مم	~24 – ~49
9⅝ بوصة (244.5 مم)	0.312–0.672 بوصة / 7.9–17.1 مم	~32 – ~75
10¾ بوصة (273.1 مم)	0.279–0.797 بوصة / 7.1–20.2 مم	~32 – ~85
11¾ بوصة (298.5 مم)	0.333–0.489 بوصة / 8.5–12.4 مم	~42 – ~60
13⅜ بوصة (339.7 مم)	~0.300–0.600 بوصة	~83
…حتى 20 بوصة (508 مم)	سمك الجدار حتى 16 مم	نطاق وزن واسع

يبلغ طول درجات الغلاف عادةً R1, R2, R3 ، حيث يبلغ نطاق R1 حوالي 4.88-7.62 م ؛ ويبلغ نطاق R2 حوالي 7.62-10.36 م ؛ ويبلغ نطاق R3 حوالي 8.36 م ؛ ويبلغ نطاق R3 حوالي 8.10.36 م.
نطاق التغطية القياسية بمعيار OD: من 4 ½ بوصة (114.3 مم) كحد أدنى إلى 20 بوصة (508 دولارًا).
الانحراف المسموح به لسمك الجدار: سمك الجدار القياسي المسموح به-12.5 ٪ (الحد الأدنى للقيمة).

طرق المعالجة الحرارية والتصنيع

يمكن إنتاج الغلاف بأشكال ملحومة أو مقاومة ، وما إلى ذلك ، تختلف طرق المعالجة الحرارية باختلاف درجة الفولاذ للغلاف.
درجات عالية القوة مثل P110 ، C90 ، و T95 تتطلب التبريد والتلطيف ، مع علاج كامل للجسم.
N80T ، R95 وغيرها تتطلب أيضا المعالجة الحرارية. L80 و C90 و T95 لديها متطلبات صلابة للخدمة الحامضة.
بالنسبة للأكمام الناتجة عن اللحام ، تجدر الإشارة إلى أنه ينبغي تسخين وصلة اللحام إلى 540 درجة مئوية على الأقل لإزالة المارتنسيت غير المخفف.

التركيب الكيميائي والخصائص الميكانيكية

API 5CT تنص بدقة على مؤشرات محتوى العنصر الكيميائي للغلاف ، بما في ذلك محتوى الكربون من 0.34-0.43 ٪ ، ومحتوى المنجستين من ≤ 1.90 ٪ ، ومحتوى الفوسفور من ≤ 0.030 ٪ ، ومحتوى الكبريت من ≤ 0.030 ٪ ، إلخ. من بينها ، يحتوي الصف الصلب L80 على الكروم من 12.0-14.0 ٪ ، ويحتوي الصف الصلب P110 على الموليبدينوم من 0.15-0.25 ٪.
الحد الأدنى لقوة الإنتاجية من درجة الفولاذ J55 هو 379MPa ، في حين أن درجة الفولاذ P110 يمكن أن تصل إلى 965MPa.
يتم تعيين متطلبات الاستطالة ضمن نطاق 18 ٪ إلى 32 ٪ اعتمادًا على درجة الفولاذ.
مؤشرات صلابة مثل صلابة برينل من L80 درجة الصلب ≤ 241HB.

طرق الاتصال الشائعة

الغلاف: تشمل العناصر الشائعة BTC (دعامة) ، SC (سن دائري قصير) ، LC (سن دائري طويل) ، وصلات ممتازة (مثل HYD).
أنابيب: نهايات NU (غير منزعج) و EUE (أنابيب موسعة للخارج) ، مع الطرف الأخير سميكة.

ملخص

يستخدم معيار أنابيب غلاف apios 5CT على نطاق واسع في تصميم وبناء هيكل حفرة البئر ، ويغطي العملية بأكملها من المواد والتصنيع واختبار الأداء إلى طرق الاتصال وتحديد الهوية. تتوافق درجات الفولاذ المختلفة مع ضغوط وبيئات تشكيل مختلفة (مثل hange s ، والآبار العميقة ، وطبقات الرمال ، وما إلى ذلك). على سبيل المثال ، يتم اختيار P110 للآبار العميقة ، في حين يتم استخدام L80/C90 في أقسام الآبار شديدة التآكل.
